手动螺旋式管钳夹持工装结构设计

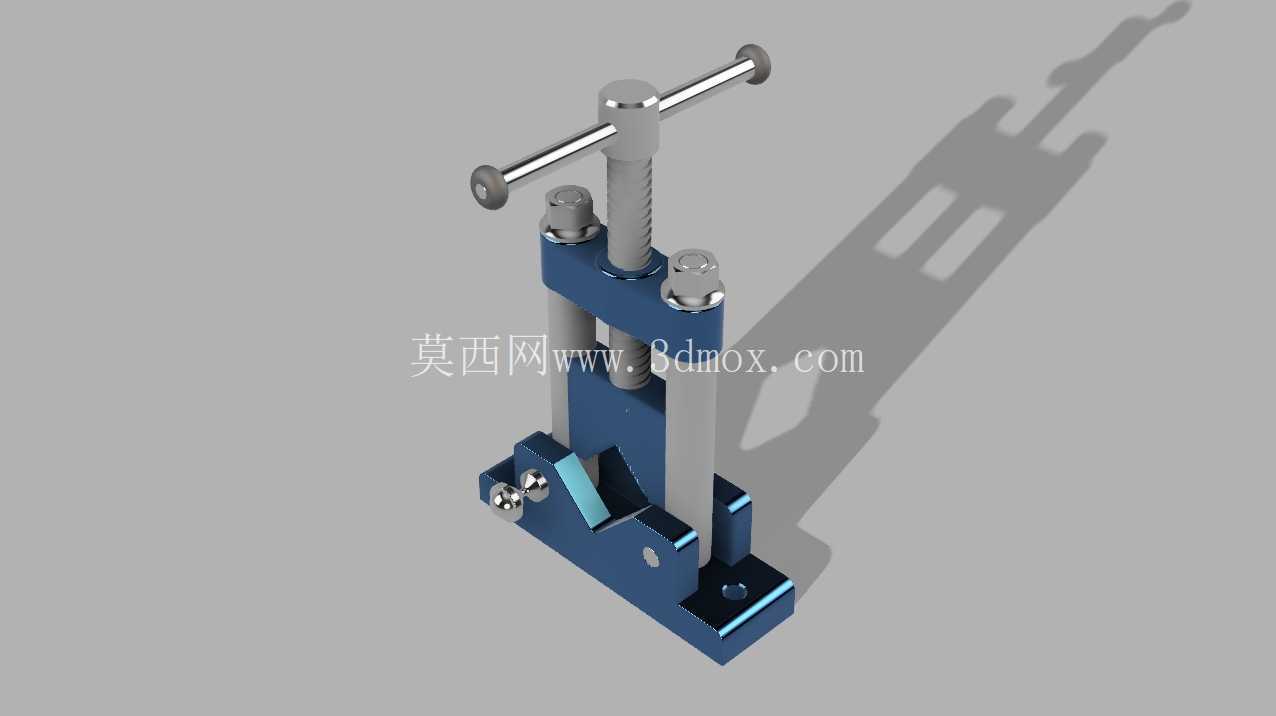

　　这套手动螺旋驱动的管钳夹持工装，核心定位是车间管路预制、管件坡口加工、小口径管道组对焊接工位的通用装夹单元，在水暖管路装配、小型液压管路试压预处理、仪表引压管裁切倒角工序里，能够替代普通台虎钳对圆柱管件的适配短板，避免平口钳夹持圆管时出现打滑、压伤管壁、夹持轴线偏移的问题。工装底部为整体式铸造安装底座，底座四角预留沉头安装孔，可直接通过内六角螺栓固定在钳工工作台、移动式工装架或者预制工位的钢制平台上，安装孔的孔位间距按照常规钳工台T型槽间距做适配，不需要额外加工过渡连接板即可完成装夹固定，底座底面做了0.5mm的铣削找平余量，锁紧后工装夹持工作面与工作台面的平行度可以控制在0.1mm/m以内，不会出现夹持后管件轴线歪斜的情况。

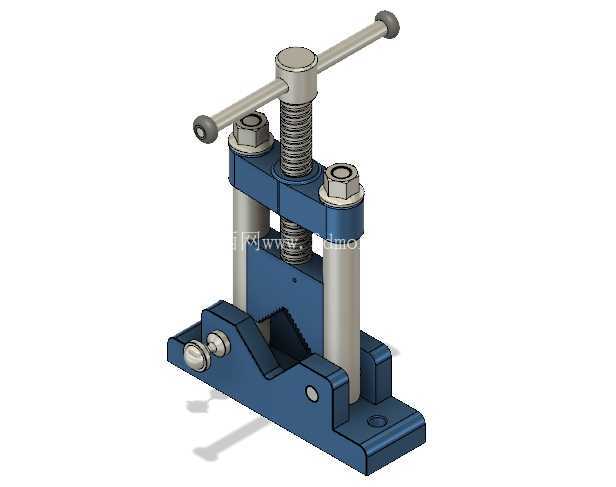

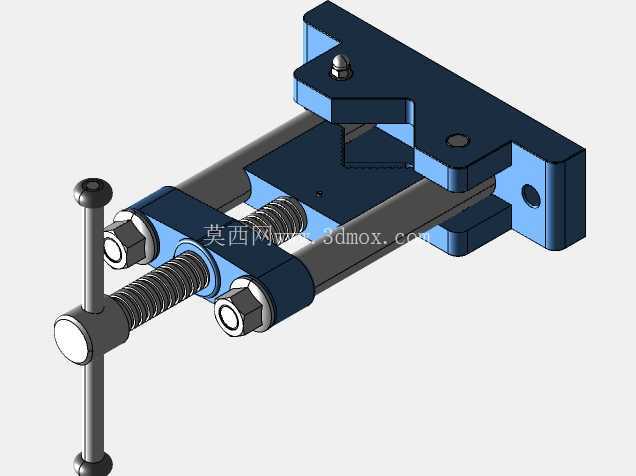

　　从受力结构来看，整套工装采用双导柱导向配合中央螺旋副施压的架构，两根平行的镀铬光轴导柱分别布置在施压螺杆的两侧，上端通过带锁紧螺母的横梁完成固定，导柱下端与底座的安装孔采用过盈配合压装后再打骑缝销锁定，避免长期受载后导柱出现松动偏转。中央的施压梯形螺杆上端穿装T型转动手柄，手柄两端做滚花防滑处理，操作人员单手即可转动手柄带动螺杆下行，螺杆下端连接上压块，压块的下行过程完全由两侧导柱约束运动轨迹，不会出现普通单螺杆夹具常见的压块偏摆、卡滞问题，梯形螺纹的选型兼顾了传动效率和自锁性能，当夹持力达到作业要求后松开手柄，螺杆不会因为管件的反弹力出现自行反转松脱的情况，不需要额外加装锁紧机构即可保持夹持状态。

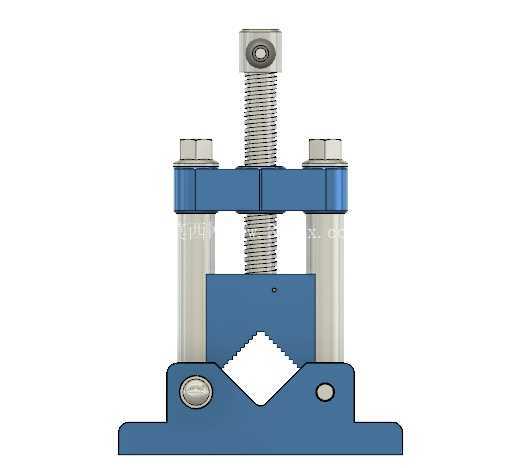

　　工装的夹持工作区设置在底座中部，固定钳口和活动压块的夹持面都加工有适配不同管径的V型槽，V型槽的夹角采用90度设计，可兼容的圆管直径覆盖小口径仪表管到常规低压流体输送钢管，V型槽表面做了滚花防滑处理，既可以增大夹持摩擦力，又不会像尖齿钳口那样在薄壁管件表面压出过深的咬痕，针对不锈钢薄壁管、紫铜油管这类易划伤工件，还可以在V型槽内加装铜质或者尼龙材质的保护衬垫，衬垫通过侧面的紧定螺钉固定，更换不同规格衬垫即可适配不同材质的管件装夹需求。底座侧面还设置了两个辅助定位螺钉，当管件需要保持特定伸出长度进行端面加工时，可以调整螺钉的伸出位置作为轴向定位挡边，不需要操作人员反复测量管件伸出长度，大幅提升批量管件加工的一致性。

　　在实际工位使用中，这套工装的操作逻辑完全贴合一线钳工的作业习惯：装夹工件时只需要反向转动T型手柄抬起上压块，将待加工管件横放在下钳口的V型槽内，调整好管件的轴向位置后正向转动手柄，直到上压块的V型面完全贴合并压紧管件，全程不需要额外使用扳手加力，普通成年操作人员的手动力即可输出足够的夹持扭矩，满足管件锯切、铰孔、套丝、焊接点固过程中的抗扭、抗轴向窜动要求。结构设计阶段充分考虑了车间工况的维护性，所有运动副都预留了润滑注油孔，梯形螺杆和导柱的配合面可以定期加注锂基脂，避免车间内的铁屑、粉尘进入配合面造成磨损，所有外露的钢制零部件都做了发蓝或者喷塑处理，底座和横梁的承压部件采用高强度铸铁材质，减震性能优于焊接钢结构，在锯切、套丝产生振动载荷时不会出现共振抖动。工装的整体外轮廓尺寸紧凑，不会占用钳工台过多操作空间，施压行程覆盖了常用管件的直径范围，作业时操作人员的手部操作区域完全避开了刀具加工的走刀范围，不存在夹手、干涉的安全隐患，双导柱的对称布局让夹持力的作用线完全落在管件的轴线上，夹紧后管件的圆度变形量控制在极小范围内，不会出现普通管钳夹持后管件截面被压扁的问题，既可以用于金属管路的装夹，也可以适配硬质塑料管材、棒料的固定作业，是中小批量管路加工工位通用性极强的手动夹持工装。
