指夹式脉搏血氧检测设备结构造型

　　指夹式脉搏血氧检测设备面向家庭健康监测、基层门诊、院前急救、病房巡诊、高原作业防护以及运动恢复评估等场景，核心作用是在无创条件下快速获取指尖部位的血氧饱和度与脉搏速率。设备使用时将食指伸入壳体前端的指孔，上盖内侧发光与接收元件对准指腹软组织，通过红光与红外光透过组织后的吸收差异换算血氧数值，同时由脉动信号提取心率。整机不需要复杂绑带或采血操作，单次测量过程短，适合非专业人员在居家、外出巡检和临时筛查中使用。

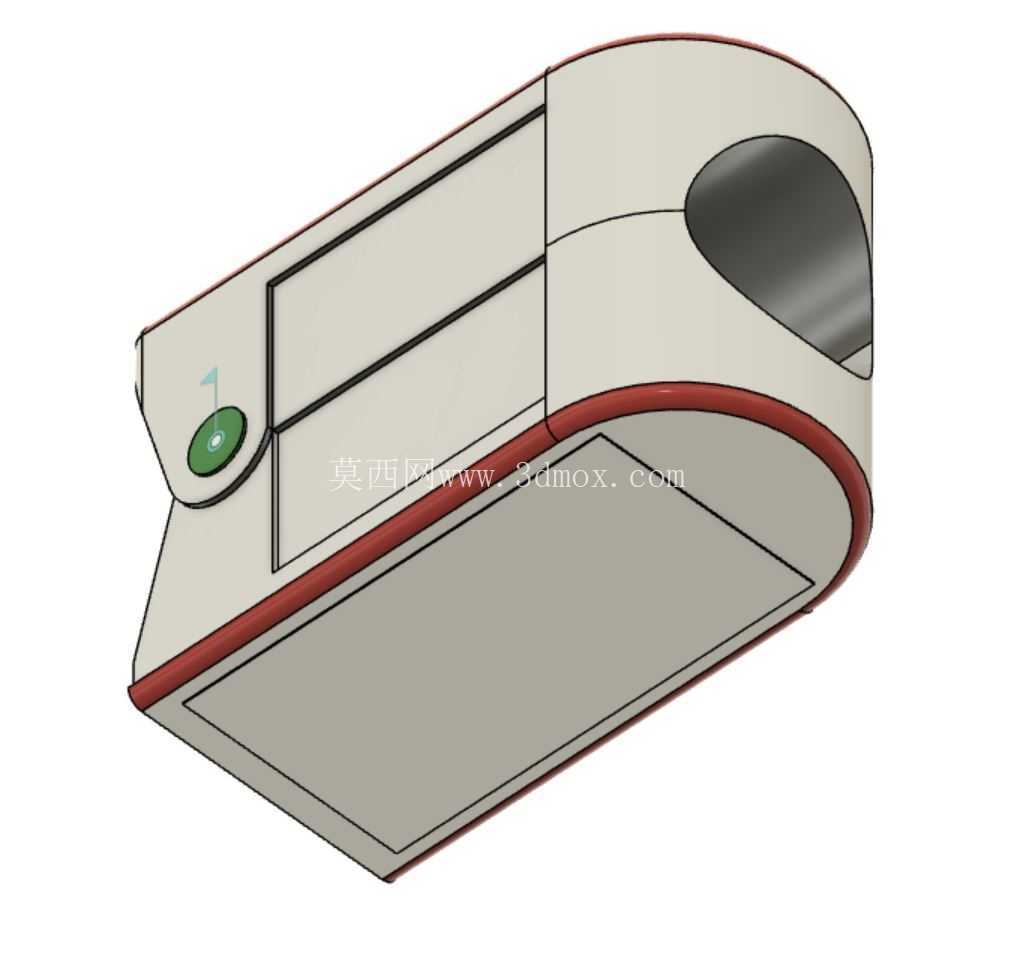

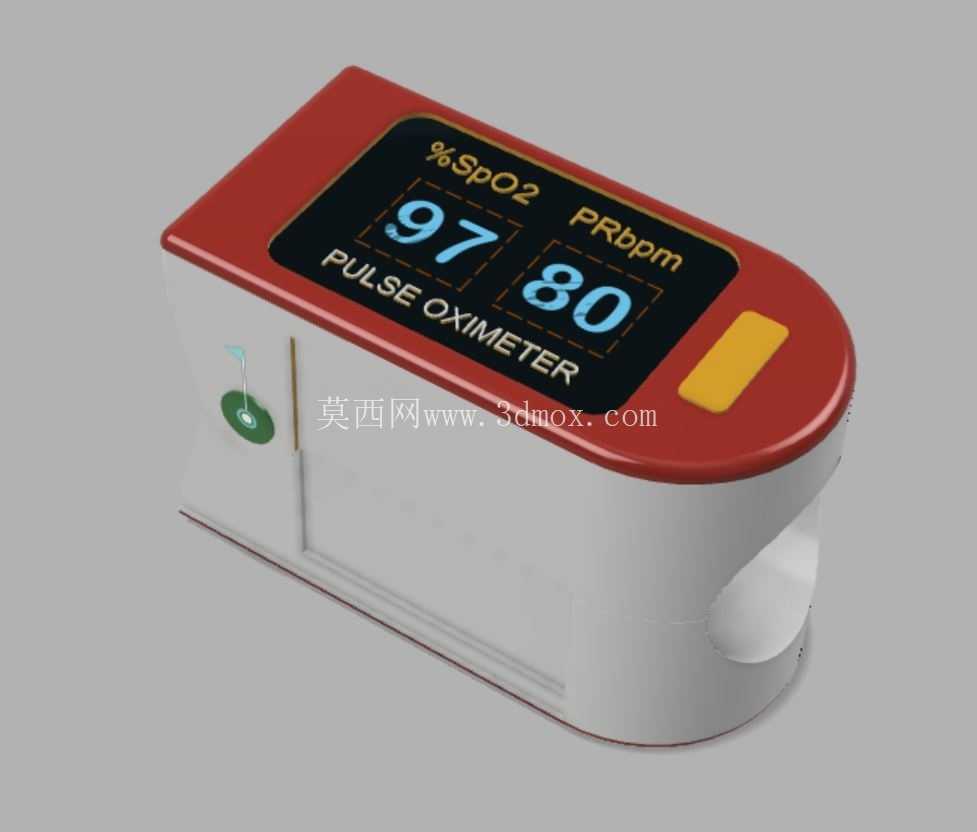

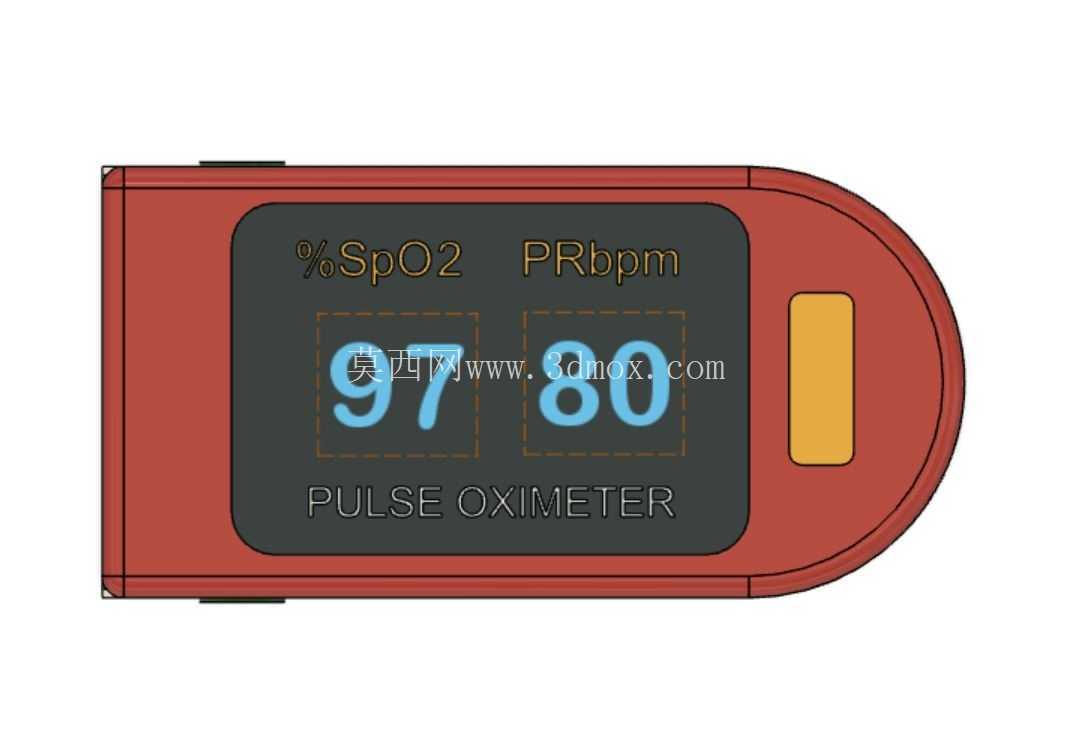

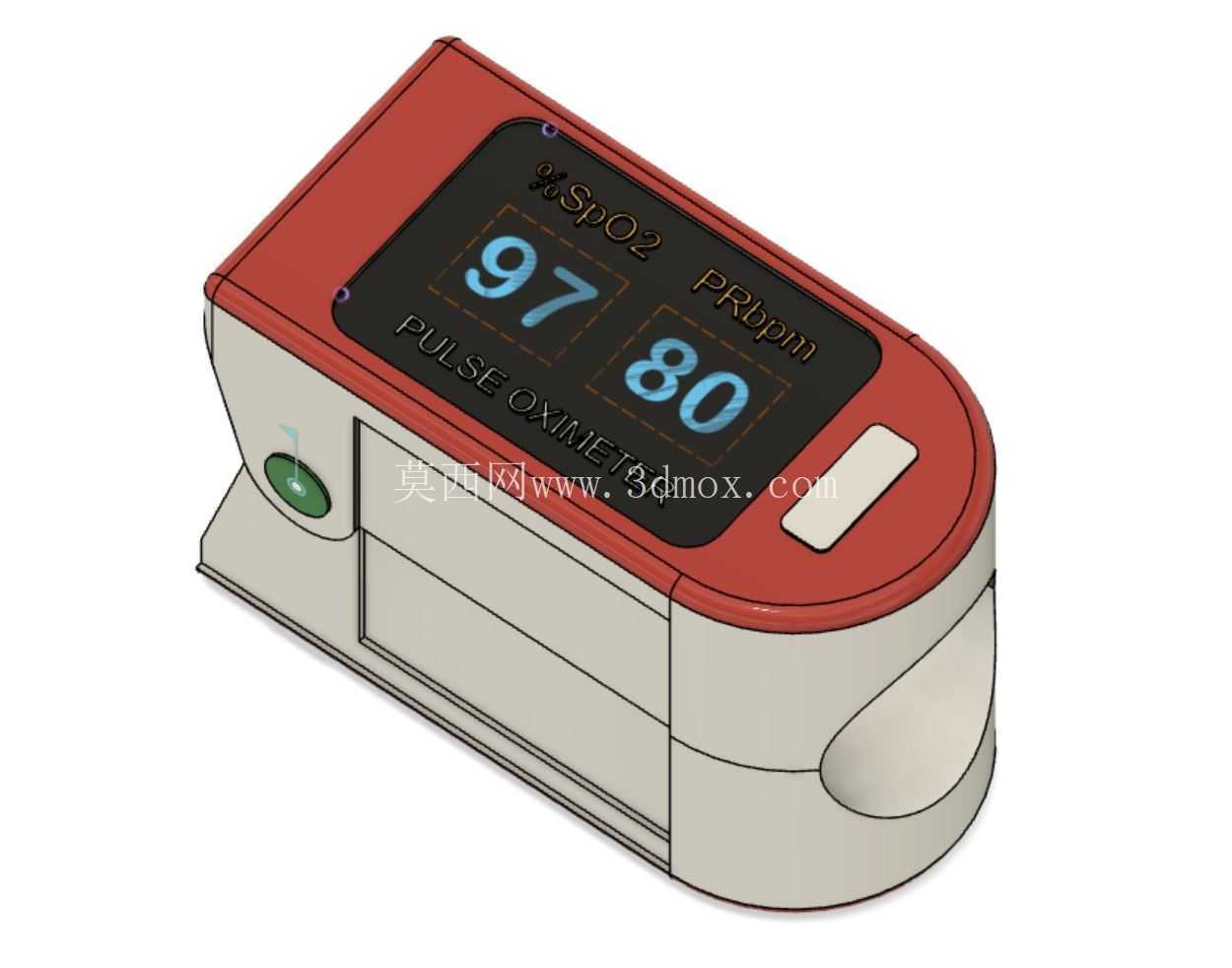

　　该造型采用上盖与下座围合的夹指结构，上部为红色弧形面板，下部为白色主体，前端保留椭圆形指孔，后端以圆润轮廓收束。上盖表面嵌入黑色显示窗，屏幕区域集中呈现SpO2百分比、PRbpm脉搏数值以及PULSE OXIMETER标识，读数分区明确，便于在光线变化环境下快速识别。面板侧部设置黄色功能按键，用于开机、测量启动或界面切换；侧面绿色小圆件可对应指示灯、装饰件或传感窗口位置。壳体边缘做连续圆角处理，既降低握持时的棱角刺激，也减少塑料外壳在跌落时的应力集中。

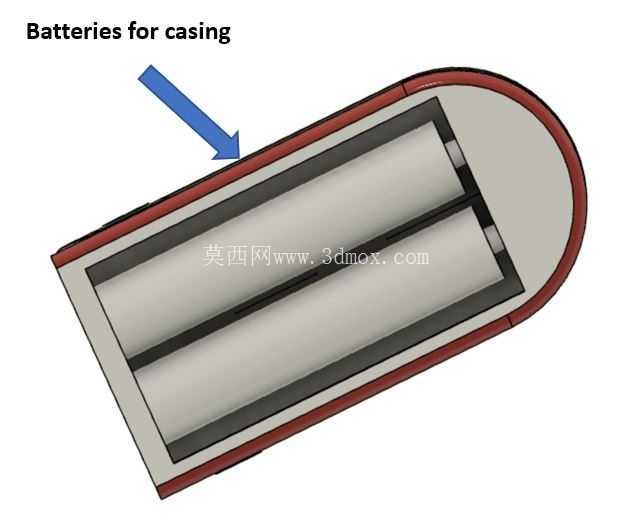

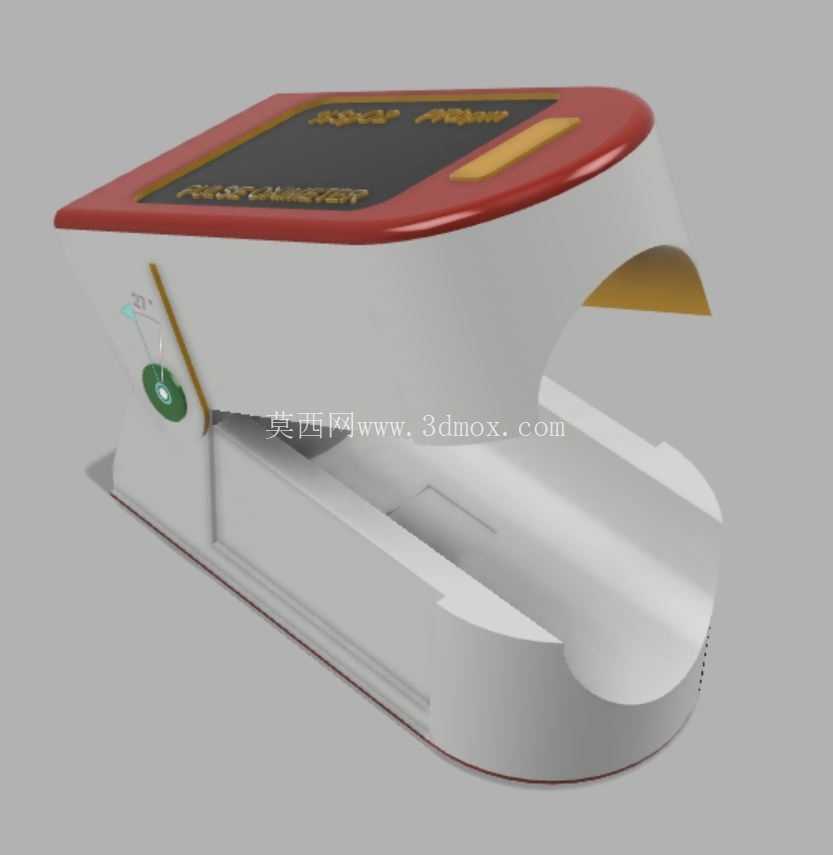

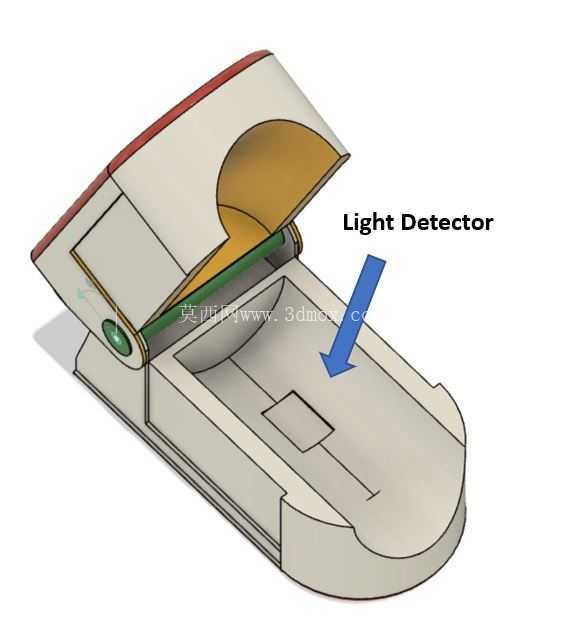

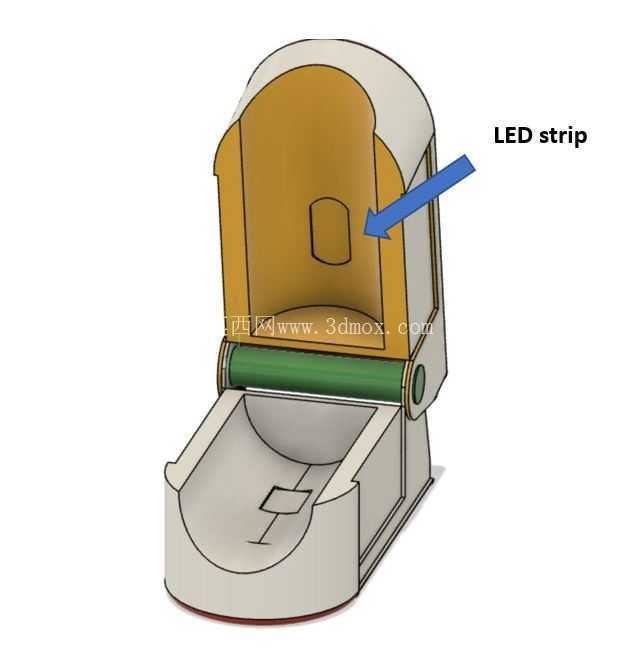

　　从结构设计角度看，这类产品的关键不只是外观曲面，还在于指孔、压指面、电路板仓和电池仓之间的空间协调。指孔轴线需要与成人手指自然伸入方向一致，孔口周围应避免尖锐分型线，内部上下检测面要保持适度对正。上盖内部通常布置OLED或LCD显示模块、主控板与按键触点，下座或后部容纳电池、弹簧夹以及光电传感器组件；模型中可见的分体式壳体为后续卡扣、螺钉柱、筋位和电池盖预留了清晰的分件边界。若进入工程细化，还需在指腔周围增加软胶垫或弹性压片，使不同粗细手指都能稳定贴合并阻挡环境光干扰。

　　外形设计上，设备长宽高应服从单手握持和指尖插入两个约束。顶面显示区略微倾斜，使手指放入后用户仍能自然读数；前端指孔高度不能过大，否则传感器与指腹距离增加，信号稳定性下降；也不能过小，否则会造成压迫感并影响佩戴舒适度。壳体侧壁需要为电池、排线和弹簧转轴保留壁厚，常见做法是在外观面下方设置连续加强筋，在按键区设置局部支撑柱，在显示窗周围设计止口与遮光台阶。黑色面板不仅承担视觉界面作用，也可作为遮光区域，减少屏幕漏光和外部杂散光对光电检测的影响。

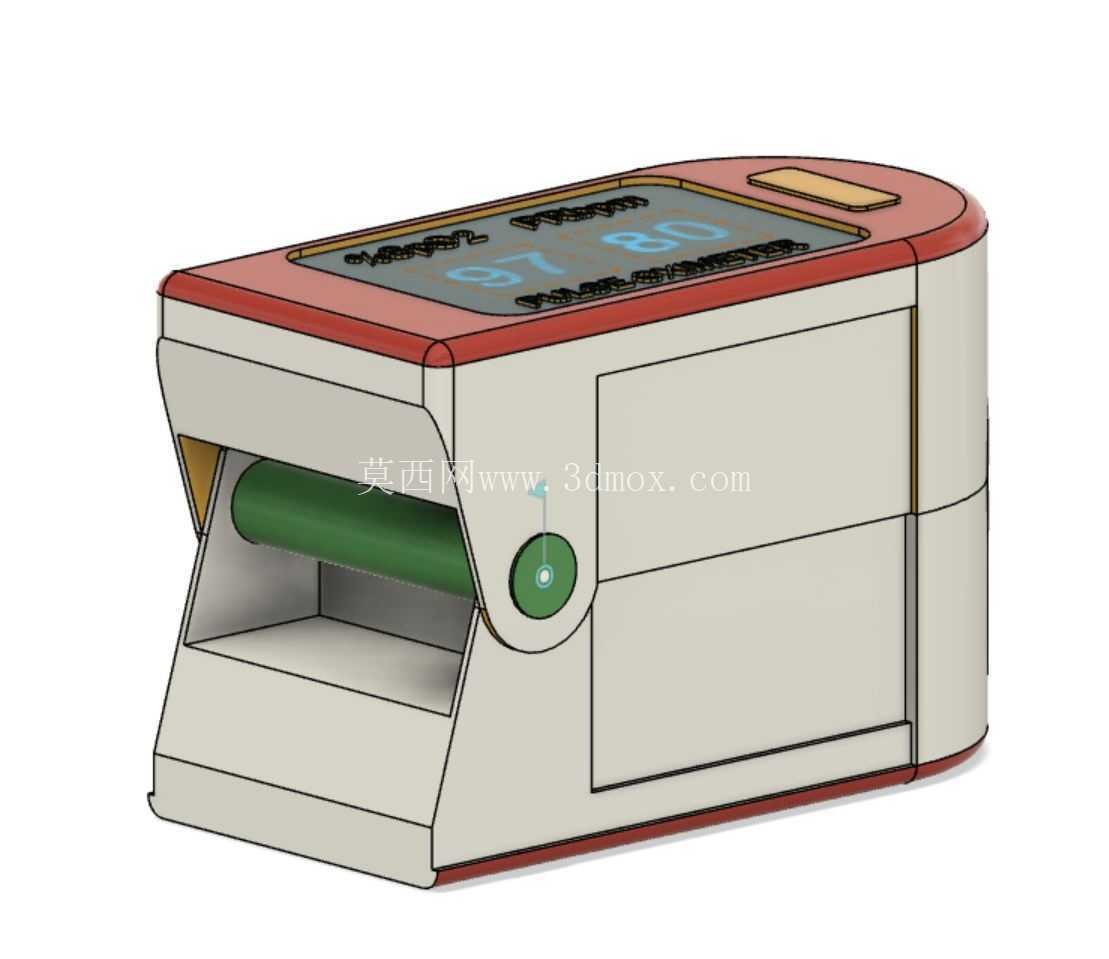

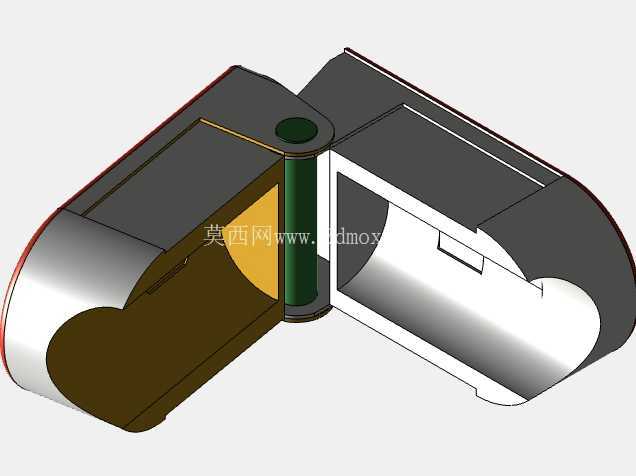

　　安装边界方面，该类便携器械不涉及机架固定，但内部元件排布具有明确的装配关系。显示模组需贴合上盖内表面并预留双面胶或卡扣位置；按键要与面板开孔保持同心，行程区避免与壳体筋位干涉；指夹弹簧或弹性铰链位于后部回转区域，开合角度应保证手指放入后上下检测面平行贴合；电池仓与主控板之间要留出排线弯折半径，传感器发射端和接收端需在指腔上下方向准直对应。三维建模时，外观曲面可先通过放样和圆角建立连续主体，再按装配拆件生成上壳、下壳、按键、显示窗和指孔软件，工程阶段重点检查分模线、拔模斜度、壁厚均匀性以及内部元件干涉。

　　实际用途决定了设备造型必须兼顾可读、可握、可夹和可维护。屏幕大字号显示血氧和脉率，适合老年人和临床快速查看；单按键布局降低学习成本；指夹式形态使产品能够随急救包、家庭药箱或户外装备携带。结构细化时，外观圆角不能无限制加大，否则会压缩内部电路板和电池空间；指孔软垫也不能过度凸出，否则会影响壳体闭合。较合理的处理方式是在外部保持简洁流畅的握持曲面，在内部围绕传感器对正、指压均匀、遮光密封和拆装维修布置结构特征，从而使造型方案既能表达产品功能，也具备向手板验证和注塑结构设计推进的基础。
