手动螺旋起重千斤顶装配结构

　　该结构围绕小型手动螺旋起重作业展开，核心是通过旋转横向摇杆带动内部螺杆产生轴向升降，从而在设备检修、工装调整、构件临时支顶等场景中提供稳定的机械支撑。与液压类顶升装置相比，螺旋方案不依赖油路、密封件和压力介质，结构外露关系清楚，承载后依靠螺纹自锁维持高度，适合低速、小行程、需要长时间保持位置的作业场合。模型中底座采用扩口支撑形式，目的在于扩大底部接触范围，降低偏载时的倾覆风险；上部顶帽设置与被支撑件接触的承载面，可在顶举过程中减少局部滑移。摇杆穿过上部传动部位，操作人员施加较小的圆周力后，经螺纹副转化为较大的轴向推力，这一力流路径在三维装配中表现得较为直观。

　　从结构组成看，底座、升降套筒、螺杆、顶帽、摇杆及限位零件构成主要装配链。底座承担整机支撑并将载荷传递到地面或工作台面，其下部平面需要保持足够接触面积；立柱或套筒部分负责导向，限制升降件在受载时产生明显横向摆动。螺杆位于中心轴线上，是承受轴向压力的关键零件，螺纹段既要传递运动，也要承担载荷，因此在设计时需重点校核螺纹牙强度、压杆稳定性以及顶端接触应力。顶帽与螺杆或升降件之间设置相对转动关系，使摇杆转动时顶帽不必随螺杆同步旋转，从而避免顶帽与被支撑工件之间发生摩擦扭转。

　　建模时可先确定额定顶升载荷、最低支撑高度、最大伸出高度和操作空间，再反推螺杆直径、螺距、套筒壁厚及底座跨度。螺纹副的选择不宜只追求升降速度：螺距较大时操作效率提高，但自锁能力和承载牙面接触面积会受到影响；螺距较小时顶升更平稳，手动操作力也更容易控制，但行程调整速度降低。对于维修现场使用的小型千斤顶，结构紧凑和自锁可靠通常比快速升降更重要。外形边界方面，横向摇杆在工作状态会向一侧伸出较长距离，布置时不能只统计底座投影，还应预留摇杆回转空间，避免操作人员在机架、墙体或设备底座之间无法连续转动。

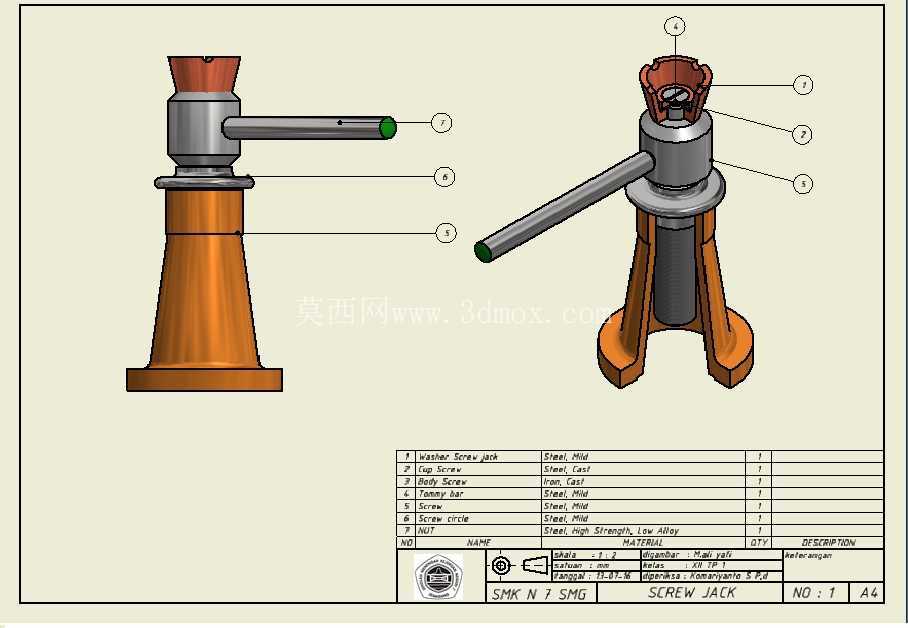

　　安装与使用边界上，底座应落在平整、坚硬的支撑面上；若地面较软，需要增加垫板分散压强，防止底座下陷。顶帽与工件接触处应尽量靠近千斤顶轴线，偏心载荷会使螺杆和套筒承受附加弯矩，严重时造成卡滞或导向面异常磨损。摇杆端部通常设置手持段或防滑端头，模型中绿色端部可理解为操作握持区域，其长度和回转半径直接影响人工输入力矩。三维装配关系应体现摇杆与传动孔的配合、螺杆与螺母的同轴约束、套筒与底座的导向约束以及顶帽的周向限位关系，爆炸视图中各零件编号也便于加工和装配核对。

　　该类机构常见于机械维修、轻型设备安装、生产线工装微调以及教学实训中。它的优势在于结构简单、维护方便、成本低，对油污和粉尘环境的敏感度低于液压元件；不足是顶升速度有限、人工操作强度随载荷增加而上升，不适合频繁大行程作业。设计评审时应关注螺纹润滑、端部止挡、升降极限位置和防脱结构，防止螺杆过度旋出。整体模型不仅展示了千斤顶外观，也清楚表达了手动螺旋顶升设备从输入力矩到轴向支撑力的机械传递逻辑，可用于结构原理分析、非标支撑装置参考以及机械传动课程中的装配建模练习。
