螺旋结构节能LED照明灯泡结构设计

　　日常民用与商用场景里的紧凑型照明替换需求，始终是照明结构设计领域绕不开的细分方向，这款螺旋结构的LED灯泡，正是针对小空间照明替换场景做的结构优化方案。从实际安装适配性来看，灯头采用通用E27规格螺口设计，螺纹段长度控制在12mm范围内，最大外径26.8mm，能够适配市面上绝大多数标准螺口灯座，包括民用吸顶灯座、台灯灯座、商用筒灯内嵌座等常见安装载体，安装时的旋合扭矩控制在0.8-1.2N·m区间即可保证接触可靠，不会出现滑牙或者接触不良的问题，安装边界上，灯头根部的绝缘胶木段直径30mm，能够完全覆盖灯座的安装开孔，不会出现漏缝或者安装偏移的问题。

　　灯体中部的散热段采用导热塑料包覆铝基衬套的结构，整体直径42mm，高度28mm，这个尺寸设计是经过热阻核算的：螺旋发光段的总功率控制在8W，等效60W白炽灯的光输出，工作时LED结温控制在75℃以内，散热段的表面积足够通过自然对流带走热量，不需要额外加装散热风扇，避免了运行噪音和额外的结构故障点。散热段和上部发光段、下部灯头的连接都采用卡扣加密封胶圈的结构，防护等级达到IP20，能够满足室内场景的防尘要求，同时装配工序简单，不需要复杂的工装夹具就可以完成整灯组装，适合批量生产线的快速装配。

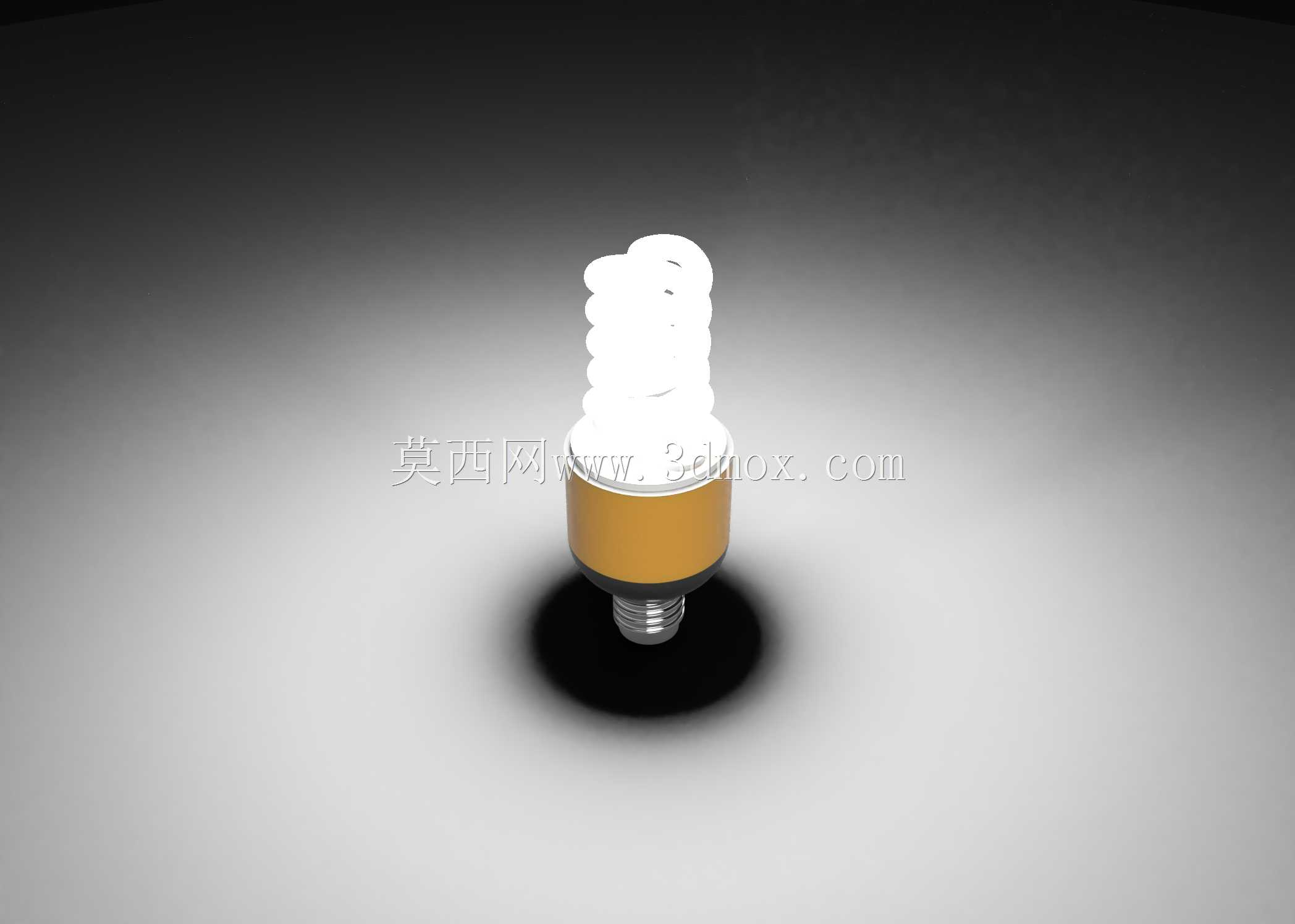

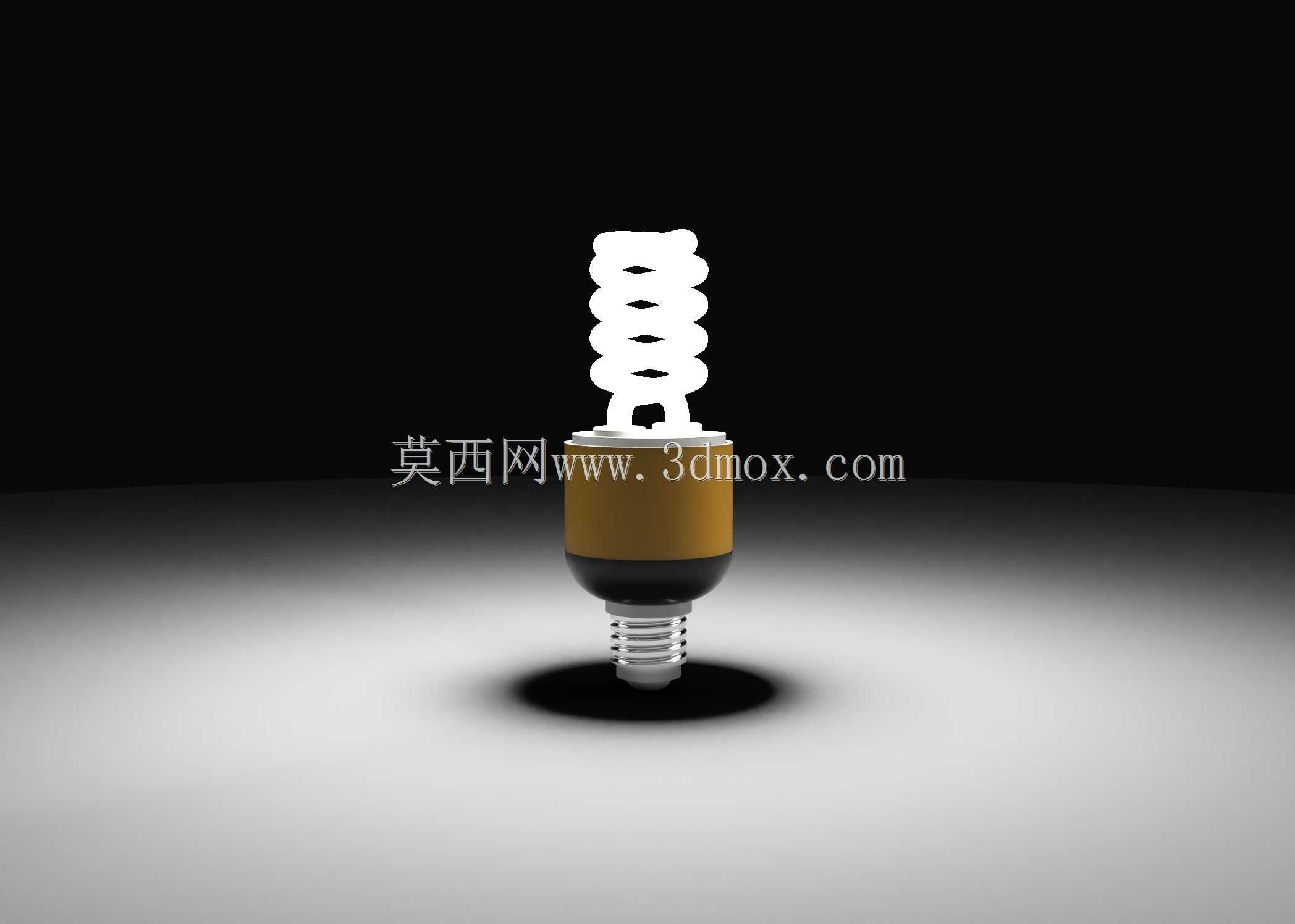

　　上部的螺旋发光段是这款灯泡的核心结构设计，区别于传统U型管节能灯的分立灯管结构，这款LED灯泡的螺旋发光体采用一体化螺旋排布的LED灯珠基板，整体螺旋外径38mm，螺旋总高度62mm，螺旋节距12mm，这种排布方式一方面能够让灯珠的出光角度覆盖300°以上的范围，相比平面基板的LED灯泡出光更均匀，不会出现下部暗区的问题，能够替代传统白炽灯和节能灯的全向照明效果，不需要额外加装扩散罩来匀光，减少了光学损耗；另一方面螺旋结构的基板本身就具备更大的散热面积，能够辅助中部散热段带走灯珠工作产生的热量，降低整体热阻。发光段的外层采用高透PC材质的螺旋护罩，和内部螺旋基板的间隙控制在1.5mm，既能够保护内部灯珠和线路不受外力磕碰损坏，又不会因为护罩过厚影响光透过率，护罩表面做了微磨砂处理，能够进一步柔化光线，避免直视灯珠产生的眩光问题。

　　从实际应用场景来看，这款灯泡的整体总长度控制在110mm以内，最大直径42mm，能够适配绝大多数尺寸受限的灯具安装空间，比如小型水晶灯、嵌入式筒灯、桌面台灯等对灯泡长度有严格限制的场景，不会出现灯泡过长露出灯具外影响美观的问题。电路部分内置在散热段和灯头之间的空腔内，采用恒流驱动方案，输入电压范围覆盖180-240V交流电，能够适配国内民用市电的波动范围，驱动板和灯头的触点采用焊接加铆接的双重固定方式，避免运输过程中震动导致的触点松脱问题，驱动板外围包裹绝缘麦拉片，防止和散热铝衬套接触造成短路风险。

　　在结构建模的过程中，需要重点关注几个配合公差：螺口灯头和散热段的配合公差采用H7/h6，保证装配后同轴度误差不超过0.2mm，避免安装时出现灯头歪斜的问题；螺旋护罩和散热段的卡扣配合深度控制在2mm，卡扣的拔模斜度做1.5°，既保证装配后卡扣连接可靠不会松脱，又能够在维修时方便拆卸更换内部部件；螺旋基板的固定采用定位柱加导热胶的方式，定位柱的位置度误差控制在0.1mm以内，保证螺旋基板和散热衬套贴合紧密，减少接触热阻。另外整灯的重量控制在45g以内，相比同功率的玻璃外壳节能灯重量降低30%以上，安装在吊灯等对承重有要求的灯具上时，不会因为重量过大导致灯座受力变形，降低长期使用的脱落风险。

　　从使用可靠性角度来看，这款灯泡的结构设计没有易损的活动部件，所有固定连接位置都做了防松处理，灯头的螺纹部分做了镀镍防锈处理，在潮湿的厨卫环境下使用也不会出现螺纹锈蚀无法拆卸的问题；螺旋护罩的PC材料添加了抗UV成分，长期受光线照射不会出现发黄变脆的问题，使用寿命能够达到30000小时以上，相比传统节能灯的使用寿命提升3倍以上，同时不含汞等有害重金属，废弃后处理的环境风险更低。在进行三维结构校验的时候，还需要做跌落模拟验证，整灯从1.2m高度自由跌落到水泥地面时，灯头和散热段的连接不能脱落，螺旋护罩不能出现碎裂，内部驱动板和基板的焊点不能出现松脱，保证运输和安装过程中的抗损能力。
