小型手动螺旋顶升承重机构

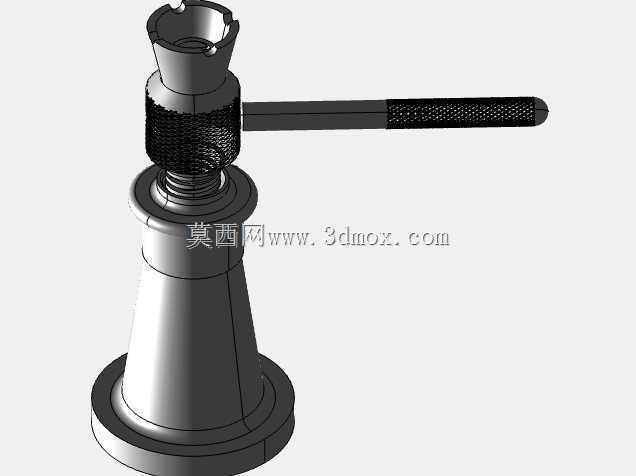

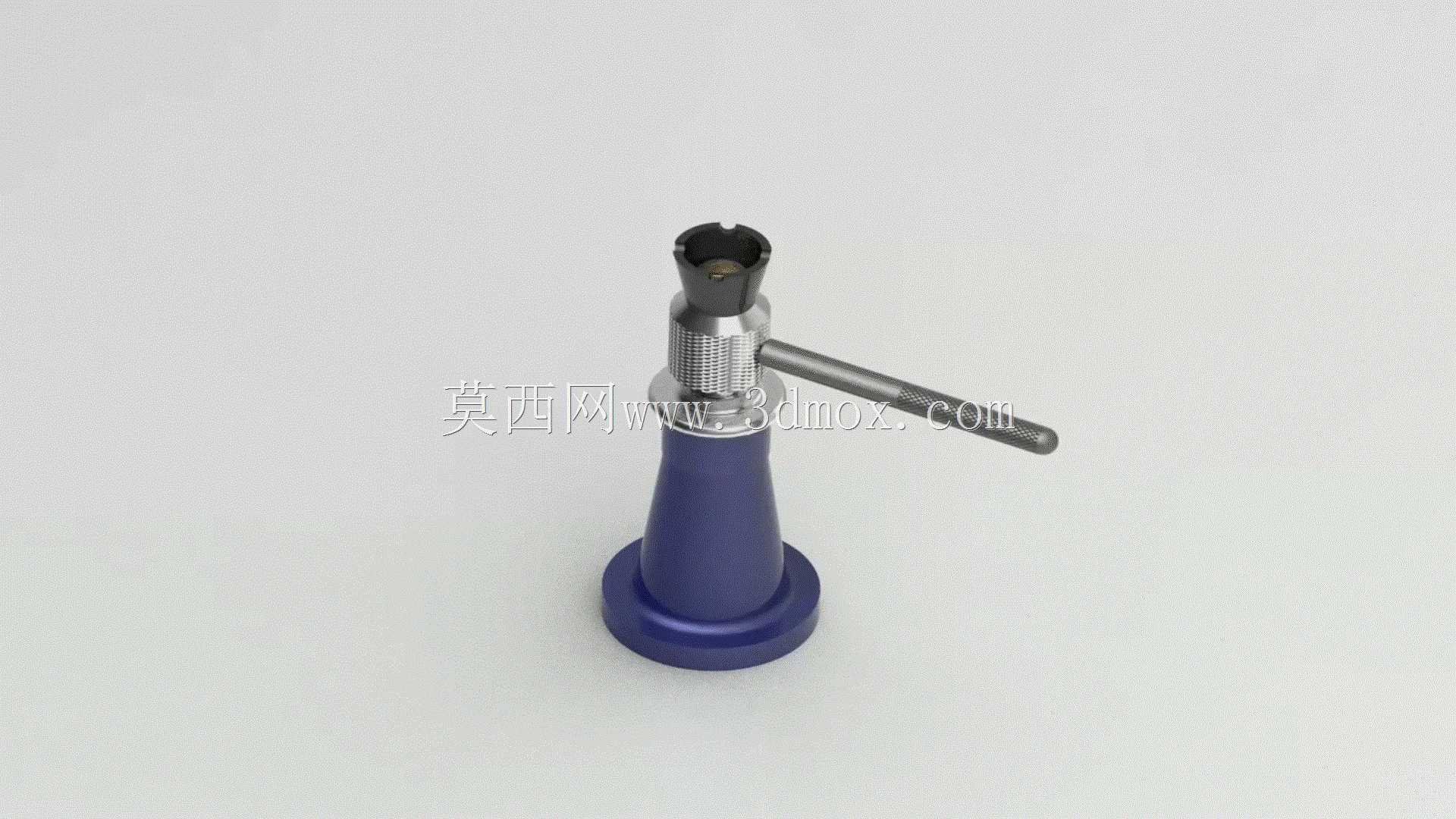

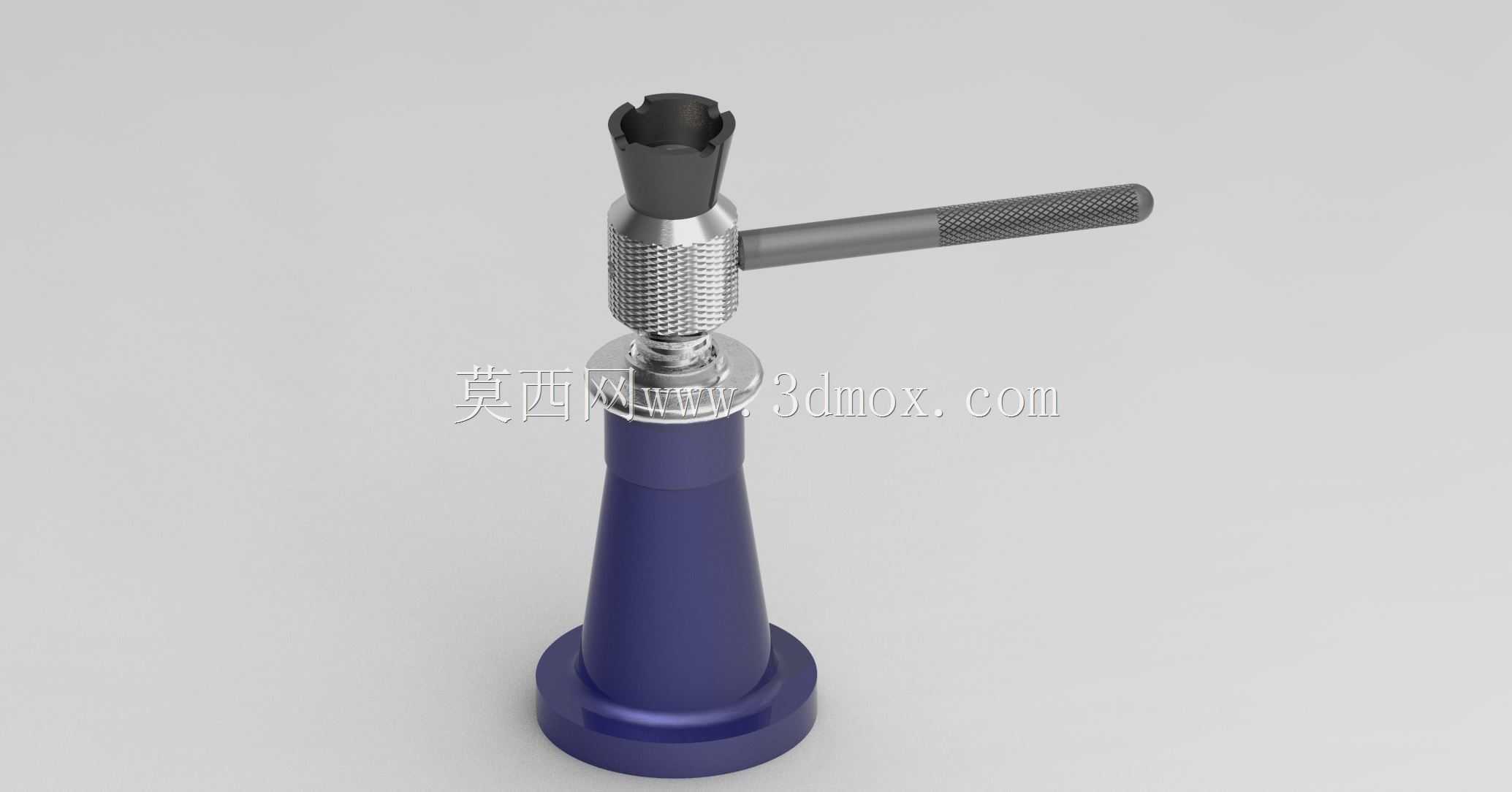

　　这类手动螺旋顶升机构在机加工车间的工件装夹找正、小型设备安装调平、重型部件临时移位支撑场景中应用十分广泛，区别于液压类顶升设备，它不存在密封件老化漏油、长期承重泄压回落的问题，在无电源的野外检修、狭小空间作业场景下适配性更强。从结构设计逻辑来看，整个机构采用锥形底座作为承重基础，底座大端面直接接触支撑地面或工装平台，接触面积经过核算，在额定承重范围内不会出现接触面压溃、侧翻的风险，底座内部加工有与顶升螺杆配合的梯形内螺纹，梯形螺纹的牙型角选择兼顾了传动效率与自锁性能，无需额外加装锁止结构，即可在顶升到位后保持位置固定，不会因为负载作用出现自动回落的问题。

　　操作手柄采用横向穿装在螺杆顶部的结构，手柄长度经过力臂核算，操作人员施加正常手动作用力即可实现额定负载的顶升动作，不需要额外加接延长杆，避免过载造成螺纹牙变形、螺杆弯曲的问题。顶部的承托头采用可小角度摆动的结构设计，在支撑表面存在轻微倾斜的工况下，承托面可以自动贴合被支撑工件的底面，避免局部点接触造成应力集中，划伤工件表面或者出现支撑滑脱的风险。从安装边界尺寸来看，该机构底座最大外径适配常规工装平台的T型槽间距，不需要额外制作过渡转接板即可直接放置在平台上使用，整体收拢后的总高度较低，可以放入设备底部间隙较小的空间内完成顶升作业，最大顶升行程覆盖日常小型设备检修、工件调平的常用高度范围，不会出现行程不足需要额外垫枕木的情况。

　　整个机构的传动部件全部做了表面硬化处理，螺纹副之间预留了合理的配合间隙，即使在有少量粉尘、铁屑的车间环境下使用，也不会出现卡滞、咬死的问题，日常维护只需要定期在螺纹表面涂抹润滑脂即可，不需要复杂的保养流程，在工装辅助、设备维保、轻型起重作业场景下的实用性极强。
