带LCD屏的数字FM立体声收音接收电路板

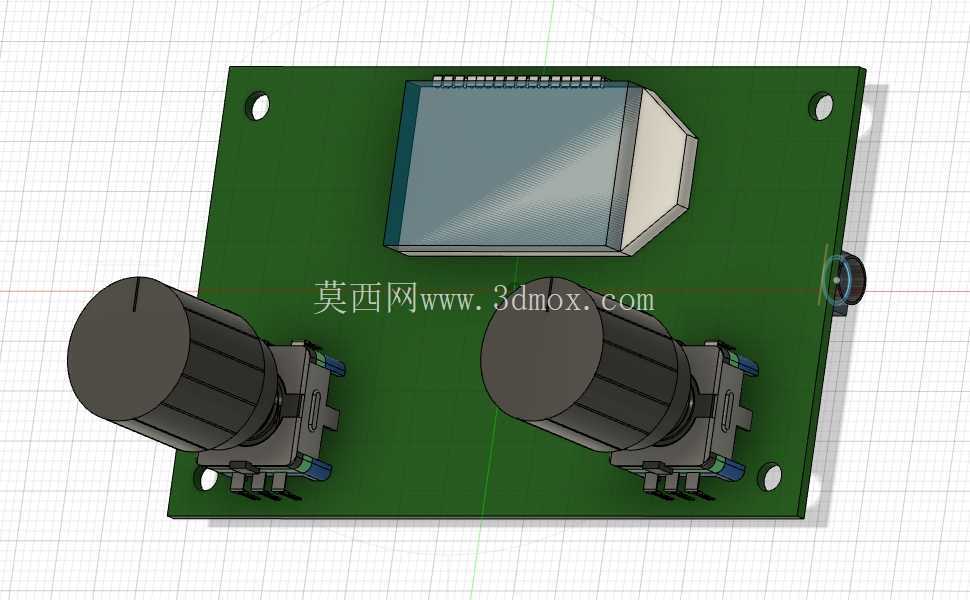

　　这块三维结构呈现的是一块面向调频广播接收应用的电子功能板，板上集成了LCD显示窗口、两个旋转调节部件以及调频接收相关的外围安装结构，适合用于桌面收音机、嵌入式音频终端、教学实验装置和小型消费电子设备的结构验证。

　　从实际使用场景看，这类接收模块通常承担电台频率选择、音量调节、工作状态显示和立体声解调等功能。LCD区域位于板体上部，能够为频率数字、信号状态、音量等级或菜单信息提供显示界面；两个圆柱形旋钮分别布置在板体前侧，操作时可通过旋转完成调谐、音量或功能切换。板角预留的安装孔使整板能够固定在外壳支柱、设备面板或实验台架上，便于后续与扬声器、电源板、音频放大电路和外壳结构进行装配。

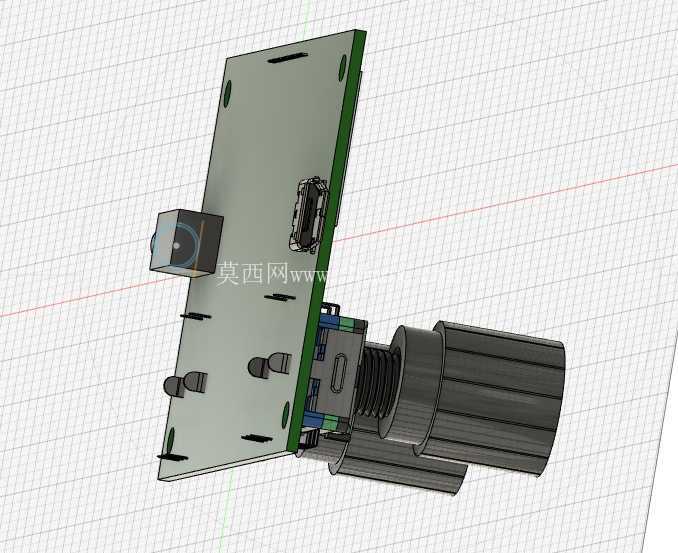

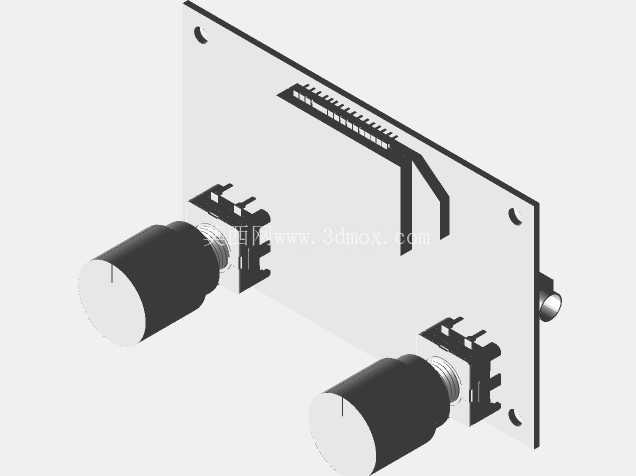

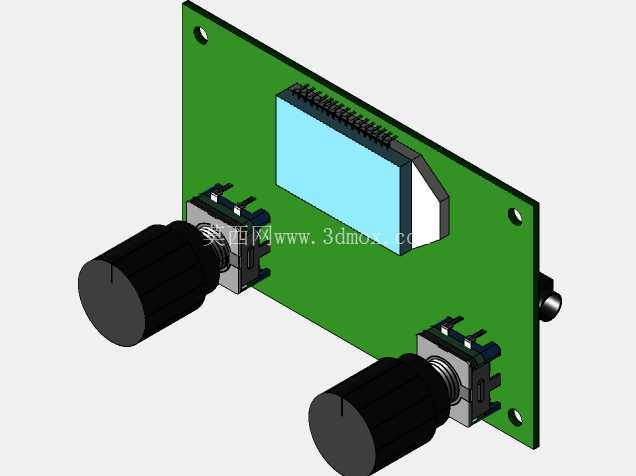

　　结构设计上，绿色PCB作为承载基体，显示屏模块以近似矩形的封装形式贴装在板面上，侧面带有浅色支撑或屏蔽轮廓，能够反映显示组件与电路板之间的高度差。两个旋钮部件包含轴体、基座和顶部帽盖，底部可见引脚与定位结构，建模时保留了元器件离板高度、旋转操作空间和相邻元件间距。对于结构工程师而言，这些高度信息直接影响外壳开窗位置、旋钮避让腔深度以及前面板与PCB之间的堆叠距离。若外壳面板过近，旋钮帽可能与面板摩擦；若显示窗口偏移，则会造成LCD可视区域被遮挡。

　　安装边界需要重点关注板体轮廓、四角固定孔、元件最高凸起和前方操作空间。板上显示模块属于较高元件，旋钮总成同样具有明显轴向高度，因此在整机布局中不能只按PCB二维轮廓进行干涉检查，而应将元器件实体高度纳入装配模型。两个旋钮之间应保留手指操作间隙，旋钮外侧与壳壁之间也要避免旋转时触碰。LCD前方需预留透明视窗或开口，视窗材料与显示面之间应控制合理间隙，既防止压伤屏幕，又避免反光和灰尘进入。

　　在电子设备开发流程中，这类模型可用于检查PCB与外壳的匹配关系，确认固定孔是否与壳体螺柱同心，评估旋钮轴伸出面板后的长度，并核对显示区域与面板开窗的重合度。对于教学或原型制作场景，它还能帮助设计者理解调频接收板从平面电路到实体产品的转换过程，包括元件占位、人机操作件布置、线缆连接空间以及维修拆装路径。

　　建模表达时，电路板本体可按薄板特征处理，安装孔采用通孔结构，显示模块按独立实体装配，旋钮则拆分为帽盖、轴段和底座等层次，以便后续调整外形和高度。引脚、焊点和小型接插件不必全部追求复杂细节，但在影响装配间距的位置应保留足够几何特征。整体结构紧凑，元件分区清晰，显示与操控区域集中在用户可视、可触达的一侧，符合小型收音终端的人机布局逻辑。

　　该模块在工程验证中的价值，不只是呈现电子元件外观，更在于把PCB厚度、元件高度、旋钮操作半径、固定孔位置和显示窗口关系转化为可检查的三维空间约束。通过这些约束，结构设计人员可以在开模或外壳加工前发现面板干涉、孔位偏差、元件超高和维护空间不足等问题，从而减少样机反复修改。
