在民用配电、小型消费电子供电、低压电工配套场景里,两插式电源转接适配器是应用频次极高的基础接插部件,这类部件不需要复杂的内部电路结构,核心作用是完成不同制式插头与墙面插座的物理对接、导电通路衔接,很多场景下仅做物理转接适配,不承担变压、整流、滤波等电路功能,就像本次建模的这款两插适配器,内部未设置充电相关电路模块,仅作为纯物理接插转换载体使用。
从实际使用场景来看,这类适配器常出现在跨境出行电子设备供电、老旧插座制式适配、小功率家电临时接电、桌面工位供电拓展等场景,因为没有内置电路模块,整体结构更紧凑,绝缘外壳的防护可靠性、插脚的位置精度、接插配合的松紧度是决定产品使用体验的核心指标。做这类接插件的三维建模时,首先要卡准的是插脚的中心距、插脚直径、插脚伸出长度,这几个参数直接决定了能不能顺利插入对应制式的墙面插座,插脚的圆柱度、端面倒角也需要在建模时做细节处理,避免插装时卡滞、刮伤插座内部铜片。

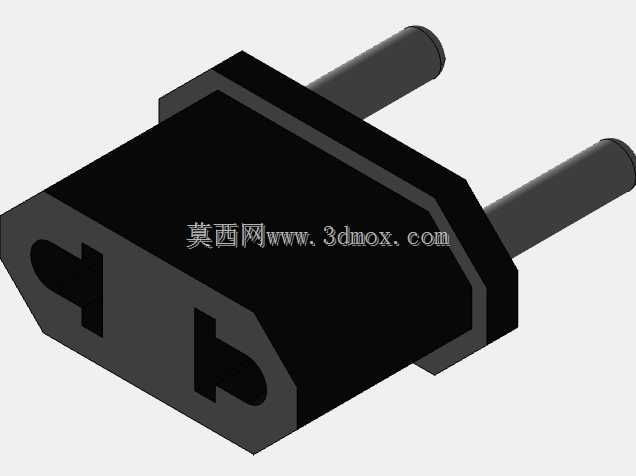

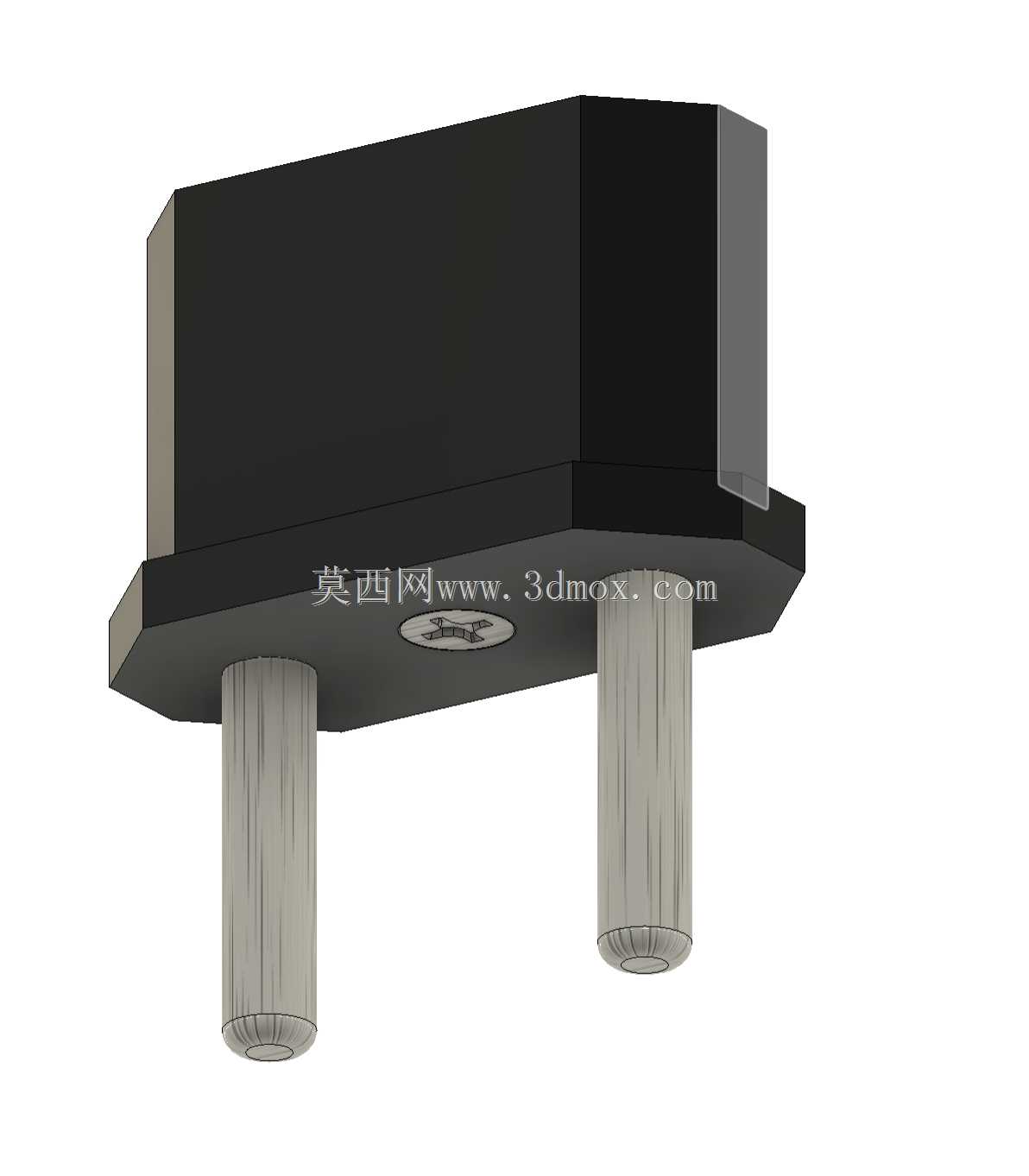

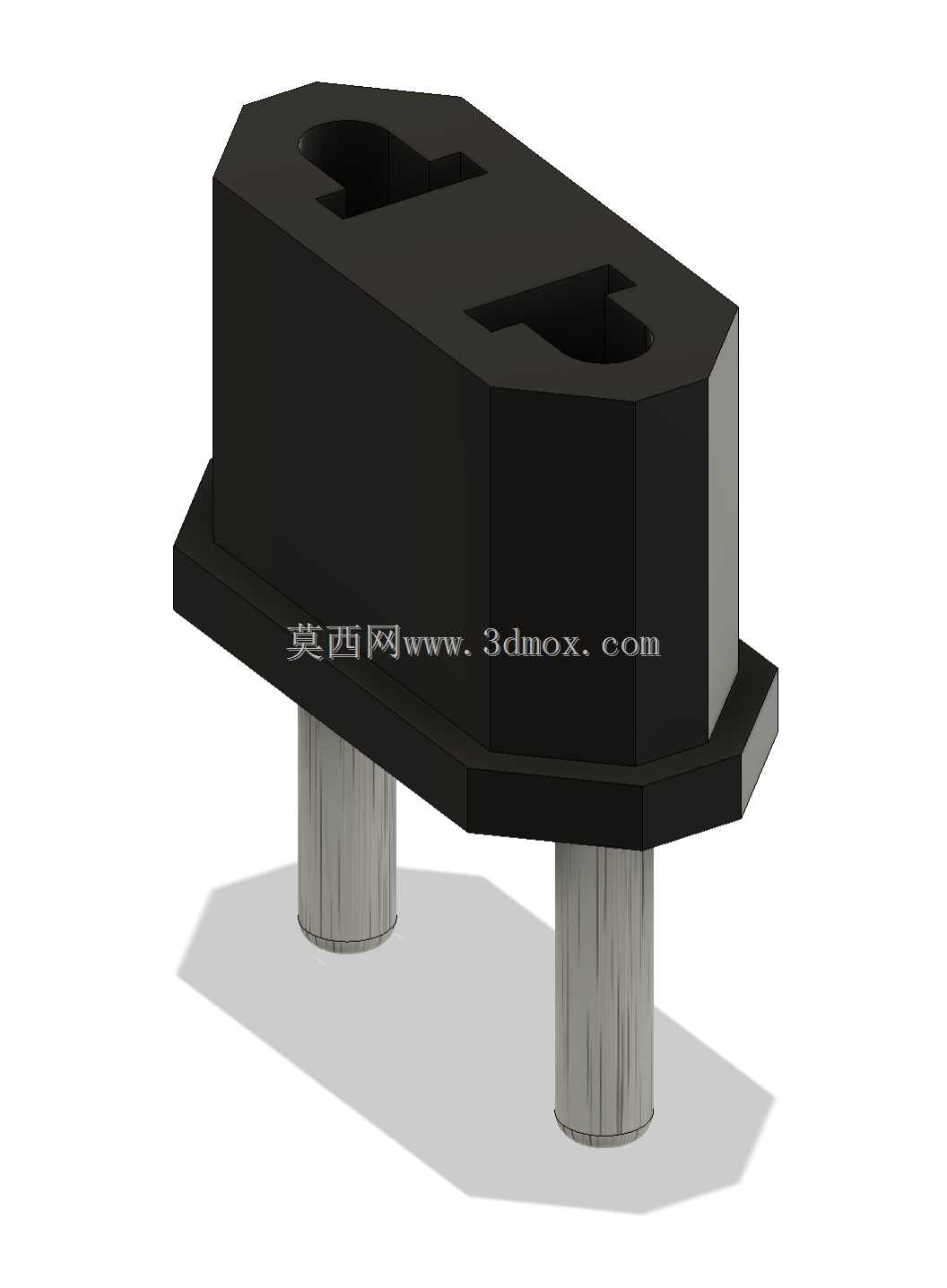

外壳部分采用的是带切角的类椭圆柱造型,底部做了一圈向外延伸的法兰凸缘,这个凸缘的作用是插装到位后贴合墙面插座的面板表面,避免适配器插入过深,同时也能在插拔时给手指提供受力的限位面,防止手指打滑碰到插脚引发安全隐患。外壳顶部的两个插孔是对应适配插头的插位,建模时需要严格匹配对应插头的插脚尺寸、插孔间距、插孔深度,插孔内部的导向倒角也不能省略,实际生产中这个倒角能引导插头插脚顺利进入,减少对位偏差带来的插装阻力。
从安装边界来看,这款适配器的插脚伸出长度完全符合民用插座的插合深度要求,插入墙面插座后,外壳背部的法兰面与插座面板贴合间隙控制在1mm以内,不会出现松动晃荡的情况;整体外形的最大轮廓尺寸经过优化,不会遮挡相邻插座的插孔位,在多联插座面板上使用时,不会挤占其他插座的安装空间,这点在桌面插排、墙面多联插座的使用场景里尤为重要,很多适配器因为外形尺寸设计不合理,插上之后会挡住旁边的插孔,造成插座资源浪费。

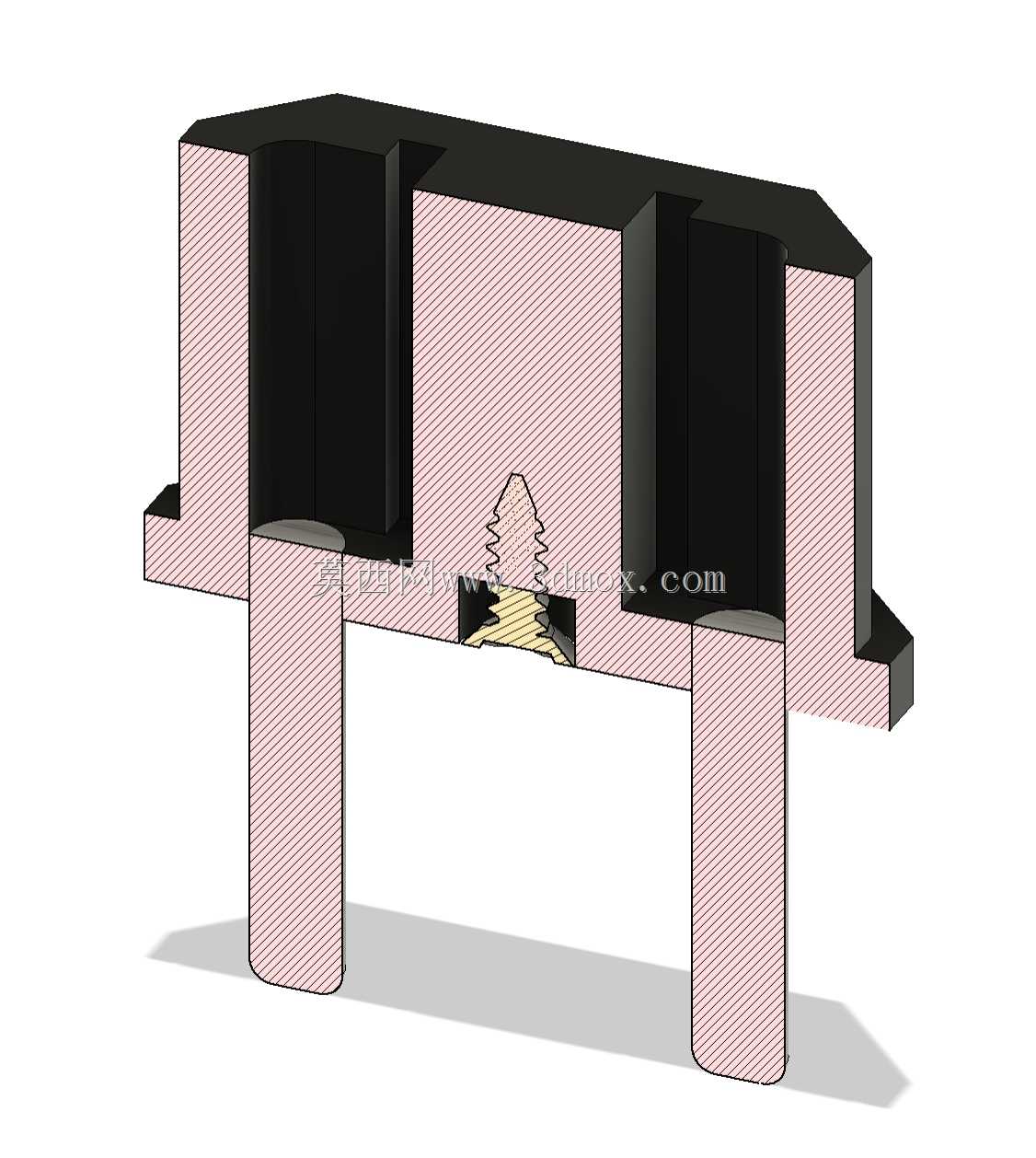

建模过程中,外壳的壁厚需要保持均匀,整体壁厚控制在1.8-2.2mm区间,既满足绝缘防护的强度要求,也不会因为壁厚过大造成材料浪费、成型时出现缩痕;插脚与外壳的配合位置做了定位卡槽结构,实际装配时插脚压入外壳后不会出现转动、轴向窜动的问题,保证多次插拔后插脚的位置精度不会发生偏移。外壳表面做了细微的磨砂纹理处理,建模时可以通过表面粗糙度参数体现,实际生产中这种纹理既能提升握持插拔时的摩擦力,也能避免外壳表面留下指纹、划痕,提升外观耐用性。
需要注意的是,这类纯物理转接的适配器,因为没有内置保护电路,仅适用于小功率的二类电器设备,也就是带双重绝缘、不需要接地保护的电器,使用场景的额定电流、额定电压需要匹配插脚的载流能力,建模时虽然不需要体现内部导电铜片的细节,但插脚的位置公差需要严格控制,位置度公差要控制在0.1mm以内,否则会出现插装困难、接触不良的问题,长期使用还会因为接触电阻过大引发放热隐患。另外外壳的棱角位置都做了R0.5的圆角处理,没有尖锐的棱角,避免日常使用时刮伤手部,也能提升外壳成型时的熔体流动性,减少注塑成型时的应力集中问题。
从结构设计的合理性来看,这款适配器的整体重心落在两个插脚的中心连线上,插入插座后不会因为重心偏移出现下垂、松动的情况,插脚的根部做了加大的过渡圆角,减少插脚反复受力时的应力集中,提升插脚的抗弯折寿命,日常使用中即使不小心碰到适配器,也不容易出现插脚弯折、外壳开裂的问题。
