阿尔卑斯RK09K11310KB旋转式电位器结构

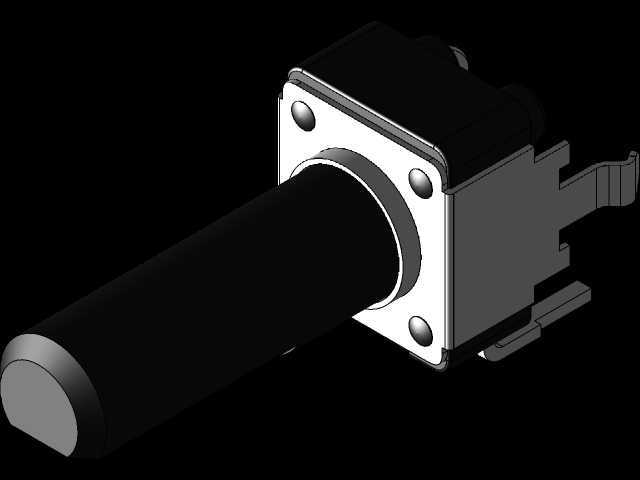

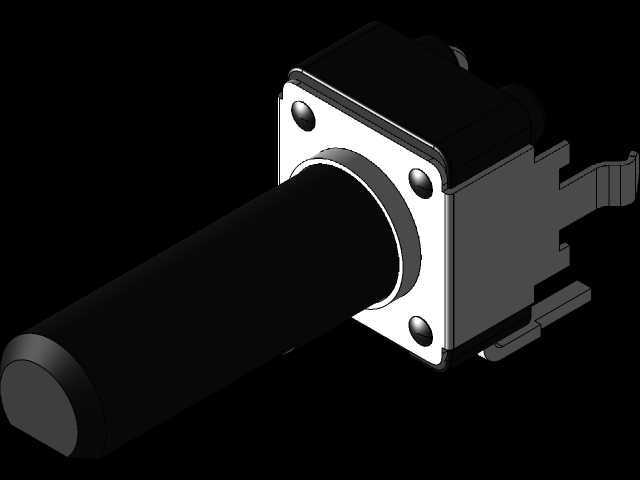

　　这款旋转式电位器是电子控制回路里极为常见的被动调节元件，日常在消费类音频设备、工业控制操作台、小型仪器调节面板、车载影音控制模块里都能见到它的身影，核心作用是通过轴柄的旋转改变内部碳膜轨道上的接触位置，连续调整回路中的电阻值，进而实现音量调节、参数阈值微调、信号增益控制、灯光亮度调节等功能，属于小信号控制回路里的基础调节部件。从结构设计来看，这款电位器采用带法兰安装座的方型主体设计，金属法兰盘上预留了两个对称的安装定位孔，安装时可以通过两颗M2规格的小螺丝直接固定在设备面板或者PCB板的对应安装位上，法兰盘和主体之间的定位台阶可以保证安装后轴柄的伸出长度一致，不会出现安装歪斜导致的旋转卡滞问题。

　　轴柄采用光滑圆柱式设计，端部做了圆角处理，既可以直接套上塑料旋钮供操作人员手动旋转调节，也可以适配带定位槽的旋钮，避免旋钮和轴柄之间出现打滑空转的情况，轴柄的旋转阻尼做了均匀化处理，旋转全程的力矩保持一致，没有忽松忽紧的段落感，适合需要连续平滑调节参数的使用场景。电位器的主体外壳采用阻燃工程塑料注塑成型，外壳和内部碳膜基座之间通过卡扣结构扣合，不需要额外打胶或者螺丝固定，装配效率高，同时外壳的屏蔽结构可以减少外界电磁信号对内部电阻信号的干扰，避免调节过程中出现信号跳变、杂音等问题。

　　尾部的引脚采用标准直插式设计，引脚间距符合通用PCB板的孔位设计规范，可以直接插入PCB板进行波峰焊或者手工焊接，引脚的材质做了镀锡处理，焊接时上锡速度快，不容易出现虚焊、脱焊的问题，引脚的根部做了应力释放结构，即使安装过程中受到一定的外力弯折，也不会出现引脚从基座上脱落的情况。从安装边界尺寸来看，这款电位器的主体方形截面尺寸适配常规的9mm型电位器安装开孔标准，法兰盘的厚度控制在1.2mm左右，安装后突出面板的高度可以根据不同的轴柄长度选型适配，不管是薄型面板的便携设备，还是厚面板的工业控制台，都能找到对应的安装适配空间。在建模过程中，需要重点关注几个配合尺寸的公差控制：首先是法兰盘安装孔的中心距，这个尺寸直接决定了电位器能不能顺利固定在预设的安装位上，公差需要控制在±0.1mm以内；其次是轴柄的直径尺寸，这个尺寸和旋钮的内孔配合，公差过大会导致旋钮松动，公差过小会导致旋钮装配困难，一般控制在g6的公差带比较合适；还有就是引脚的位置度，需要保证所有引脚都能顺利插入PCB的对应孔位，不会出现个别引脚偏位无法插装的问题。

　　实际应用中，这类电位器的额定旋转寿命一般在一万次以上，能够满足常规消费电子和工业设备的使用周期要求，内部的碳膜片采用耐磨碳浆印刷，接触刷采用弹性铜合金材质，长期旋转磨损后也不会出现接触不良的问题，调节过程中的电阻值变化线性度好，不会出现调节到某一位置时电阻值跳变的情况，适合对调节精度有一定要求的控制场景。在设备结构设计选型时，如果需要用到小功率的连续电阻调节部件，这类带法兰安装的旋转电位器是性价比很高的选择，既可以通过法兰盘实现可靠的面板固定，也可以通过直插引脚直接和PCB板连接，不需要额外的接线端子，能够简化整体的装配流程，减少设备内部的接线数量，提升整体结构的可靠性。建模的时候还需要注意尾部引脚的成型角度，所有引脚需要保持平行，垂直于主体安装面，这样在插装的时候才能顺利过板，不会出现引脚顶弯的问题；轴柄和主体之间的旋转间隙需要控制在合理范围，间隙过大会导致轴柄晃动，调节的时候手感松散，间隙过小会导致旋转阻力过大，操作手感生涩。另外，电位器的止挡结构设计在主体内部，轴柄的旋转角度一般在270度左右，建模的时候需要还原这个旋转行程的限位结构，避免出现360度无限旋转的错误结构，和实际产品的使用特性保持一致。
