树莓派嵌入式主控防护外壳结构

　　这套防护外壳面向树莓派类单板计算机在工业现场、实验台架、教学装置和小型智能设备中的长期使用需求。裸板直接布置在设备内部时，焊点、排针和接口容易受到金属碎屑、线束拉扯、误触碰以及灰尘堆积影响，外壳通过上下扣合的盒体结构把核心电路板封闭在内部，同时保留必要的散热、固定和外接通道，使单板控制器能够以更接近工业模块的方式安装到整机系统中。

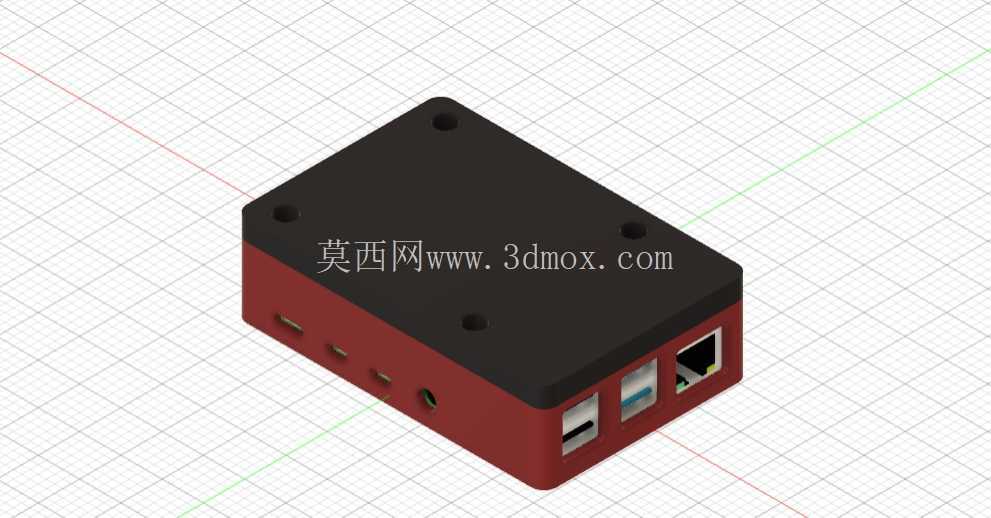

　　盒体采用低矮长方体布局，上盖为平整盖板，下壳承担侧壁、接口围挡和内部限位功能。上盖表面预留多个沉头安装孔，孔位沿板体轮廓分布，装配后螺钉头部不高出盖面，既保证上下壳连接可靠，也避免外壳叠放或贴装时出现干涉。盖板与下壳之间通过螺钉形成稳定压紧，四周侧壁连续封闭，能够减少手指直接接触带电焊点的风险，也能阻挡较大颗粒异物进入板卡区域。对于需要贴标签、写明接口定义或固定序列号的场景，平整上盖提供了较充足的标识面。

　　下壳前部按照单板计算机的外接接口顺序开设窗口，USB、以太网、电源以及音视频类接口均能从侧面露出。开孔不是简单放大处理，而是围绕接口金属壳外形设置边界，使插头插入后仍由盒体侧壁承担一部分侧向约束。现场维护时，网线、USB设备和供电线可以直接插拔，不需要拆开上盖；当线束受到横向牵拉时，外力主要作用在插头和外壳开孔边缘，降低板载接口被撬歪的概率。侧壁在接口之间保留实体筋位，这些筋位既能维持盒体刚度，也能区分不同接口区域，减少误插和相邻插头互相挤压的情况。

　　内部结构围绕电路板的安装边界展开。下壳底部设置与板孔对应的支撑柱，支撑柱高度使电路板离开底壁，背面焊点不直接接触壳体，形成绝缘间隙。板卡放入后由柱位限制水平窜动，上盖闭合时再通过限位面控制竖向间隙，避免运输振动中板卡与壳体发生摩擦。对于不同批次树莓派板卡，若接口位置和安装孔一致，可直接沿用该壳体；若局部元件高度存在差异，则需要在三维结构中核对芯片、排针和连接器的最高轮廓，防止上盖压件。

　　散热设计在这种封闭小盒中不能只依赖外观判断。上盖与主要发热芯片之间可根据实际温升保留导热垫空间，底壳和侧壁也可通过开孔、筋槽或局部减薄形成热传导路径。若应用在控制柜内无风环境，应重点核对CPU、电源管理芯片和网络芯片在满负载下的温度；若用于桌面演示或通风较好的设备舱，封闭盒体已经能够满足多数轻载控制任务。外壳边角做了过渡处理，没有尖锐突缘，搬运和安装时不易划伤线束，也适合3D打印或小批量机加工后的手工修整。

　　安装方式上，该壳体既可以平放于工作台，也可通过底部或侧面预留孔位固定到安装板、设备背板和型材框架上。设计时需要把插头插入后的外部占用空间纳入边界，尤其是网线水晶头、USB适配器和供电插头，往往会在盒体外侧额外伸出一段长度。若设备内部线束密集，应在接口前方保留插拔手位和线缆弯曲半径，不能只按盒体本体尺寸预留空间。上盖螺钉建议采用同一规格，便于现场工具统一；底壳支撑柱的孔径和壁厚则要根据打印材料、注塑工艺或数控加工材料调整，避免柱位过薄导致滑牙。

　　从整机集成角度看，这类外壳把开发板从临时验证形态转换为可固定、可维护、可防护的控制模块。它适用于数据采集网关、小型运动控制节点、视觉实验平台、物联网终端和教学实训设备。结构建模时应同步完成板卡包络、接口插件、螺钉、线缆弯曲和外部安装面的干涉检查，尤其要关注网口高度、USB开口公差、上盖内表面与最高元件之间的安全间隙，以及底壳支撑柱与板孔的同轴度。通过这些细节控制，外壳不仅起到遮盖作用，也能提高嵌入式主控在真实设备中的装配一致性和运行可靠性。
