按顶出芯式红黑透明按动书写笔结构

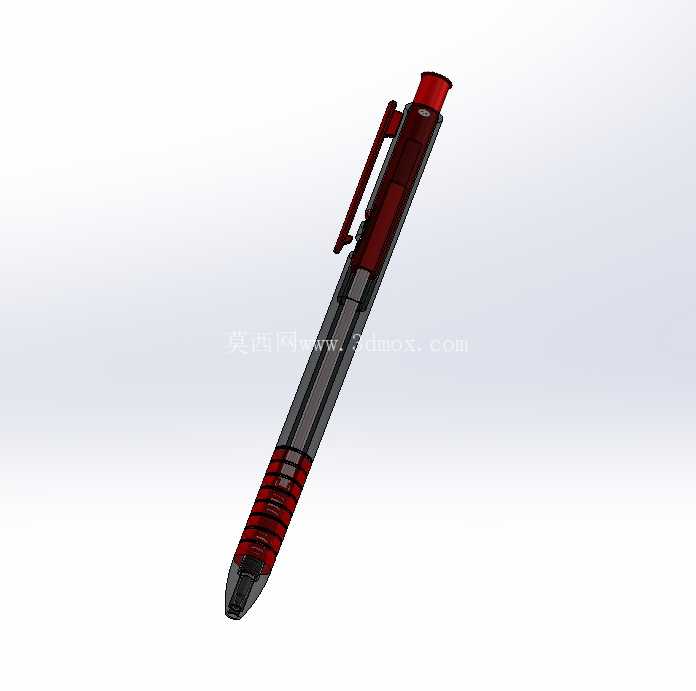

　　日常办公与教学场景中，按动式书写笔是高频使用的手持工具，区别于插拔笔帽的款式，按动结构无需额外收纳笔帽，单手握持即可完成笔尖伸出与收回的操作，能适配快速记录、现场标注、图纸批注等多类需要快速取用书写工具的场景，避免笔帽遗失导致的笔尖污损、衣物沾染墨渍等常见问题。这款按动笔的三维结构完全参照量产实物的装配逻辑搭建，整体采用细长圆柱式主体布局，笔身直径控制在12mm区间，总长度控制在145mm范围内，符合成年人单手握持的人机工程尺寸，握持段设置的多道环形防滑胶圈位置距离笔尖书写端约35mm，刚好对应日常握笔时食指与拇指的接触区域，胶圈的环形凸起高度控制在0.8mm，既可以增加握持摩擦力，长时间书写也不会因为凸起过高造成指腹压痕。

　　笔身主体采用半透明深色工程塑料材质，建模时预留了壁厚1.2mm的中空笔芯仓空间，可以适配通用规格的按动式中性笔芯或圆珠笔芯，笔芯仓内部设置了两条轴向定位筋，筋条高度0.5mm，刚好卡住笔芯的塑料笔杆外壁，避免书写过程中笔芯出现径向晃动导致的笔尖偏移、出墨不畅问题。顶部的按动按压帽采用红色工程塑料材质，按压帽与笔身内部的按动棘轮结构做了联动配合，按压行程设置为4mm，每次按压可以完成笔尖伸出锁定、收回解锁两个状态的切换，按压帽边缘做了R1.5的圆角过渡，避免按压时棱角硌压指腹。

　　笔身上部集成的一体式笔夹采用和按压帽同色的红色塑料材质，笔夹与笔身外壁的间隙设置为2mm，既可以夹持在笔记本封皮、工装口袋布料上，也不会因为间隙过小导致布料卡入笔夹与笔身的缝隙中，笔夹根部做了加厚的过渡圆角，反复夹持弯折时不会出现应力集中断裂的问题。笔尖位置的锥形笔头采用和笔身一致的深色半透明材质，内孔做了阶梯式结构，最前端的出芯孔直径3mm，刚好容纳笔尖金属头伸出，阶梯面可以顶住笔芯的前端定位台阶，保证书写时笔尖的伸出长度固定在5mm，既不会因为伸出过长导致笔尖受力弯折，也不会因为伸出过短导致笔身前端纸面剐蹭。

　　建模过程中所有零件的装配间隙都参照量产注塑件的公差标准设置，塑料零件之间的配合间隙控制在0.1-0.15mm区间，活动的按动结构零件之间预留0.2mm的活动余量，避免注塑生产时因为塑料收缩率差异导致的装配卡滞、按动不畅问题。笔身的外观分色区域做了清晰的结构拆分，红色部件包含顶部按帽、笔夹、握持段防滑胶圈、笔尖装饰环，其余部分为半透深灰材质，分色位置都设置在零件的装配分界处，不需要额外做表面喷涂工艺，直接通过不同颜色的塑料粒子注塑即可完成外观效果，能有效降低量产时的工艺成本。从结构验证的角度，这个三维模型完整还原了按动笔内部的弹簧安装位、棘轮锁定结构、笔芯复位弹簧的空间位置，弹簧的线径、中径、自由长度都按照实际装配需求预留了空间，装入标准弹簧后即可实现完整的按动复位功能，不需要额外调整结构尺寸。对于文具结构设计从业者来说，这个模型可以作为按动类书写工具的结构参考，直接在此基础上调整笔身直径、握持段纹理、外观配色即可衍生出不同定位的书写笔产品，也可以用于人机工程验证时的3D打印手板制作，验证握持手感、按动力度、夹持稳定性等实际使用指标。
