桌面型激光雕刻切割机框架传动机构

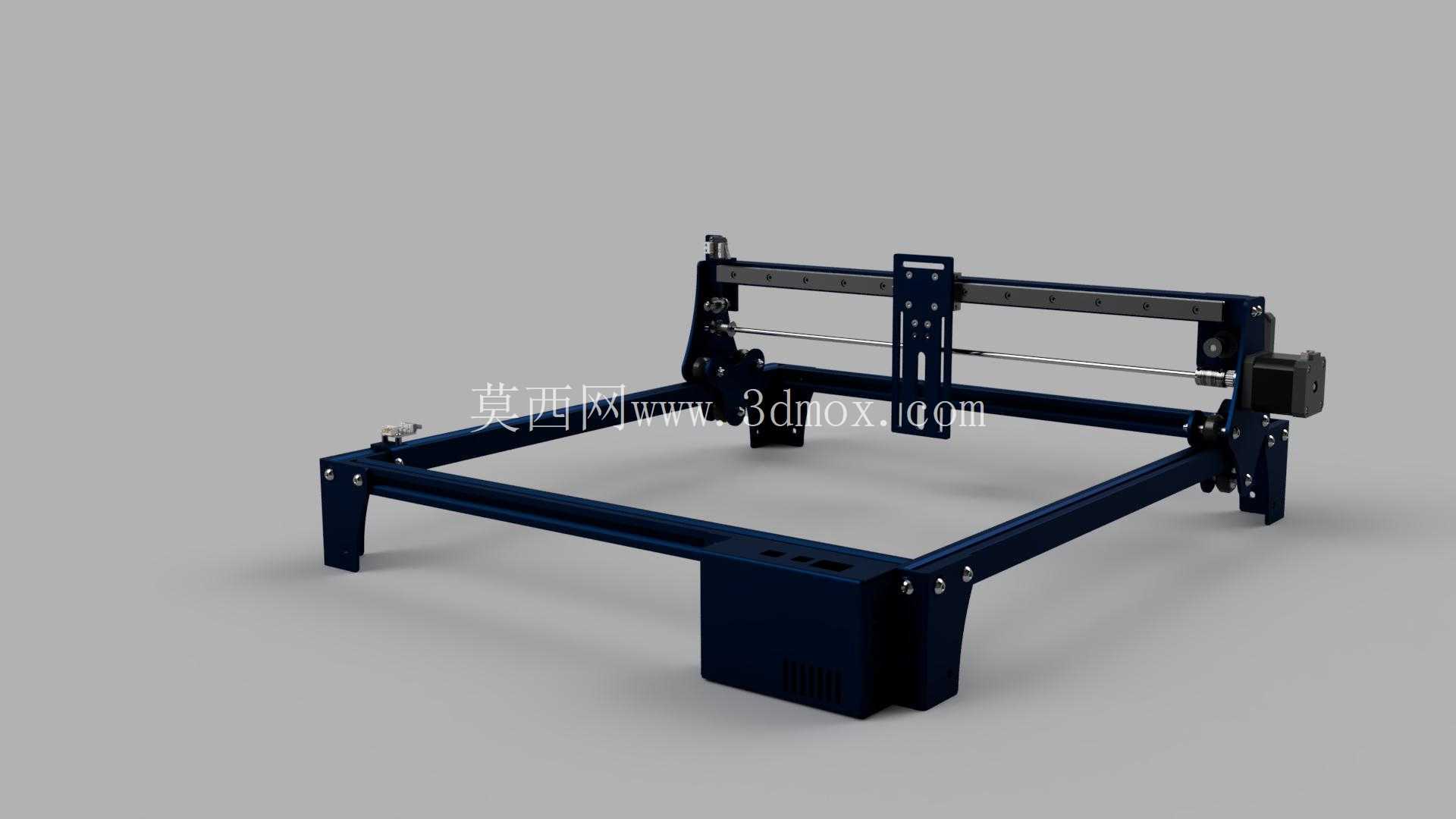

　　这套框架传动结构主要面向小型桌面级激光加工场景，适配文创产品打标、薄型非金属板材切割、小尺寸工件表面蚀刻等加工需求，常见于个人工作室、校园创客空间、小型广告加工门店的日常加工作业，可覆盖亚克力、薄木板、皮革、卡纸、阳极氧化金属表面等多种材质的加工工序，无需大型工业设备的占地与配套投入，就能完成常规的小批量激光加工作业。从结构布局来看，整体采用矩形底框加龙门移动的经典布局，底框作为整机的承载基础，采用拼接式型材结构设计，四个支脚直接集成在底框边角位置，省去了额外的可调脚座安装工序，放置在普通平整工作台面即可保证基础稳定性，底框前部预留的电控安装腔体，可直接集成主控板、激光驱动模块、散热组件等核心电控部件，无需额外设计独立电控箱，大幅压缩整机的横向占地尺寸，常规桌面放置时不会占用过多工作台操作空间，适配多数常规办公桌面、工作台的摆放边界。

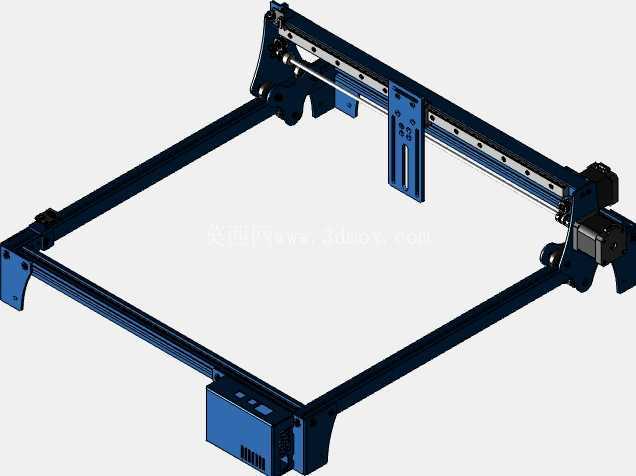

　　龙门部分采用双轴同步传动设计，两侧的竖板直接与底框侧边的直线导轨配合，由同步带带动实现Y向的往复移动，龙门横梁上搭载的激光头安装滑座，同样通过同步带传动实现X向的移动，两个方向的运动模组均采用光轴加线性轴承的导向组合，相比线轨方案成本更低，同时能满足小型激光加工所需的运动精度要求，滑座上预留的激光头安装位可适配不同功率的小型激光模组，安装孔位采用通用间距设计，更换不同功率的激光头时无需重新打孔调整，直接通过螺栓锁紧即可完成适配。

　　设计过程中优先考虑了装配便捷性，所有框架连接位置均采用螺栓锁紧的拼接结构，无需焊接工序，普通用户按照装配流程即可完成整机组装，各传动位置的同步带张紧结构直接集成在竖板与滑座端部，调整张紧度时无需拆卸整机外罩，仅通过端部的张紧螺栓即可完成同步带松紧度的调节，日常维护的操作门槛极低。从安装边界来看，整机框架的长宽尺寸控制在桌面设备的常规范围内，高度方向预留了足够的工件放置空间，可加工的工件厚度覆盖多数薄型加工材料的需求，龙门移动行程范围内无多余结构干涉，加工区域完全开放，放置异形工件时可通过调整工件位置避开框架遮挡，满足不同形状小工件的加工需求。

　　结构的受力设计上，底框的型材截面经过受力校核，承载龙门组件高速往复移动时不会出现明显形变，两侧竖板与导轨的连接位置增加了加强筋结构，避免长期高速移动导致的连接位置松动，横梁采用轻量化的型材设计，在保证直线度的前提下降低了移动负载，可适配常用的42型步进电机驱动，无需大扭矩电机即可带动龙门实现平稳的高速移动，运动过程中的震动控制在合理范围内，不会因机架震动导致激光加工出现纹路偏移、打标深浅不一的问题。这套框架结构没有集成多余的冗余功能，所有结构设计都围绕小型激光加工的实际需求展开，既保证了基础的运动精度与结构稳定性，又控制了整体的制造成本与装配难度，对于想要搭建小型激光加工设备的结构设计人员来说，可直接参考其布局思路调整行程尺寸，适配不同的加工幅面需求，也可在此基础上增加外壳、排烟、对焦等辅助结构，快速完成整机的方案设计。
