高水头冲击式水轮机转轮水斗结构

　　冲击式水轮机主要布置在高水头、小流量的水力发电场景中，常见于山区引水式电站、长输水管蓄能电站以及高落差径流开发项目。与反击式机组依靠水流全周充满流道并产生压差做功不同，冲击式转轮在大气环境中旋转，喷嘴将压力水管中的水能转化为高速自由射流，射流冲击布置在轮缘上的水斗后改变方向，把动量传递给转轮，再由主轴带动发电机输出机械能。该类结构对水头变化适应性较强，在枯水期流量减小或多喷嘴分组投运时仍能保持较稳定的运行效率，因此在高海拔、窄河谷、引水管线较长的电站中具有明显工程价值。

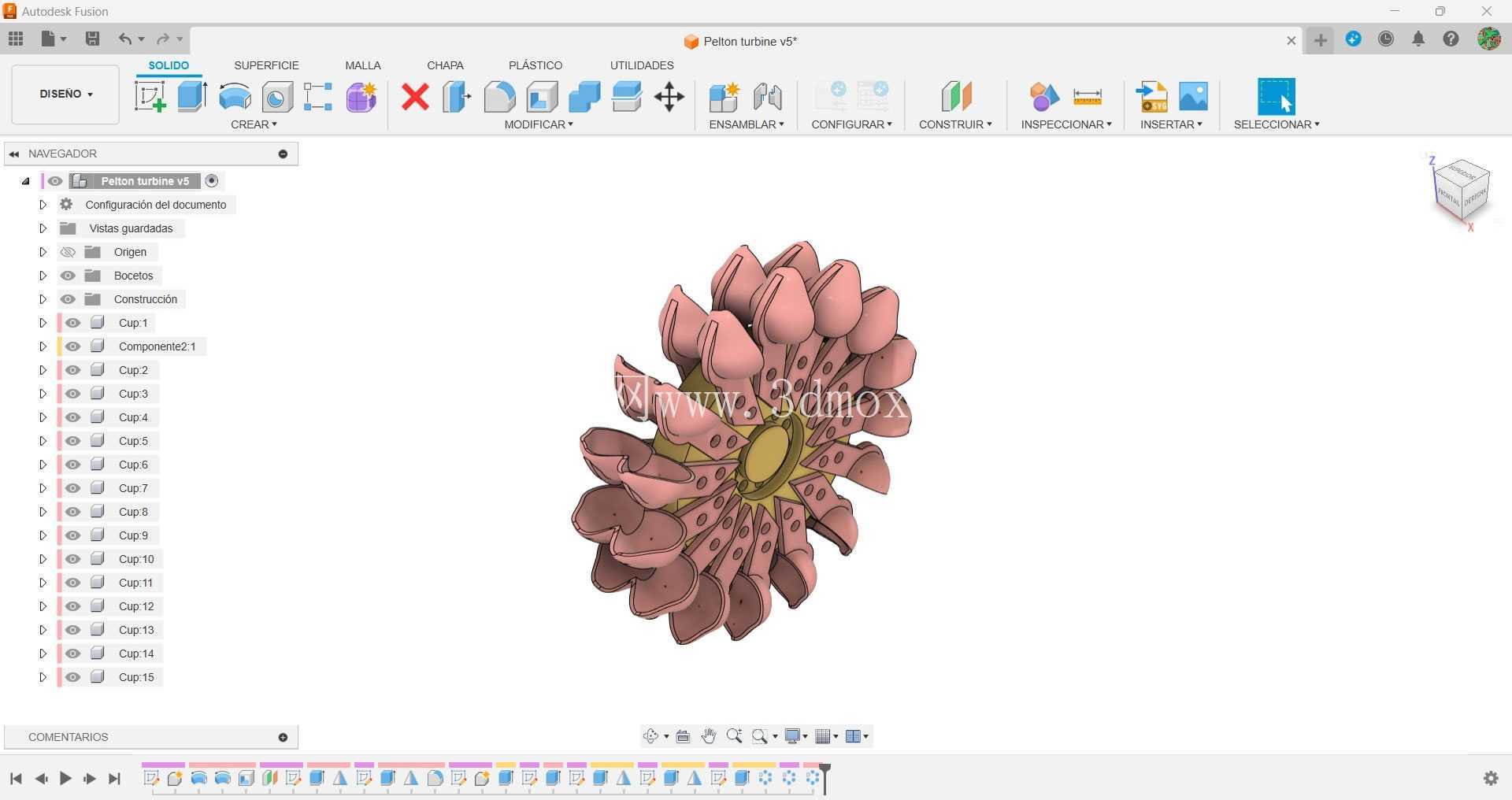

　　本模型重点表现的是冲击式水轮机的核心转动部件——转轮及其周向水斗。水斗沿轮盘外缘均匀分布，外形类似对称分瓣的勺状结构，中间设有分水刃， incoming jet 被分水刃劈分为两股，沿左右斗面平滑转向后从两侧排出。这样的曲面不是单纯的装饰造型，而是决定能量转换效率的关键：斗面入口段需要承接射流并降低冲击损失，中部引导水流完成近反向偏转，出口段则让水流以较低剩余速度离开，避免回水撞击后续水斗或产生较大的制动损失。水斗根部与轮盘连接区域承受周期性射流脉冲、离心载荷和水力激振，建模时需要保证过渡圆角、壁厚变化和根部加强形态连续，不能出现突兀的几何折角。

　　从结构设计角度看，转轮的外径、水斗数量、节距和斗宽需要与喷嘴射流直径匹配。水斗过少会导致射流在两个斗之间漏过，形成能量浪费；水斗过密则会增加出水干扰、摩擦损失和制造难度。实际选型中，通常根据单机流量、设计水头、喷嘴数量、转速和比转速确定转轮节圆直径，再校核水斗入口是否能够完整截取射流。模型中轮缘水斗呈密集环形排列，能够直观反映多水斗顺序受流的工作方式：当前水斗离开射流区前，后一水斗应及时进入射流作用范围，使扭矩输出尽量连续，降低主轴转速波动。

　　安装边界方面，转轮中心区域需要与主轴、轮毂或连接法兰形成可靠配合。轮盘中央的环形基体承担定位和扭矩传递任务，轴向长度受主轴端距、机壳内腔和喷嘴布置限制；外径则受机壳内飞溅空间、折向器动作范围以及检修吊装通道约束。设计时不能只关注转轮本身，还需同步考虑喷嘴中心线与水斗节圆的相对位置、射流入射角、机壳内排水坡度以及尾水排出方向。若射流位置偏高或偏低，都会造成水斗单侧受力增大，引起振动、气蚀样剥蚀或斗面不均匀磨损。

　　三维建模过程中，水斗曲面宜采用放样、边界填充或多截面曲面方式构建，并在分水刃、斗唇、根部圆角处保持曲率连续。单个水斗完成后，可通过圆周阵列形成整体转轮，但阵列前应检查相邻水斗之间的最小间隙，尤其要关注出水边是否在旋转过程中与射流或排出水流发生干涉。轮盘与水斗根部可按一体化铸造思路处理，也可根据制造工艺拆分为斗体、轮盘和紧固件，但小型机组多采用整体铸锻后数控加工，以减少连接薄弱环节。

　　在工程应用里，这类转轮还要面对含沙水流磨损、频繁负荷变化和喷嘴启闭冲击。斗面入口边缘若硬度不足或圆角不合理，长期运行后容易出现磨粒冲刷沟槽；分水刃钝度过大则会增加射流分裂损失。因此结构模型不仅用于外观展示，也可作为后续流道分析、铸造工艺评估、数控加工余量设定和检修测绘的基础。通过观察水斗的空间姿态、轮盘包覆关系和中心安装区域，设计人员能够进一步校核喷嘴-转轮匹配关系，并为高水头电站机组的选型、改造和备件测绘提供直接参考。
