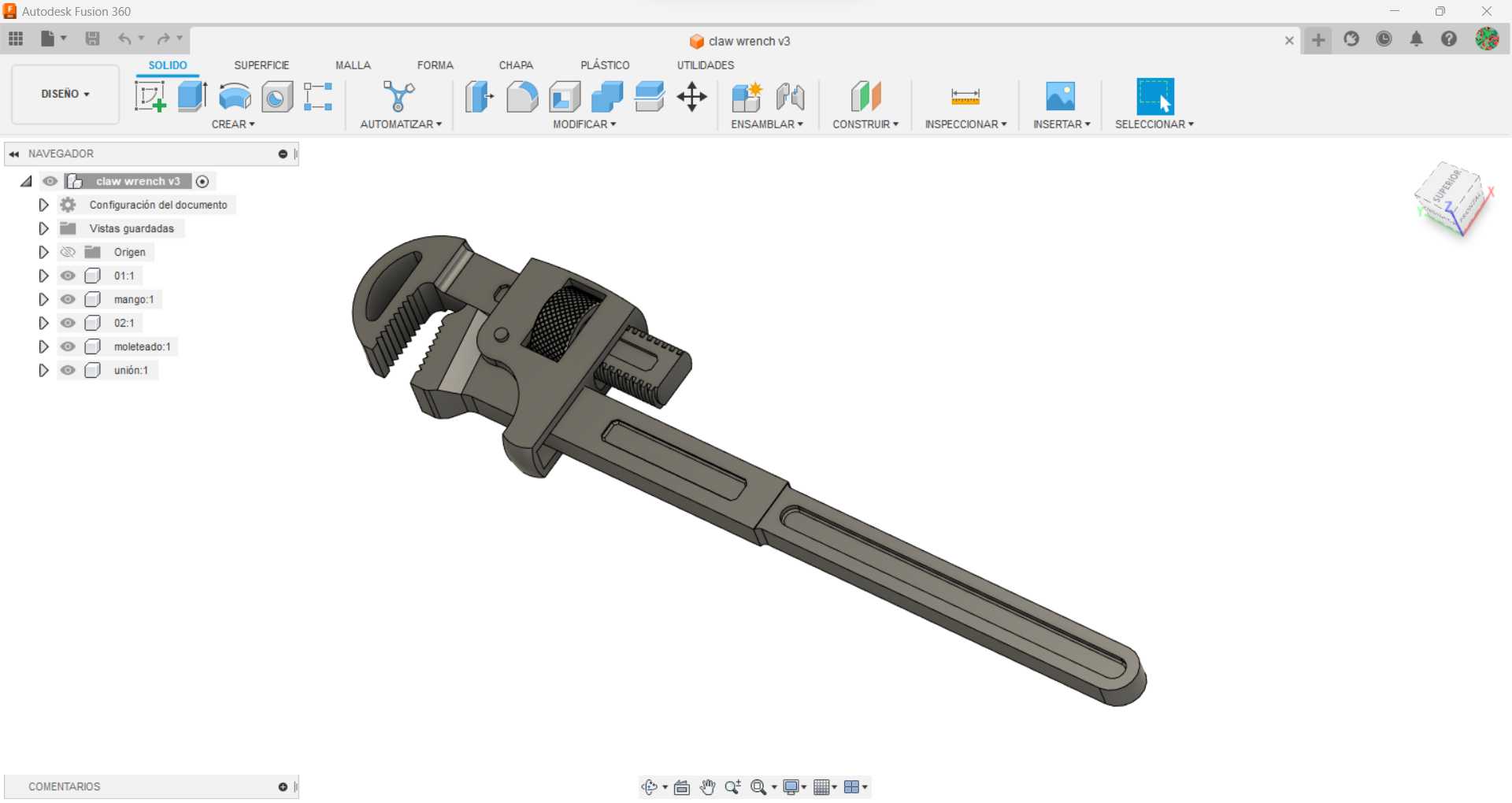

可调式重型管钳爪形扳手结构设计

　　这款爪形扳手也就是日常运维场景里常用的重型管钳，核心应用场景覆盖油气管道铺设、给排水管网检修、工业阀门安装、设备管路拆装等多个领域，是现场运维人员、管道装配工、设备维修班组的标配手动工具，主要用来应对常规开口扳手无法夹持的圆柱形管件、锈蚀螺母、大扭矩紧固工况，解决光滑圆柱面工件夹持打滑、锈蚀紧固件咬死后无法施力的现场难题。从功能特性来看，这款扳手采用活动颚爪配合齿条调节的结构，颚部加工有深度均匀的锯齿形咬齿，齿尖做了淬火硬化处理，夹持管件时齿尖可以嵌入工件表层，即便管件表面有油污、锈迹也能保证足够的咬合力，不会出现施力过程中打滑脱开的问题；手柄部分采用长力臂设计，整体力臂长度与颚部最大开口尺寸做了匹配优化，操作人员施加正常握力即可输出足够的紧固扭矩，不需要额外加接延长杆就能满足常规DN15到DN50管径的管件拆装扭矩要求，同时手柄表面做了防滑凹槽结构，握持时贴合手掌轮廓，长时间施力也不容易出现磨手、打滑的情况。

　　设计过程中优先考虑了现场使用的耐用性需求，颚爪与齿条的配合间隙控制在0.1mm以内，调节活动颚时滑动顺畅无卡滞，调节到对应开口位置后齿条啮合紧密，承受大扭矩时不会出现颚部偏移、跳齿的问题；整体结构没有多余的复杂零件，拆解维护十分方便，现场如果出现齿面磨损、弹簧卡销失效的情况，只需要更换对应小零件就能继续使用，不需要整体报废，能有效降低一线运维的工具采购成本。

　　从安装边界与尺寸适配来看，这款扳手的颚部最大开口可以覆盖常规水暖、工业管路的常用管径，整体长度适配狭小空间操作需求，在管道井、设备夹缝这类操作空间受限的场景下，也能完成小角度回转施力，不需要过大的操作空间就能完成紧固件拆装；颚部的开合范围做了多档位适配，既可以夹持六角头的标准螺栓螺母，也可以加持圆形的钢管、铜管类工件，不需要更换工具就能完成不同类型工件的拆装作业，能有效减少现场作业时携带工具的数量，提升运维作业的效率。实际使用中，这类扳手的受力薄弱点主要在颚爪与齿条的啮合位置，设计时对该位置做了加厚处理，同时通过圆角过渡消除应力集中点，承受额定最大扭矩时不会出现颚爪断裂、齿条崩齿的问题，完全满足工业现场复杂工况下的高强度使用需求。
