卧式直连离心泵整机结构设计

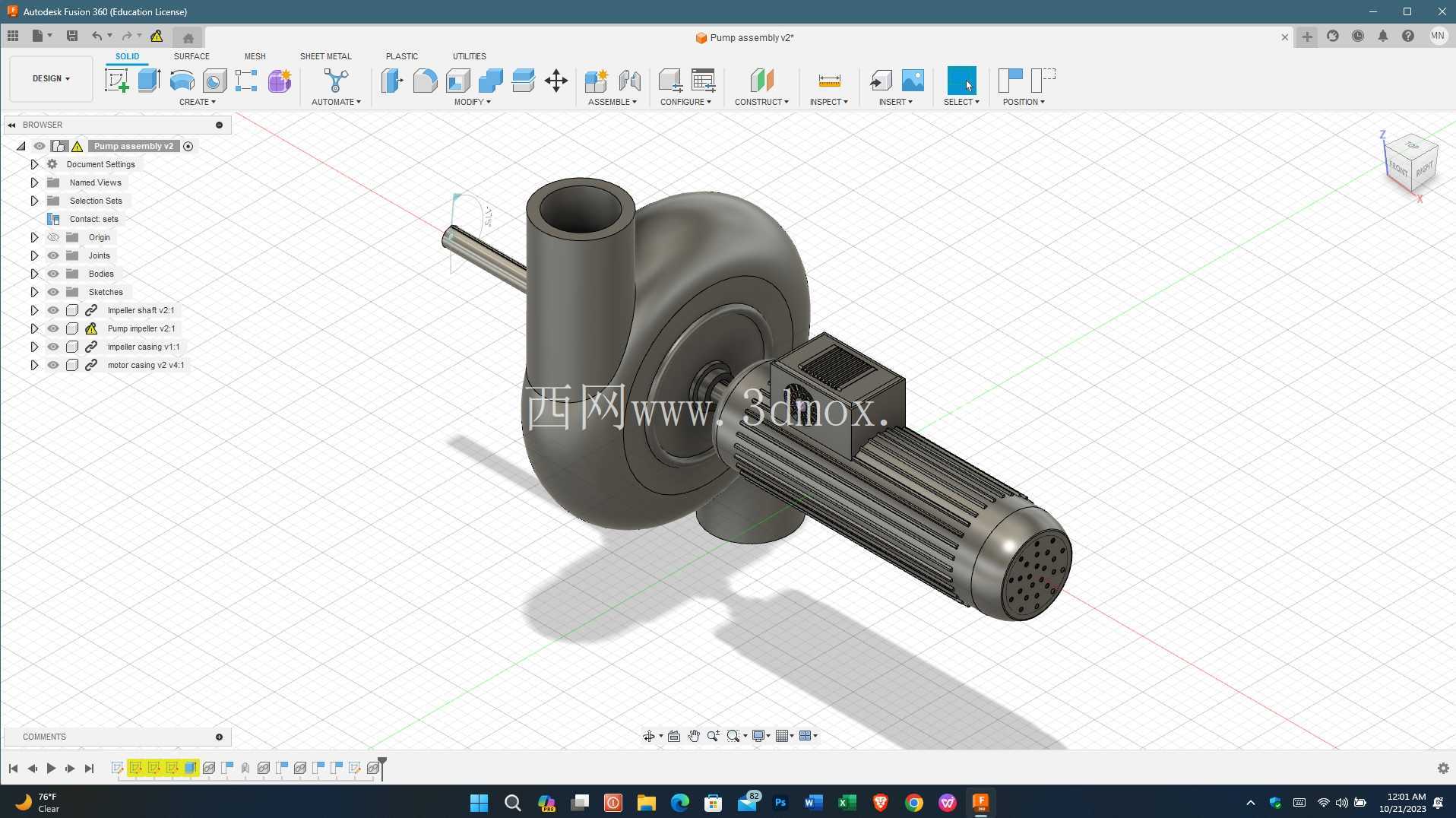

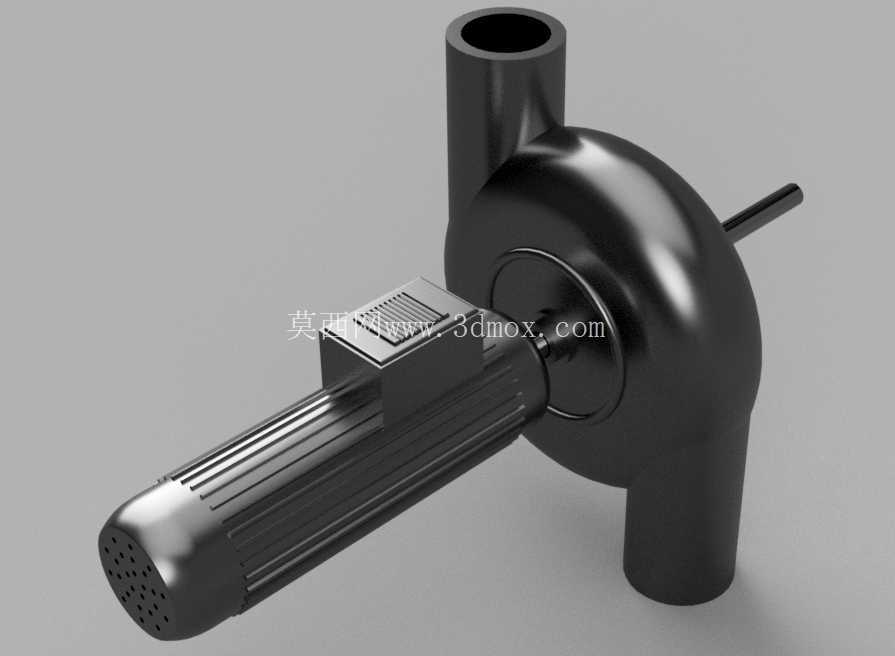

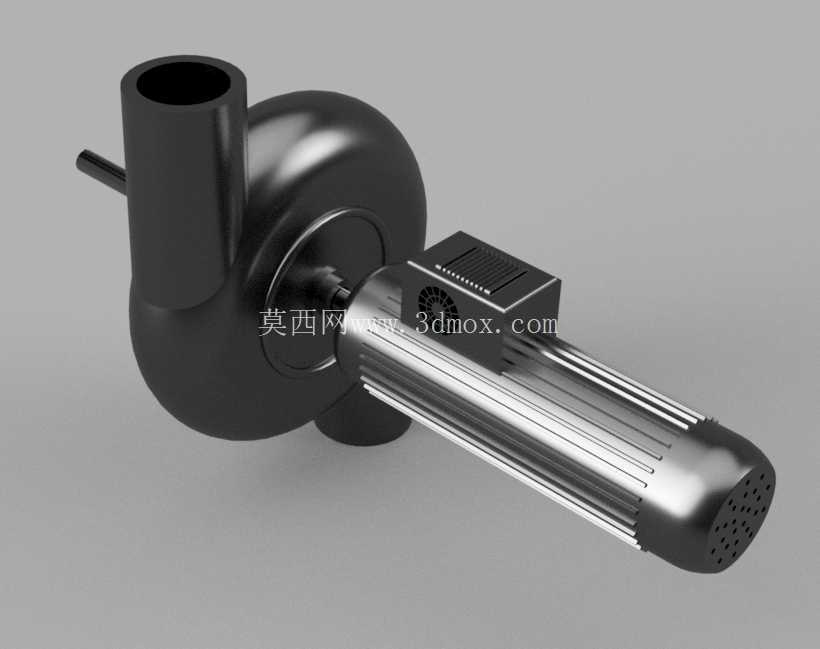

　　这套卧式直连离心泵的三维结构，完全围绕中小型流体输送工位的实际安装与运行需求搭建，没有做多余的装饰性造型，每一处轮廓都对应泵组运行时的功能逻辑。从整机布局来看，驱动段与涡壳泵段同轴直连，省去了传统联轴器传动的中间支架与对中调整空间，整机轴向长度被大幅压缩，在撬装设备、车载流体系统、小型工艺管路这类预留安装空间局促的场景里，布置灵活性远高于带分体底座的长轴泵组。

　　泵体的涡壳流道采用渐扩式蜗形轮廓，进水口沿轴向正对叶轮中心，出水口垂直向上延伸出标准对接法兰段，这种走向完全匹配离心泵的流体做功逻辑：流体从轴向进入叶轮腔后，被高速旋转的叶轮施加离心力，沿径向甩入涡壳流道，流道过流断面沿周向逐步扩大，把流体的动压平稳转化为静压，最终从垂直出口送入管路。叶轮藏在涡壳腔体内部，叶片采用后弯式曲面造型，建模时同步保留了叶片与涡壳内壁之间的合理间隙，既避免运行时叶轮与泵体发生刮擦，又能把容积效率控制在合理区间，不会因为间隙过大造成大量流体回流泄压。泵体侧面延伸出的轴封安装位，预留了机械密封的整套装配空间，包括静环座、动环配合面、密封压盖的安装台阶，现场维护时不需要拆解整个涡壳，只需拆开侧端压盖就能更换密封件，大幅降低停机检修的工作量。

　　驱动段采用一体化风冷电机结构，外壳沿周向布置了整圈平行散热筋，这些散热筋不是随意添加的凸起：电机运行时定子产生的热量通过机壳传导到散热筋表面，配合电机尾部自带的风叶随轴转动产生的轴向气流，能顺着散热筋之间的沟槽快速把热量带走，即使在连续运行的工况下，机壳温升也能控制在绝缘等级允许的范围内。电机尾部的端盖上均匀分布了通风孔，既保证冷却风可以顺畅进入电机内部，又通过开孔的尺寸限位阻挡大尺寸杂物进入风腔，避免风叶被卡滞。电机输出轴直接伸入泵腔与叶轮锁紧，轴系两端分别由电机端的深沟球轴承和泵端的支撑轴承承载，建模时已经预留了轴承的安装挡肩、轴用卡环槽以及轴端锁紧螺母的配合位置，装配时叶轮从轴端套入后通过螺母锁死，再依次装好密封件、泵盖，就能完成整机组装，不需要额外加工传动连接件。

　　从安装边界来看，整机底部的支撑脚直接与涡壳下侧、电机下侧的壳体一体成型，两个支撑脚的安装孔位同轴度在建模时就做了约束，现场安装时只需要在基础钢架或者混凝土基础上对应打两个安装孔，穿入固定螺栓就能完成泵组定位，不需要额外调校电机与泵体的同轴度——因为直连结构的轴系在零件加工阶段就已经保证了同轴精度，从根源上消除了联轴器不对中带来的振动、轴封偏磨问题。进出口的对接法兰端面都预留了标准密封面宽度，管路对接时可以直接夹持密封垫片，不需要额外焊接转换接头。整机的径向最大轮廓出现在涡壳的最外侧，布置管路时只需要在出水口上方留出足够的法兰拆装空间，在电机尾部留出接线盒与通风散热的操作距离，在泵体侧方留出机械密封检修的操作空位，就能满足全生命周期的安装、运维需求。

　　这类泵组的适用场景覆盖非常广，小型工业循环水系统、机床冷却供水、暖通空调水循环、小型化工流程的洁净流体输送、农用灌溉的加压工位都能匹配。建模过程中所有配合面都按照实际装配公差逻辑做了约束：涡壳与泵盖的结合面预留了密封垫的压缩厚度，轴承与轴的配合采用基孔制过渡配合尺寸，叶轮与轴的配合段保留了键槽结构，用来传递扭矩避免叶轮运转时打滑。整个结构没有采用复杂的特殊零件，所有壳体、端盖、叶轮都可以通过常规铸造或者机加工完成，量产时模具成本低，备件通用性强，运维人员只需要常备密封件、轴承这类易损件，就能覆盖绝大多数故障维修需求。和立式管道泵相比，这种卧式结构的重心更低，运行时的振动幅值更小，对基础的承重要求更低，哪怕是焊接在薄型钢架上的撬装设备，也不会因为泵组运行振动出现管路焊缝疲劳开裂的问题。
