带方法兰连接端的90度管道弯接头

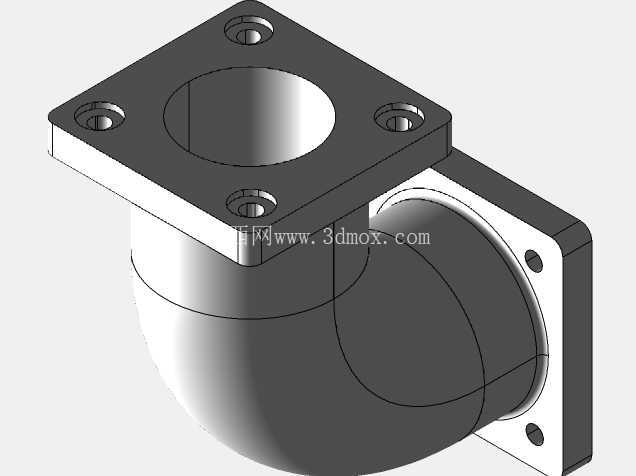

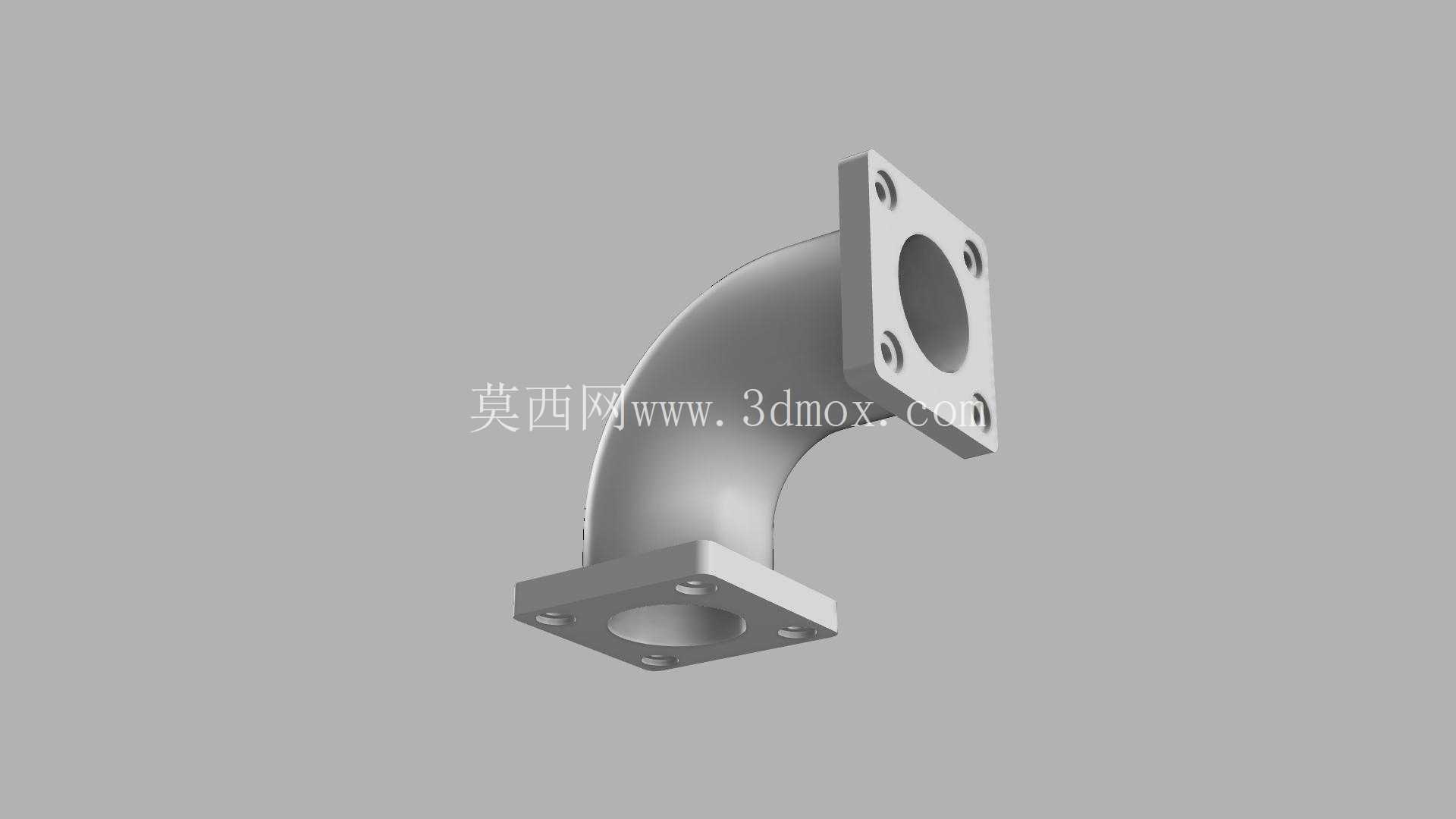

　　在流体输送管路的现场布设中，受设备安装空间限制、管路走向避让需求，直管段往往无法直接完成两个不同朝向接口的对接，90度弯接头就是管路系统里承担转向连通功能的核心管件。这款弯接头两端没有采用常见的螺纹对接或者快插结构，而是直接在弯管的两个接口端一体成型出方形法兰盘，法兰盘的四个角位预留了贯通螺栓孔，对接时可以和配套管路端的方法兰面完全贴合，穿入紧固螺栓后即可实现刚性密封连接，相比螺纹旋接的弯头，这种法兰连接形式的承压能力更强，对接同轴度更容易保证，也方便后期管路拆解维护，不需要转动整段管路就能完成拆装作业。

　　从实际工况适配来看，这类带方法兰的弯接头常出现在液压站油路布设、工艺水处理管路、小型空压机气路以及实验台流体回路里，尤其是在设备内部管路排布紧凑的场景下，方形法兰的外轮廓占用空间比同通径的圆形法兰更小，四个螺栓的锁紧点位分布规整，现场装配时扳手操作空间预留更灵活，哪怕弯头周边紧贴设备机架或者其他管线，也能顺利完成螺栓紧固。弯头的弯曲段采用平滑圆弧过渡，没有直角弯折的突变结构，流体在转向过程中不会在拐角处形成剧烈涡流，既可以降低管路内的压力损失，也能减少带颗粒介质输送时颗粒对拐角内壁的冲刷磨损，延长管件的使用寿命。

　　做结构设计的时候，首先要锁定的核心参数是两端接口的中心距，也就是两个法兰密封面的中心轴线交点到各自法兰端面的距离，这个尺寸直接决定了弯头在装配空间里的占位边界：如果弯头安装在设备机柜内部，需要提前核对弯曲段的外圆弧半径，避免圆弧外壁和机柜内壁、相邻电气元件发生干涉；两端方形法兰的边长、法兰厚度、螺栓孔的孔距与孔径，都要和对接端的法兰尺寸完全匹配，螺栓孔的中心位置要相对于法兰中心对称分布，保证装配时螺栓可以顺利穿入，不会出现孔位错位强行锁付导致法兰变形、密封面贴合不严出现泄漏的问题。

　　建模过程中，弯曲段的管壁厚度要保持均匀过渡，不能在圆弧弯折区域出现壁厚局部减薄的情况——流体带压运行时，弯折位置本身就是应力集中的高发区域，如果壁厚不均，承压后很容易在薄壁处出现鼓胀甚至开裂。两端法兰和弯管本体的衔接位置要做顺滑的圆角过渡，避免直角相接形成焊接应力或者铸造应力缺陷，如果该零件采用铸造工艺生产，衔接处的圆角还能改善熔融金属的充型流动性，减少铸件内部出现缩孔、气孔的概率。法兰的密封端面要预留足够的平面加工余量，实际生产中端面需要铣削加工保证平面度，这样两端法兰对接加装密封垫片之后，才能均匀压紧垫片，实现可靠密封。

　　选型应用时，还要结合管路内输送介质的特性确认弯头通径：弯管的内孔直径要和对接管路的内径保持一致，避免接口处出现通径突变，介质流经变径位置时会产生额外的紊流噪音，长期运行还会在变径台阶处堆积介质杂质。如果是用在有振动的设备管路中，比如泵组出口的转向位置，法兰连接的刚性可以更好抵消管路振动带来的接口松脱风险，搭配弹垫锁紧螺栓之后，长期运行的密封稳定性远高于小通径螺纹弯头。整个零件的结构没有多余的复杂特征，加工工艺性好，不管是铸造成型后二次机加工，还是采用棒料直接铣削加工小批量样机，都能快速产出合格零件，完全适配各类紧凑型流体管路的转向连接需求。
