33毫米激光模组可调式固定夹持座

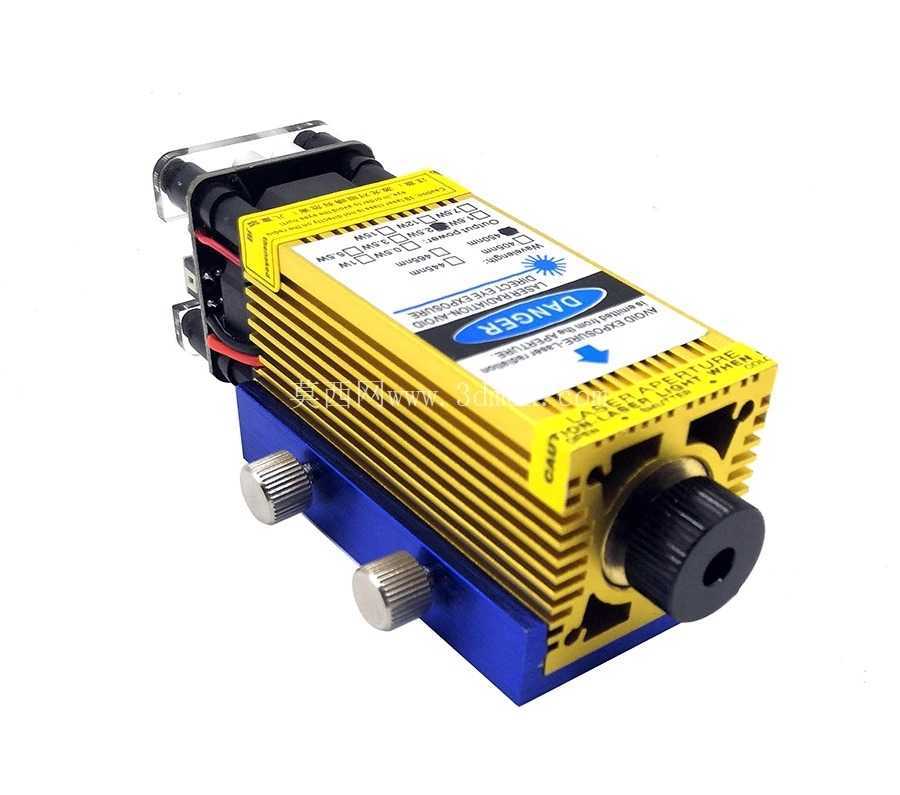

　　这套夹持固定结构主要面向桌面级激光加工、小型光学实验台架、DIY数控改造场景里的圆柱型激光发射模组使用，适配外径33mm的标准激光管，解决常规安装件无法微调投射位置、锁紧后容易滑移的痛点。日常在小型激光雕刻机改装、打标工位辅助定位、教学实验光路搭建、3D打印机加装激光头的项目里，这类支架的使用频率非常高：很多用户直接把激光模组塞进光孔靠顶丝硬压，不仅同轴度没法保证，设备运行振动后还会出现光轴偏移，切割焦点跑偏，反复校准要耗费大量调试时间。

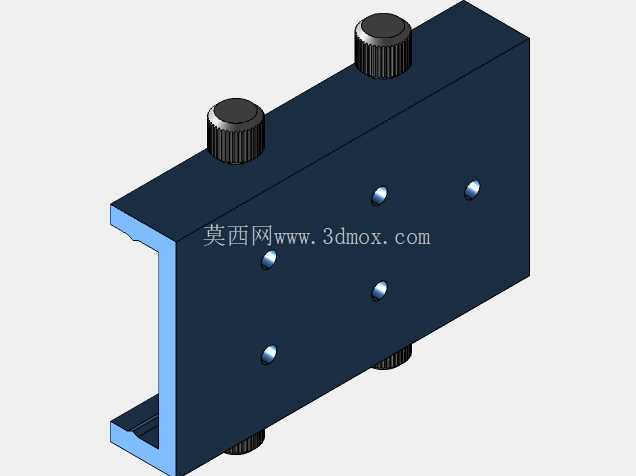

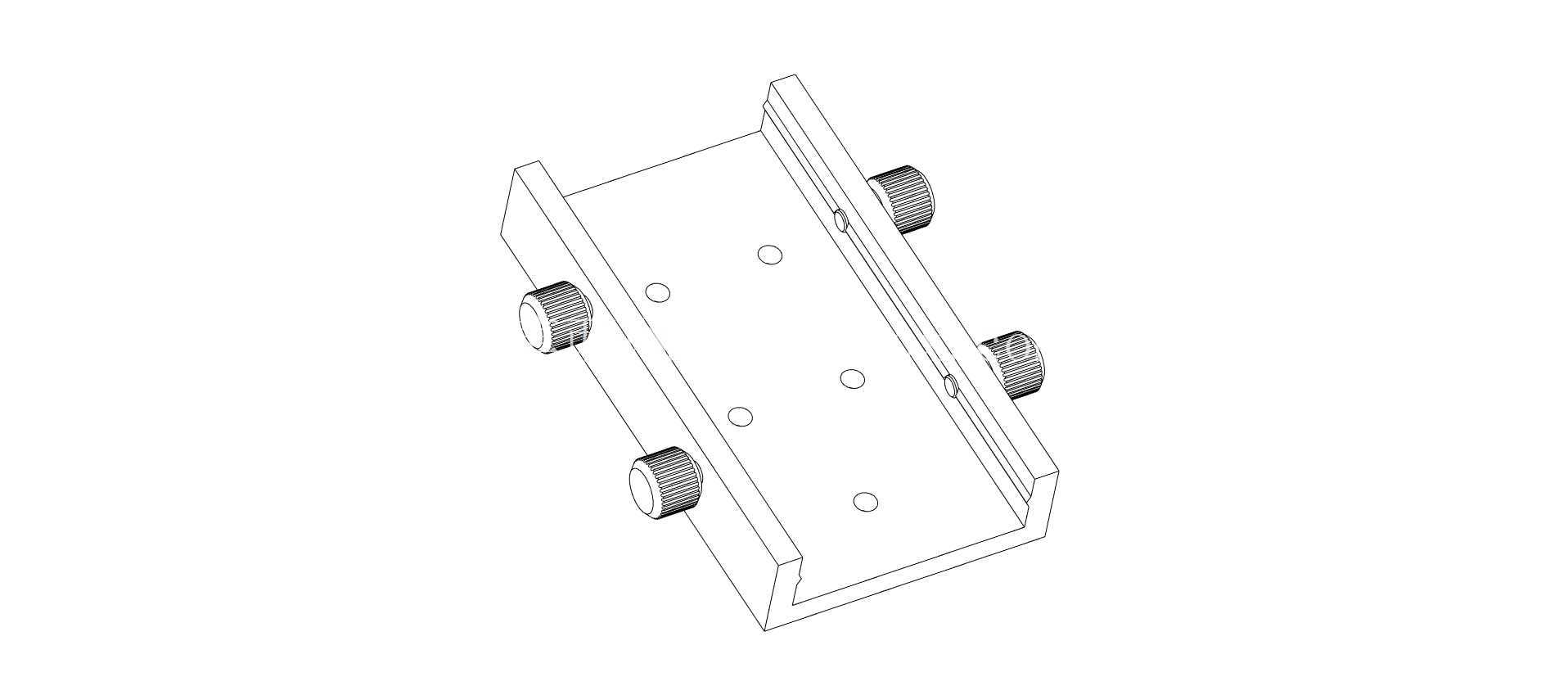

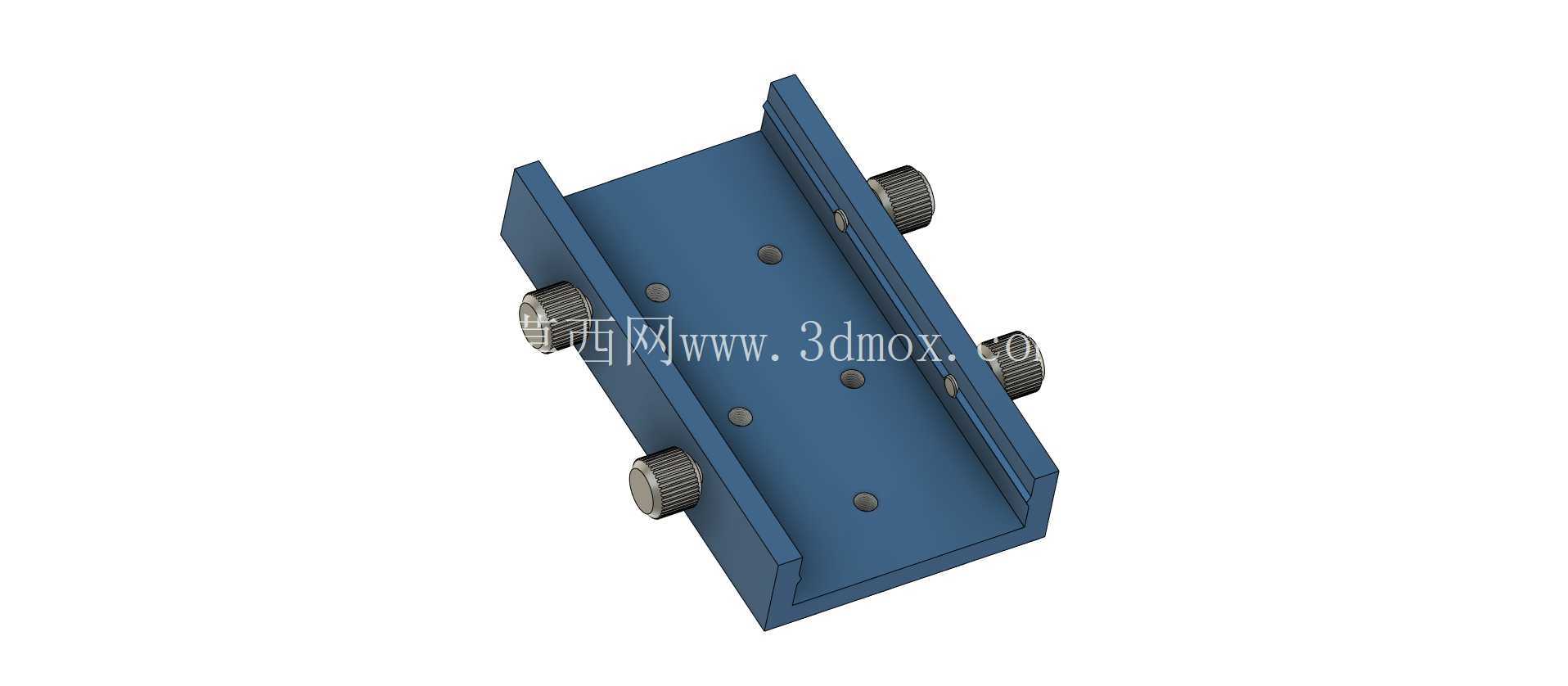

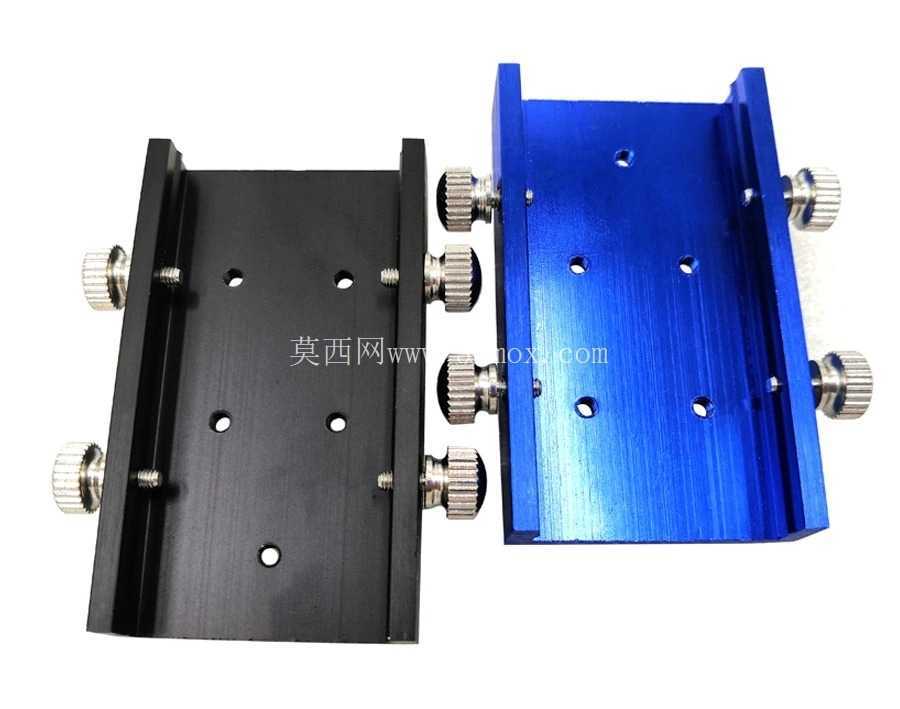

　　从结构细节来看，主体采用槽型折弯式的基座构型，整体为U型通槽布局，基座底板预留了多组阵列排布的安装沉孔，既可以直接穿螺栓固定在铝型材工作台面、设备移动滑台上，也能根据安装位的孔距灵活调整固定点位，不用额外打孔改造原有设备。两侧立板对应位置加工了同轴的穿装孔位，激光模组从侧向穿入后，六颗滚花头锁紧螺钉分别从两侧、上下方向抵紧模组外壁，多点位夹持的受力分布更均匀，不会像单颗顶丝那样把薄壁激光管压出凹痕，也避免了单点锁紧带来的模组倾斜偏差。

　　调试逻辑上的设计考量非常贴合现场使用习惯：滚花螺钉不需要借助内六角扳手，徒手就能拧动，初次对光的时候可以先松掉所有顶丝，手持激光模组上下、左右小幅度平移倾斜，把红光指示点对准加工原点、确认焦距符合雕刻/打标要求之后，再逐颗交替拧紧螺钉，锁紧过程中不会因为单侧受力把模组顶偏。如果后续需要更换不同功率的同外径激光管，只需要松开螺钉抽出旧模组，换装新管后重新对位即可，基座本身不用从设备上拆卸，重复安装的定位一致性远高于扎带、热熔胶这类临时固定方式。

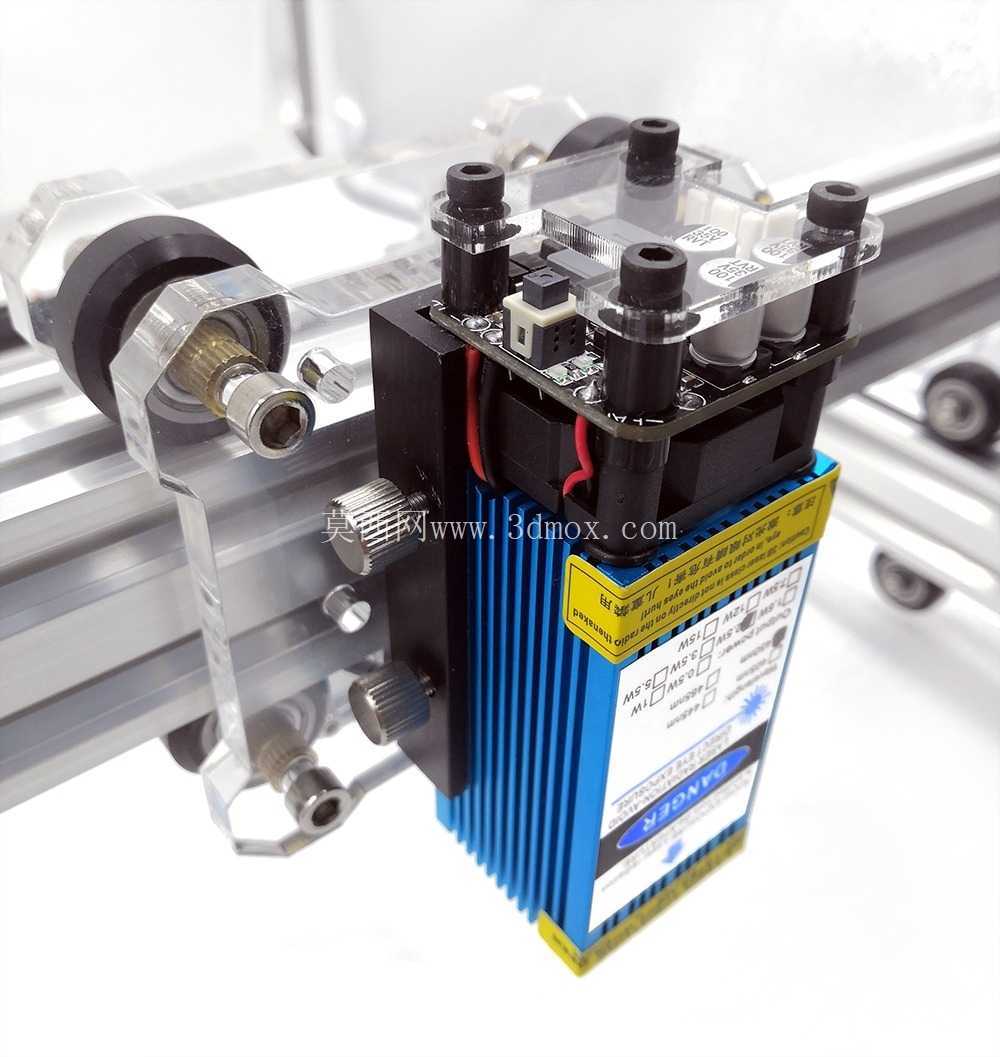

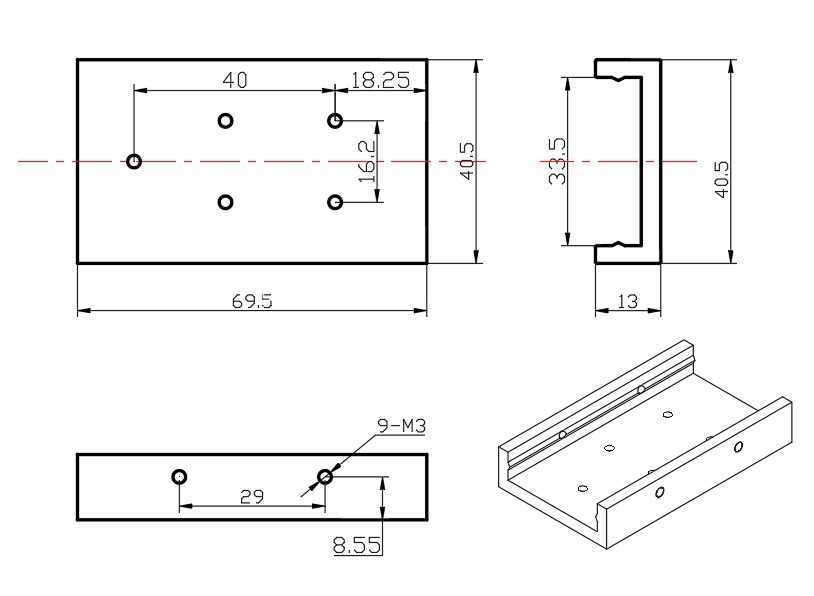

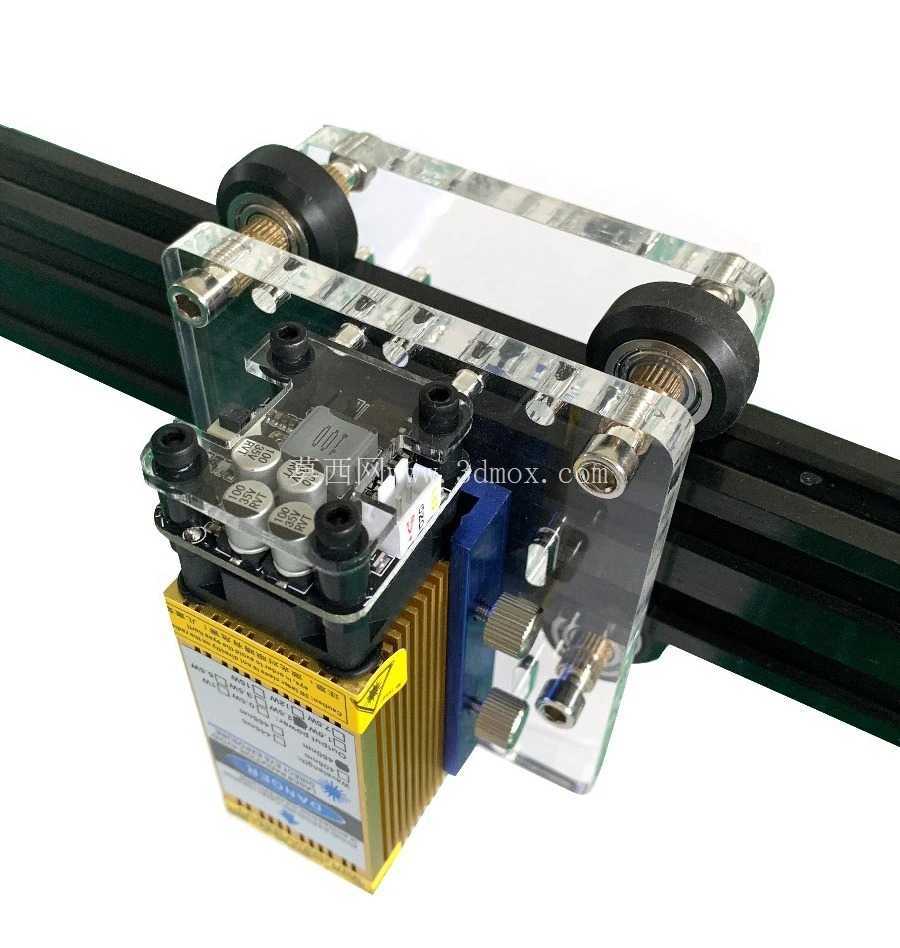

　　安装边界方面，支架的槽型底座预留的安装孔覆盖了常见2020、3030铝型材的槽孔间距，底板厚度兼顾刚性和轻量化，整体不会给移动滑台增加过多负载，X/Y轴高速走位的时候不会因为支架自重过大引起抖动。侧向伸出的锁紧螺钉预留了足够的手拧操作空间，哪怕支架贴设备墙板安装，手指也能顺利伸到滚花位置施力，不会出现螺钉被侧壁挡住、工具没法作业的问题。基座的内槽宽度留出了足够的避让间隙，激光模组尾部的接线、散热鳍片都可以顺着槽体方向排布，不会和支架本体发生干涉，线材可以沿槽边走线固定，整套光路安装完成后整洁度大幅提升。

　　针对实际加工场景的振动工况，多点锁紧的结构天然带有防松特性，设备长期连续运行、步进电机频繁启停带来的微振动，不会让夹持位置出现松动位移，不用每次开机作业前都重新核对光路。对于需要小角度调整激光入射角度的特殊工位，松开螺钉后还可以让模组在孔内小范围俯仰偏转，对准焊接工位、检测工位的指定照射区域，适配更多非垂直安装的使用需求。整个结构没有复杂的传动零件、易损件，加工成型后不需要后期装配额外组件，不管是3D打印自制还是机加工金属件制作，都能快速还原结构功能，对于做小型激光设备集成、光路改造的工程人员来说，是一款实用性极强的夹持固定构件。
