3.5毫米卧式音频母座接插件结构

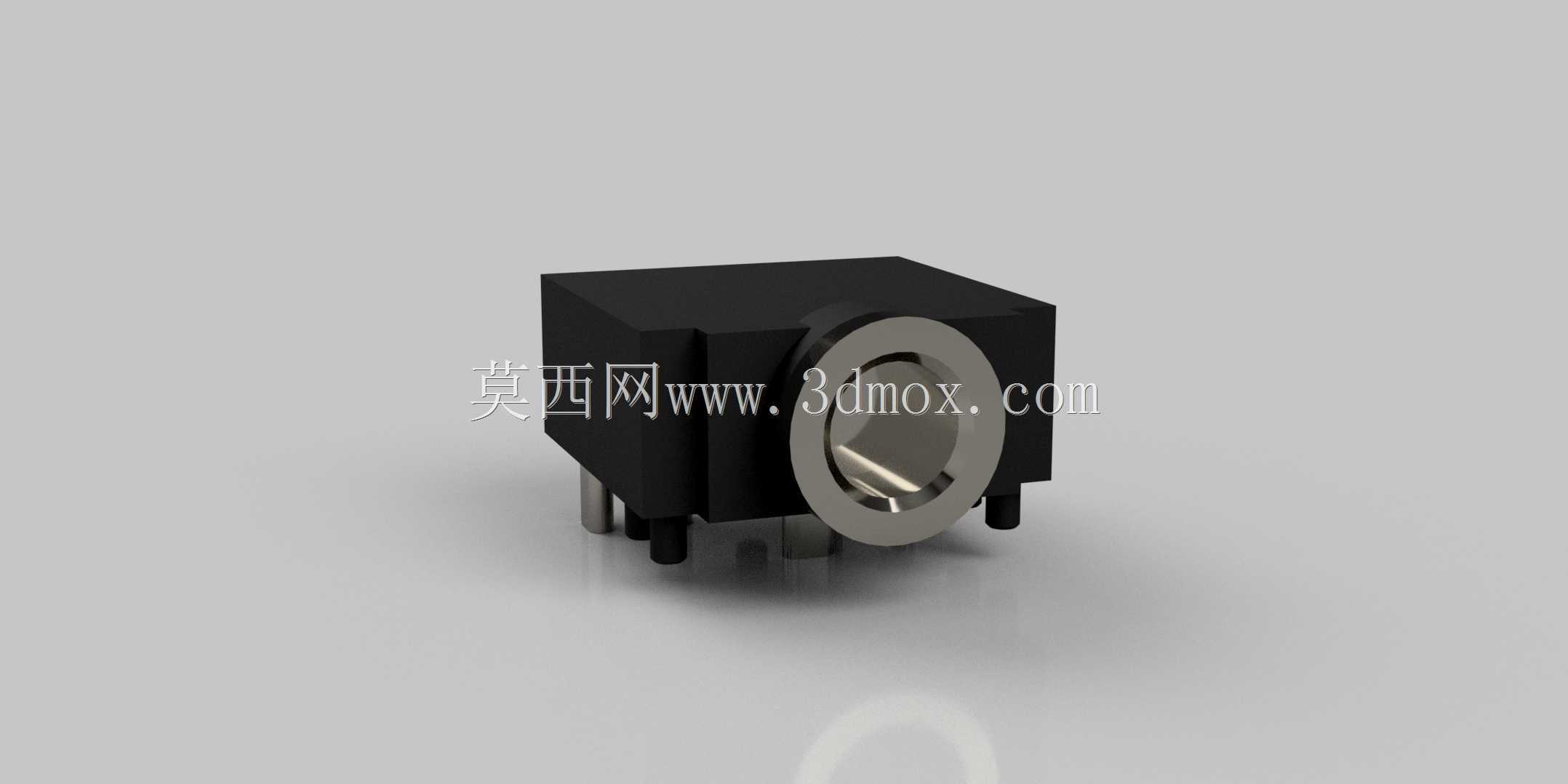

　　在消费电子、工业控制板卡以及音频外设的整机结构设计里，板载音频接口往往是最容易被忽略、却直接影响装配干涉与用户插拔体验的小件。这个3.5毫米卧式母座的三维结构，把日常图纸里常以简化封装带过的连接器细节完整还原出来，外壳、插孔环、插针以及底部定位柱的相对位置都按实物比例搭建，适合在整机布局阶段做空间校核，而不是等到打样后才发现插头与外壳、旋钮或相邻元件发生碰撞。

　　从实际用途看，这类母座主要焊接在PCB上，用于耳机、音频线或外部模拟信号的接入。卧式安装的优势在于接口轴线平行于电路板，插头从设备侧板方向插入，整机前面板只需开出对应圆孔即可，不必像立式插座那样占用较大的顶部高度。对于薄型控制器、便携仪器、桌面音频模块这类对内部Z向空间敏感的产品，卧式方案能显著压低壳体高度，同时让插拔力沿板边方向传递，减少对焊点的侧向撬动。

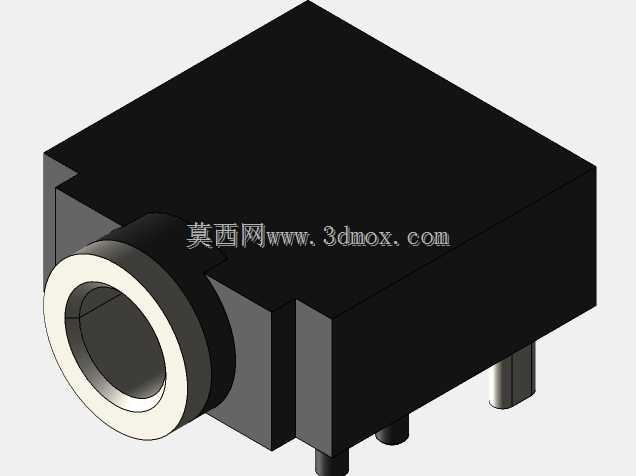

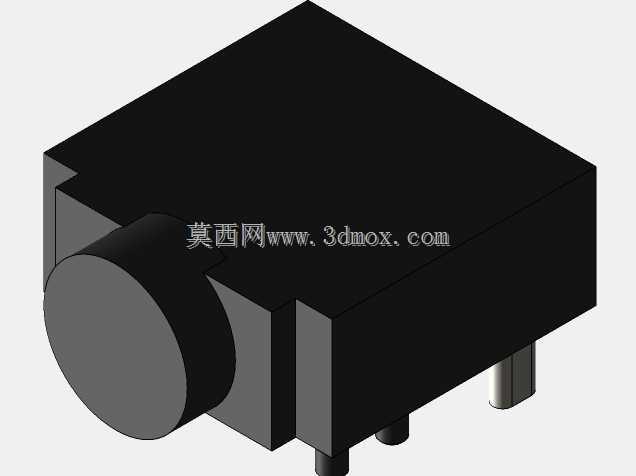

　　结构上可以看到黑色绝缘本体承担基座与隔离作用，前端金属圆环形成插孔的外露定位面，中间开口对应3.5mm插头的进入通道。圆环并非单纯装饰件，它在装配时与面板开孔形成对中关系，若壳体孔径、台阶深度或插座高度配合不当，容易出现插头插不到底、面板缝隙不均或金属环偏位等问题。模型保留了这部分外形边界，因此在做面板开孔和止位结构时，可以直接检查插头插入后的包络范围。

　　底部若干金属插针用于穿板焊接，针脚间距和伸出长度需要与PCB封装一致；旁边较粗的定位柱则在过炉前插入板孔，承担防偏和抗扭作用。插拔过程中，用户手部的晃动会先作用于金属外壳和绝缘本体，定位柱能够分担一部分载荷，避免信号针单独承受反复弯折。建模时若只画一个方块加圆孔，往往会漏掉针脚与定位柱的高度差，到了结构评审阶段就无法判断背面是否与壳体筋位、电池或线束冲突。

　　设计思路上，这类连接器遵循“小体积、多触点、可波峰或回流焊接”的原则。绝缘本体要在有限体积内分隔不同信号通路，金属外壳则提供屏蔽与机械支撑。前端插孔的中心高度是整机设计的关键尺寸，它决定面板开孔中心到PCB板面的距离；插针末端到板面以下的伸出量，则关系到背面元件禁布区。模型把这些边界集中呈现，结构工程师可以据此建立插座本体禁布区、插头插入禁布区以及手指操作空间，而不是仅依据二维规格书估算。

　　在设备选型时，还要结合插头使用场景判断周边余量。3.5mm插头插入后，并非只有金属插头本体占用空间，插头尾部的塑胶外壳、线缆弯折半径以及用户手指捏持区域都应纳入检查。若接口靠近设备边缘，需保证线缆自然向外引出；若接口位于凹槽内，则要确认常见插头外壳能够完全进入，不会被槽壁挡住。母座周围也不宜布置过高电容、开关或散热片，否则维修插拔和视觉对位都会受到影响。

　　从装配工艺角度看，卧式母座对PCB平整度和焊接温度较敏感。定位柱先入孔，焊脚再与焊盘对齐，本体底部与板面之间的微小间隙会影响清洗和助焊剂残留；前端金属环若需与壳体接地弹片接触，还要在高度方向预留稳定预压量。三维结构中把外壳、针脚、定位柱和插孔环分开表达，有利于干涉检查、剖视图制作以及装配说明绘制。

　　对于逆向建模或教学练习，这个模型也具有典型意义：它外形不大，却包含塑胶绝缘件、冲压金属件、圆环特征和多针脚阵列；既需要控制外观圆弧与插孔同轴度，又要保证底部针脚位置符合封装逻辑。检查模型时，可重点关注插孔中心高度、本体宽度、针脚排列、定位柱直径以及面板贴合面，这些尺寸共同决定它能否顺利进入整机BOM并落到实际板卡上。
