XS12型12mm快接式航空连接组件结构设计

　　在工业测控、小型机载设备、便携检测仪器的布线场景里，这类小规格快接航空连接器的使用占比一直不低，尤其是设备端需要频繁插拔、同时要保证连接稳定性与防护性的位置，常规的螺纹锁紧连接器操作效率太低，卡扣式的快接结构刚好能平衡连接可靠性与操作便捷性的需求。这款XS12规格的连接器，标称适配通径12mm的安装界面，属于小型圆形电连接器的范畴，日常选型时经常用在信号传输与小功率供电的集成回路上，比如工业手持终端的外接信号线缆、小型伺服模组的端侧接线、户外检测探头的出线端，都能见到同结构产品的应用。

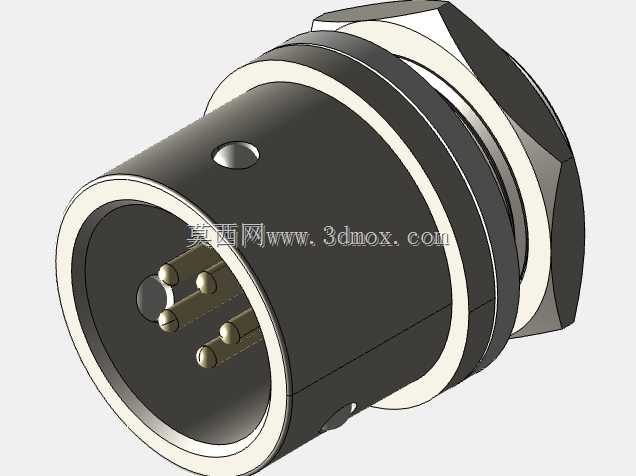

　　从结构设计的角度看，这款连接器采用了插座端前置安装的结构形式，外壳主体选用金属切削加工的壳体，尾部带外六角安装位，方便在面板开孔位置用锁紧螺母完成固定，安装开孔的边界尺寸刚好匹配12mm直径的面板开孔，安装时从面板正面插入壳体，背面旋合配套的锁紧螺母就能完成固定，不需要额外的安装支架，适配的面板厚度范围覆盖常规设备钣金壳到工程塑料壳体的常见厚度，安装后壳体前端的插接面突出面板表面一定高度，既可以避免插接时插头与面板表面发生剐蹭，也能给内部的密封结构留出足够的压缩空间。

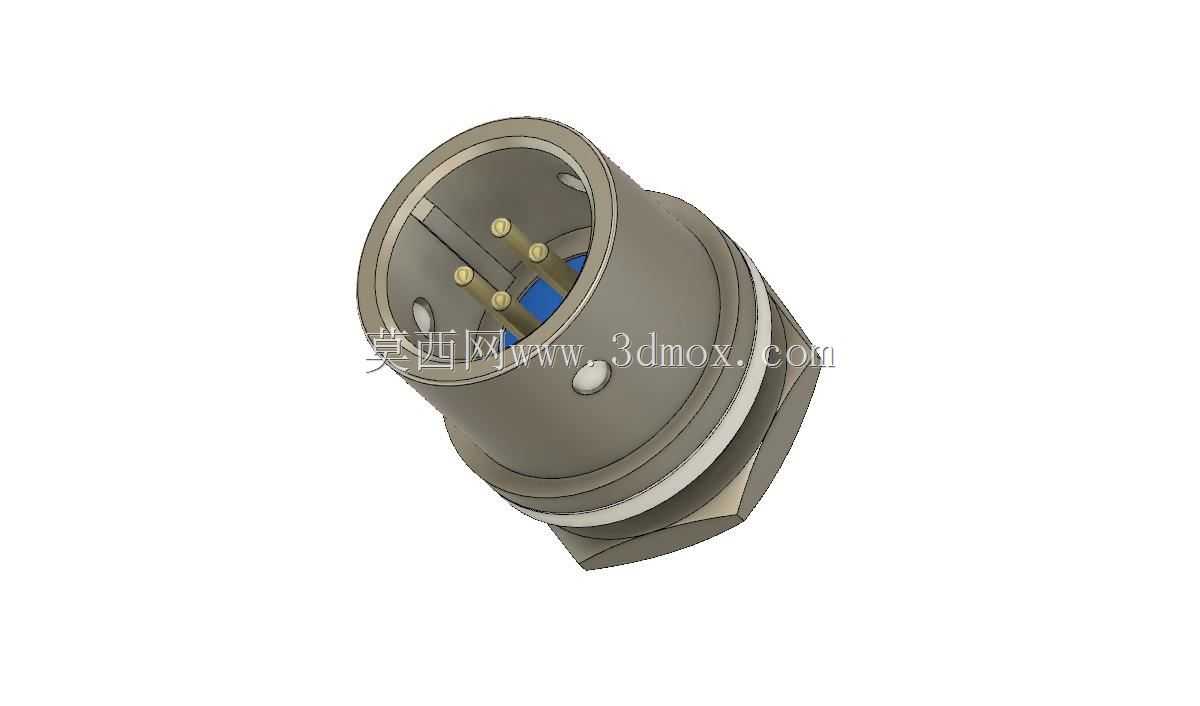

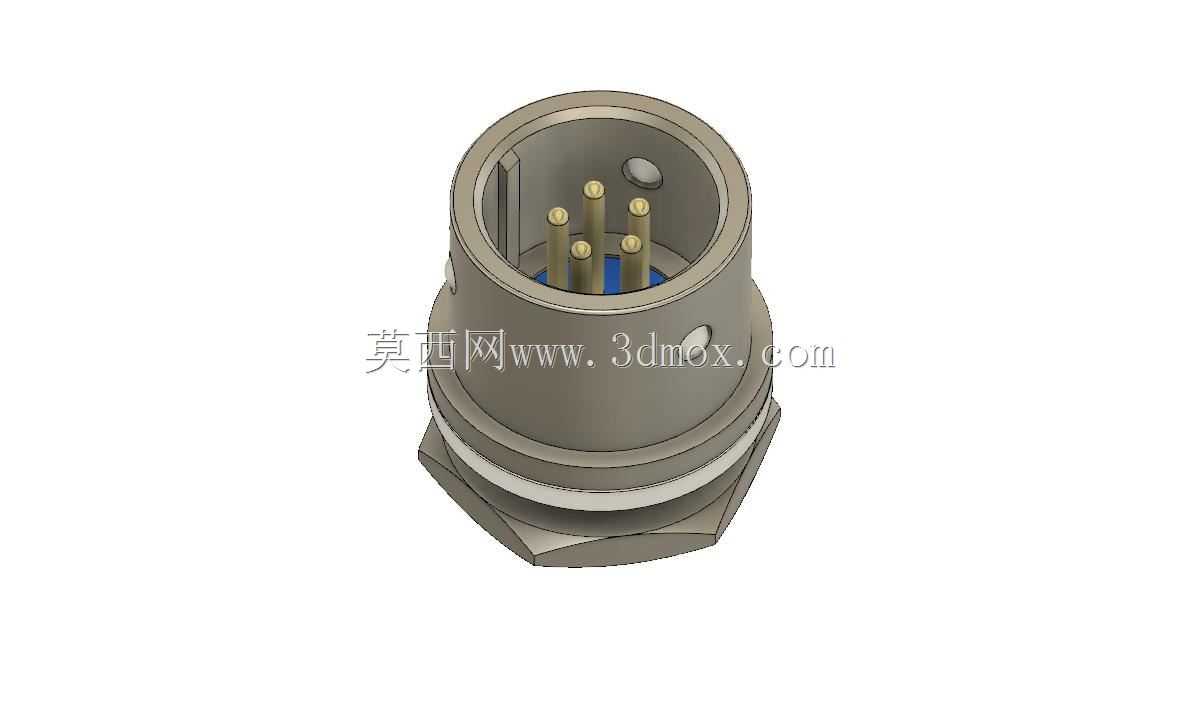

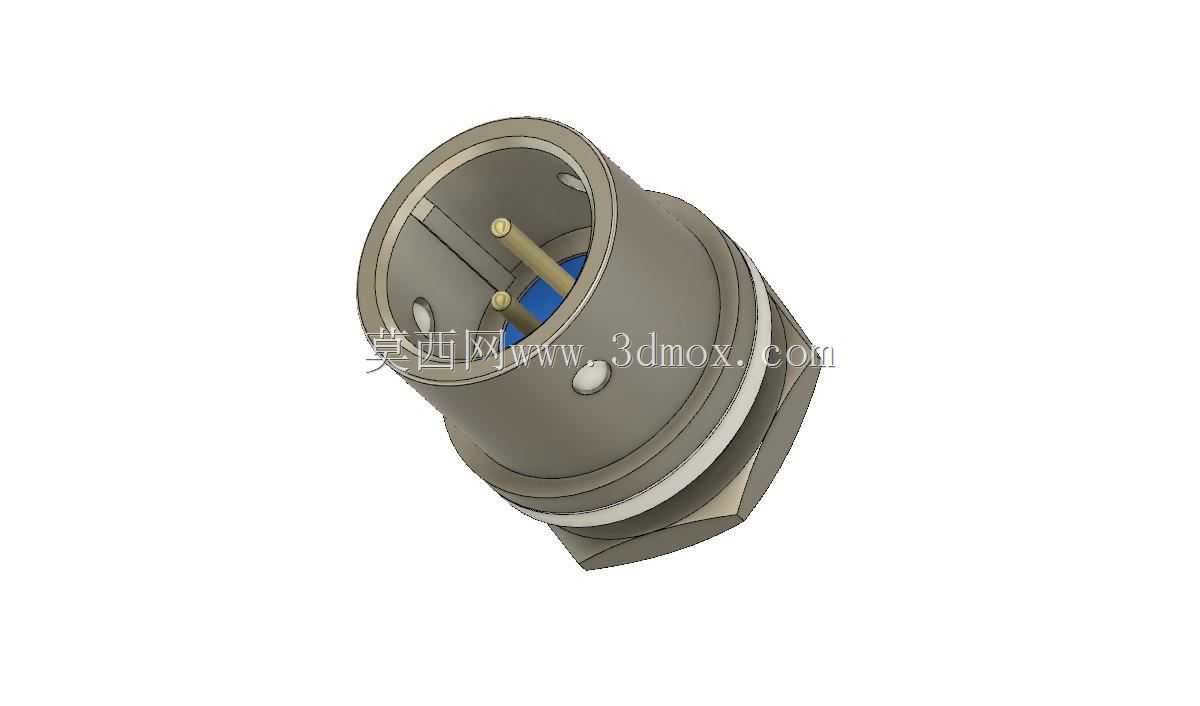

　　内部的接触件采用插针式设计，插针的排布围绕中心轴线均匀分布，建模时做了参数化的引脚数量调整逻辑，设计人员可以根据实际的回路数量需求，快速调整内部插针的排布与数量，不需要重新重构整个壳体的模型，这点对于快速选型适配来说非常实用，毕竟不同应用场景下的回路数差异很大，有的场景只需要2芯电源回路，有的场景需要同时集成电源、信号甚至屏蔽回路，参数化的引脚设计能大幅减少重复建模的工作量。

　　插接配合的位置，壳体内部设计了定位卡槽，插头插入时只有对准定位键的角度才能完全插合，能有效避免插错位置导致的插针弯折、接触件短路问题，插合到位后靠壳体外侧的快接卡扣结构完成锁紧，不需要旋转螺纹，插拔一次的操作时间不到螺纹连接的三分之一，在需要频繁拆装线缆的测试场景、设备维护场景下，能大幅提升操作效率。同时壳体结合面预留了密封胶圈的安装槽位，插合锁紧后胶圈被压缩填充配合间隙，能达到基础的防尘防泼溅能力，满足一般工业现场的使用环境要求，不需要额外做防水处理就能应对日常的粉尘、少量溅水的工况。

　　从建模的细节来看，壳体的外表面做了防滑纹理的设计，在插头对应的壳体位置，滚花或者凹槽的防滑结构能让操作人员插拔时更容易施力，即使戴薄型劳保手套也能顺利完成插拔操作。尾部的接线端预留了线缆密封的结构位置，可以根据使用需求搭配线夹或者密封格兰头，固定接入的线缆同时避免线缆根部反复弯折导致的线芯断裂问题。内部的插针固定采用绝缘基座封装，绝缘基座和金属壳体之间做了防转定位，不会因为插拔时的扭矩导致内部基座转动、插针错位。

　　实际选型使用时，这类连接器的额定电流、耐压参数会根据插针的数量与直径做对应调整，12mm壳体规格下，芯数越少单芯可承载的电流越大，芯数越多则更适合多信号传输的场景，参数化的模型结构刚好能匹配这种选型变化，设计人员只需要调整插针数量参数，就能快速生成对应芯数的连接器模型，直接导入设备整体装配中做干涉检查，不需要单独找对应芯数的模型文件，能大幅提升结构设计阶段的选型效率。安装边界上，除了面板安装的形式，这个结构也可以衍生出线对线的对接形式，只需要更换尾部的固定结构，就能实现两段线缆之间的快速对接，在设备模块化拆分的设计中，这种快接连接器能让模块之间的线缆连接不需要工具就能完成拆装，大幅提升设备的组装与维护效率。

　　在三维建模的细节处理上，模型还原了壳体的所有装配倒角、退刀槽结构，安装螺母的对边尺寸、锁紧卡扣的配合间隙都按照实际加工的公差要求做了预留，导入装配体后可以直接用来做安装开孔的位置参考，也能用来模拟插拔过程的运动干涉，检查设备外壳上是否有结构会阻碍连接器的插拔操作。插针的伸出长度、绝缘基座的配合深度都按照实际行业通用的尺寸规范做了还原，能直接对接市面上同规格的通用插头模型，不需要额外调整配合尺寸，对于做设备整体布线设计的工程师来说，这类准确的连接器模型能减少很多后期装配时出现的干涉问题，避免因为模型尺寸不准导致的开孔错误、装配间隙不足等问题。
