涡轮增压排气歧管管路三维结构设计

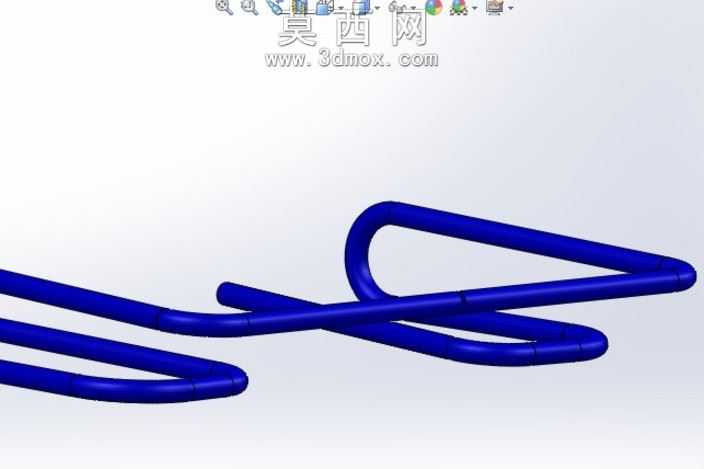

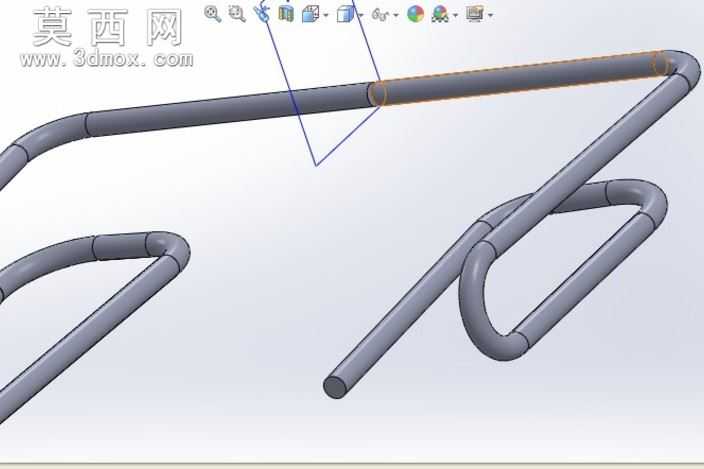

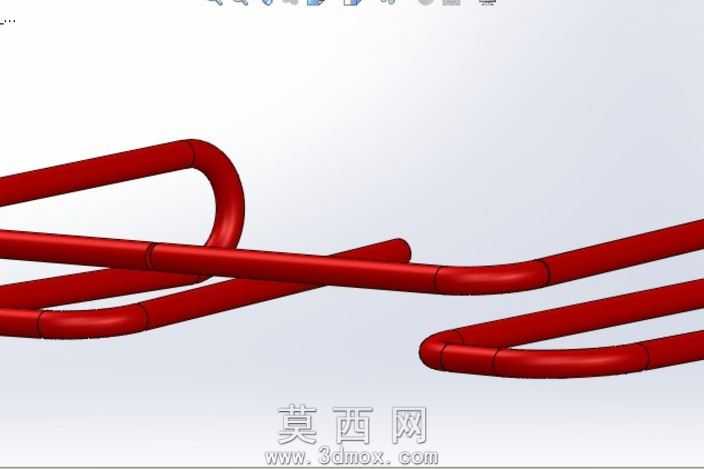

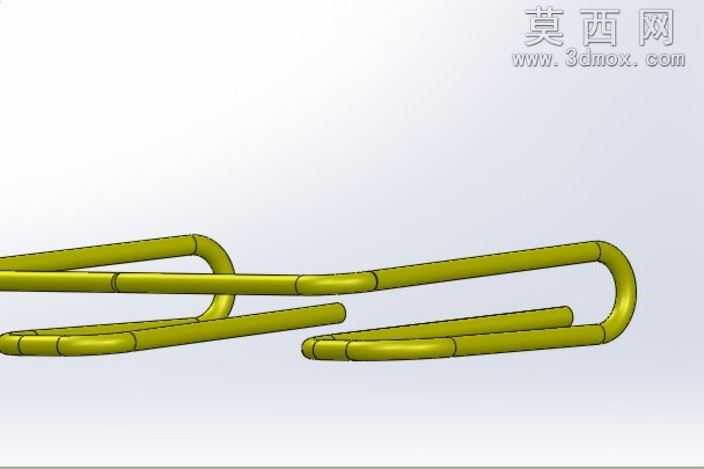

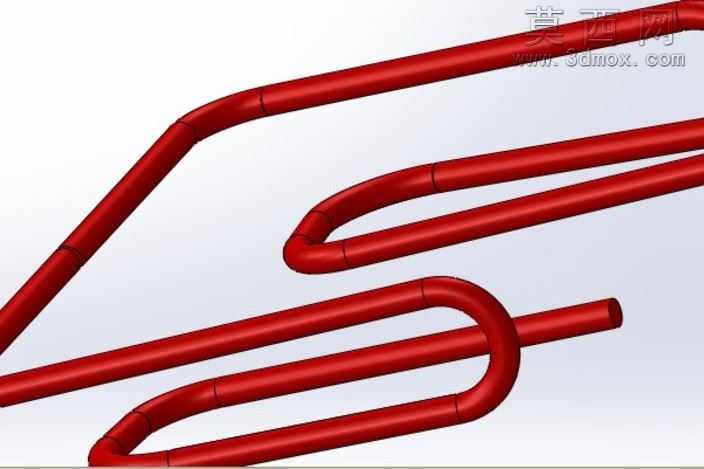

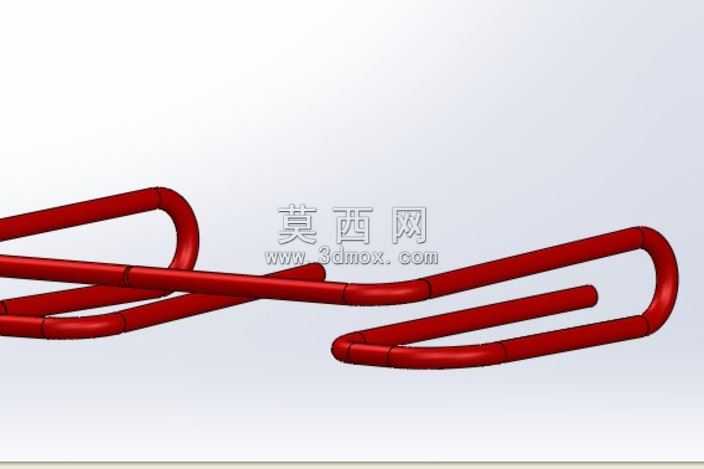

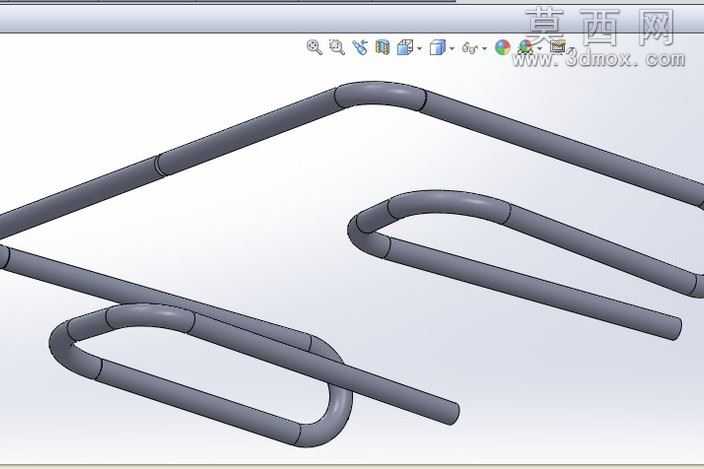

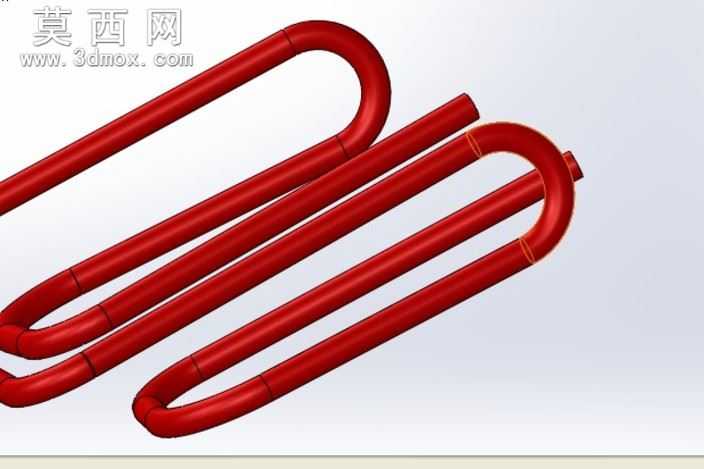

本作品为涡轮增压系统配套的排气歧管管路三维建模成果，建模阶段依托三维参数化设计工具完成全流程构建，首先基于涡轮增压引擎的排气时序、各缸排气脉冲干涉规避要求，先绘制三维空间扫掠路径，路径规划阶段充分考量引擎舱内的布局边界，避让周边引擎本体、散热组件、线束管路的安装空间，同时保证各缸支管到涡轮进气口的长度差值控制在合理区间，最大化利用排气脉冲效应提升涡轮响应速度。建模过程中采用扫掠特征生成管路主体，管壁厚度按照车用排气系统的承压、耐热工况要求设定，管路弯折处采用大曲率圆角过渡，避免排气气流在弯折处形成紊流压损，同时减少管路应力集中风险。材质渲染阶段采用耐高温的红色铸铁质感漆面，还原车用排气歧管的实际涂装效果，金属基底材质添加细微的铸造颗粒纹理，漆面设置适度的反光粗糙度，既呈现金属构件的质感，也避免过度反光丢失结构细节。结构设计上采用等径管路布局，各支管交汇处做平滑过渡处理，减少不同缸体排气气流的对冲损耗，管路分段处的连接法兰结构预留标准螺栓安装位，可直接对接引擎缸盖排气侧与涡轮增压器进气口，整体结构完全符合车用涡轮增压排气系统的实际装配逻辑，可用于排气系统性能仿真、装配干涉校验、教学演示等场景。
