带中心输出轴100转12V减速齿轮直流电机

　　这款带中心轴的100rpm、12V齿轮直流电机，是小型低速动力输出场景里十分常见的一体化驱动部件，整体将直流驱动电机与行星/直齿减速齿轮组封装在同一壳体内，不需要额外外接减速箱，就能把直流电机原生的高转速低扭矩输出，转换为低转速大扭矩的轴端动力，在桌面自动化装置、小型输送辊道、智能小车驱动、电动阀门执行、小型云台转台、家用小型电动器具、教学实训设备里都有大量适配场景。

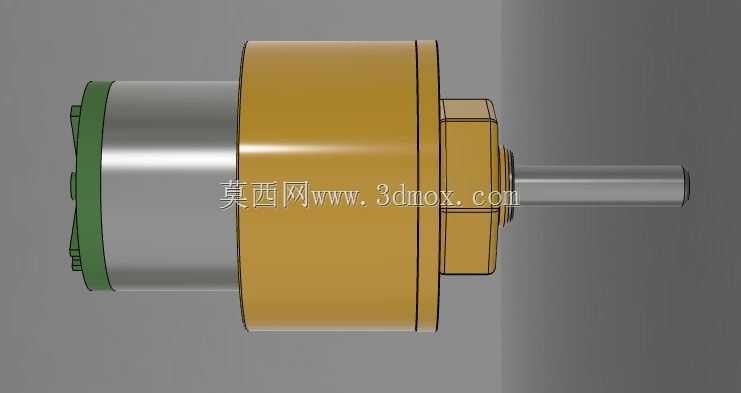

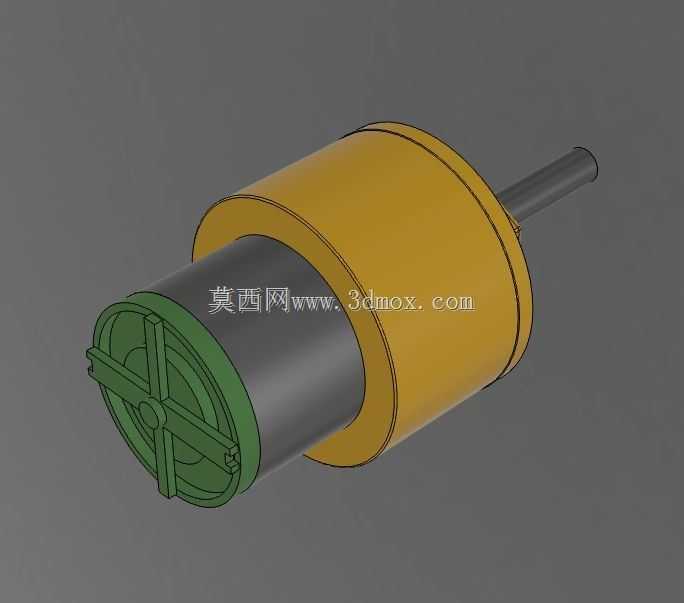

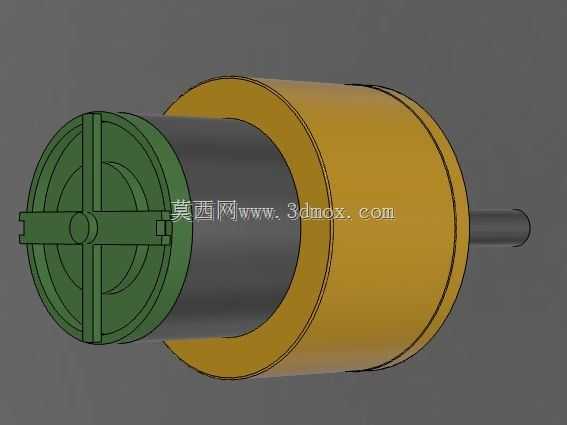

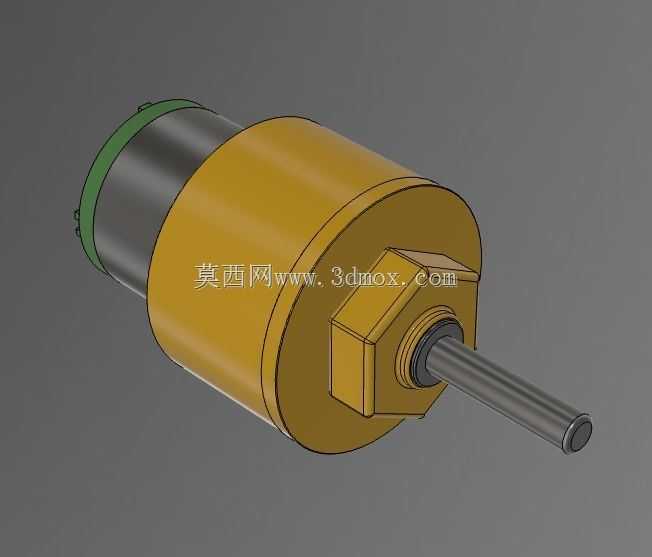

　　从整机结构来看，动力段位于整机尾部，也就是图中左侧带绿色端盖的圆柱段，内部封装直流电枢、永磁定子、换向碳刷组件，尾部端盖预留接线安装位，供电后电枢高速旋转；中间黄色圆柱段为减速齿轮腔，内部多级啮合齿轮依次降速，每一级齿轮副都按照转速配比分配传动比，最终把转速收敛到额定100rpm，同时放大输出扭矩，齿轮腔外壳做了加厚圆柱造型，既可以容纳齿轮啮合所需的径向空间，也能作为整机握持、安装夹持的基准面；前端输出段做了六边形限位凸台，中心伸出钢制输出轴，轴端做光轴设计，可通过联轴器、紧定螺钉、带轮、齿轮等连接件对接负载，六边形凸台可以在安装时卡在安装板的对应仿形槽内，避免电机工作时整机随输出轴反扭矩发生跟转，省去额外加装防转销的工序。

　　做结构选型和布局校核的时候，首先要明确整机的安装边界：整机轴向总长度由尾端盖、电机段、减速箱段、前端凸台、伸出输出轴五部分累加，径向最大轮廓是黄色减速箱的圆柱外圆，安装时如果采用侧面抱箍固定，抱箍的内孔直径要和减速箱外圆做小间隙配合，抱箍宽度不要覆盖到前端六边形凸台和尾部端盖，防止压到端盖接缝影响内部齿轮啮合间隙；如果采用前端法兰式安装，安装板上要开出避让输出轴的中心通孔，周围对应六边形凸台加工出六边形沉槽，沉槽深度略小于凸台轴向厚度，让电机装入后凸台完全嵌入沉槽，周向完全锁止，再从尾部用支架压紧或者沿电机轴向穿长螺丝固定，整机同轴度可以得到很好保证。输出轴的伸出长度、轴径是对接负载的核心尺寸，选型时要匹配所选联轴器的孔径范围，轴上如果要加工键槽或者装紧定螺钉，需要注意螺钉顶紧位置不要超出轴的有效配合段，避免负载工作时出现轴向窜动。

　　实际工况里这类100rpm的低速减速电机，输出轴转速约为每秒1.67转，非常适合需要低速平稳转动、不需要高速运动的场景：比如小型回转工作台的驱动，电机输出轴直接连接转盘主轴，转盘可以获得每分钟百转以内的平稳回转，齿轮减速组自带的反向自锁特性（部分减速结构具备）还可以在断电后保持转盘位置，不会因为外力随意转动；再比如小型电动调节阀的驱动，电机输出轴连接阀杆，通过限定转动圈数就可以精准控制阀门开度，12V低压供电也符合工业现场低压控制、民用设备安全供电的要求，不需要高压供电回路，搭配普通直流驱动板、PWM调速模块就可以实现转速微调，正反转切换也只需要调换供电正负极即可完成。

　　建模层面还原这款电机的时候，要重点区分几个功能段的装配关系：尾部绿色端盖和电机外壳是卡扣/滚压封装结构，不需要拆件的场景下可以做成整体零件；黄色减速箱壳体是独立的注塑/机加工零件，前端六边形凸台和壳体是一体成型结构，建模时不要把凸台和壳体拆成两个装配体，避免工程图里出现多余的装配约束；输出轴和内部末级齿轮是过盈压装配合，轴的同轴度要和减速箱内腔的齿轮轴线重合，前端油封位置要做出环形槽，模拟密封圈的安装位，轴和前端盖的配合段标注间隙配合，保证轴转动时不会和壳体发生摩擦。内部齿轮组建模时可以按照总传动比反推每一级的齿数分配，比如总减速比为电机原生转速除以100rpm，普通小直流电机空载转速通常在数千转，对应多级齿轮减速的齿数配比，齿轮的模数按照传递扭矩选取，齿宽满足抗弯强度要求，箱体内壁要留出齿轮运转的安全间隙，避免齿轮转动时和壳体内壁发生剐蹭。

　　现场安装调试时还要注意，这类电机的输出轴不能承受过大的径向载荷，如果是用带轮、链轮传递动力，要尽量让带轮靠近前端盖安装，缩短轴的悬臂长度，避免轴长期受径向力出现弯曲变形；如果轴向存在推拉负载，要在输出轴外部加装止推轴承，不要让轴向力直接作用在内部齿轮和电机轴承上，延长整机使用寿命。供电线路上建议在电机两端并联滤波电容，抵消碳刷换向产生的电磁干扰，避免周边的传感器、控制板受到电机噪波影响。
