弗利斯基10mm圆轴外转子动力电机

　　这款外转子动力电机采用细长圆柱式机身布局，输出端配置直径10mm的实心圆轴，轴端沿径向加工扁位，可通过紧定螺钉、联轴器或带轮锁紧，避免传动件在大扭矩输出时发生周向打滑。电机尾部端盖与壳体一体化成型，表面预留多组安装螺孔，能够直接固定在电动滑板桥架、小型水下推进器支架、遥控模型车架或实验台架上，安装边界清晰，不需要额外设计复杂转接座。

　　从实际使用场景看，这类电机主要服务于短距离高扭矩驱动场合。电动滑板中，它通过同步带轮或齿轮组将动力传递至轮轴，低KV值设定使电机在较低转速下即可输出充足牵引力，起步平顺，重载爬坡时电流上升相对可控；在水下推进器、遥控船或小型冲浪板动力系统中，圆柱密封壳体便于配合密封圈、油封和灌封工艺形成防水结构，圆轴端可连接螺旋桨或喷泵叶轮；在模型车、机器人底盘和小型牵引设备中，它也可作为独立驱动单元，配合电调完成速度调节与正反转控制。

　　结构设计上，电机外壳承担散热与防护双重作用。圆柱外壁面积连续，骑行或设备运动时形成的气流可沿轴向带走热量；内部转子围绕定子旋转，外转子方案能够在相同体积下获得较大扭矩，适合直接驱动或低减速比传动。输出轴从端盖中心伸出，轴肩、轴承位和锁紧位关系明确，装配时轴承承受径向载荷，传动件应尽量靠近轴肩安装，以减小悬臂长度带来的附加弯矩。若用于带传动，带轮平面需要与电机轴线保持垂直，皮带张紧力不宜直接作用在轴端最外侧，否则会加剧轴承磨损并使轴端挠度增大。

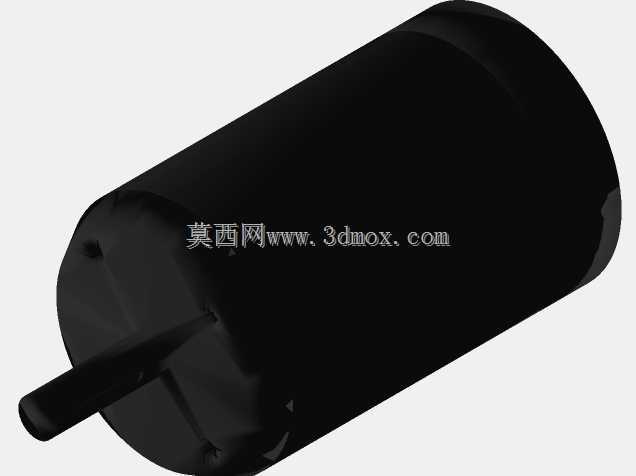

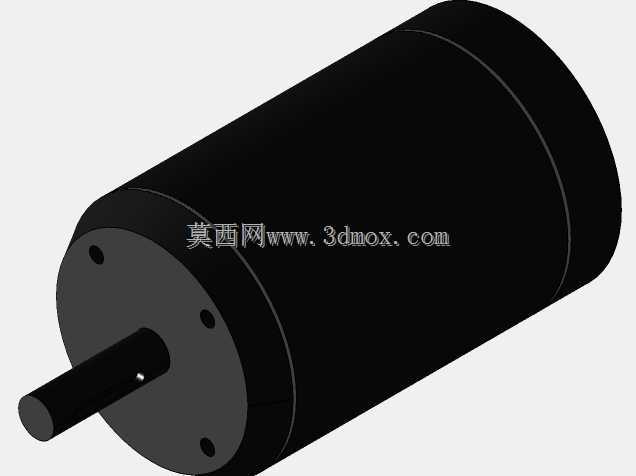

　　三维建模时，圆柱机身、尾部端盖、前端盖、输出轴、紧固螺钉和标签区域均按独立结构表达，便于设计师在总装中检查干涉。机身外径是布置支架和护罩的关键边界，轴伸长度决定联轴器、带轮或桨座的安装空间；尾部接线或传感器区域需要预留线缆弯曲半径，避免设备转向或悬架振动时拉扯线材。对于滑板桥架应用，电机轴线通常与轮轴平行，中心距要结合带轮齿数和皮带规格确定；对于螺旋桨应用，则需重点校核轴端锁紧方式、防松措施以及桨叶与护罩之间的径向间隙。

　　选型过程中，不能只关注外形尺寸，还要把负载工况纳入结构判断。频繁起步、坡道牵引、桨叶堵转或皮带过载都会使电机瞬时电流升高，热积累直接影响持续输出能力。模型中保留的安装孔位、轴径和壳体轮廓，可用于支架强度校核、散热空间评估和维护拆装路径检查。整机外形简洁，没有多余突出结构，适合在空间狭窄的移动设备内布置；圆轴接口通用性强，既可以安装标准传动件，也便于根据项目需求加工定制连接套。

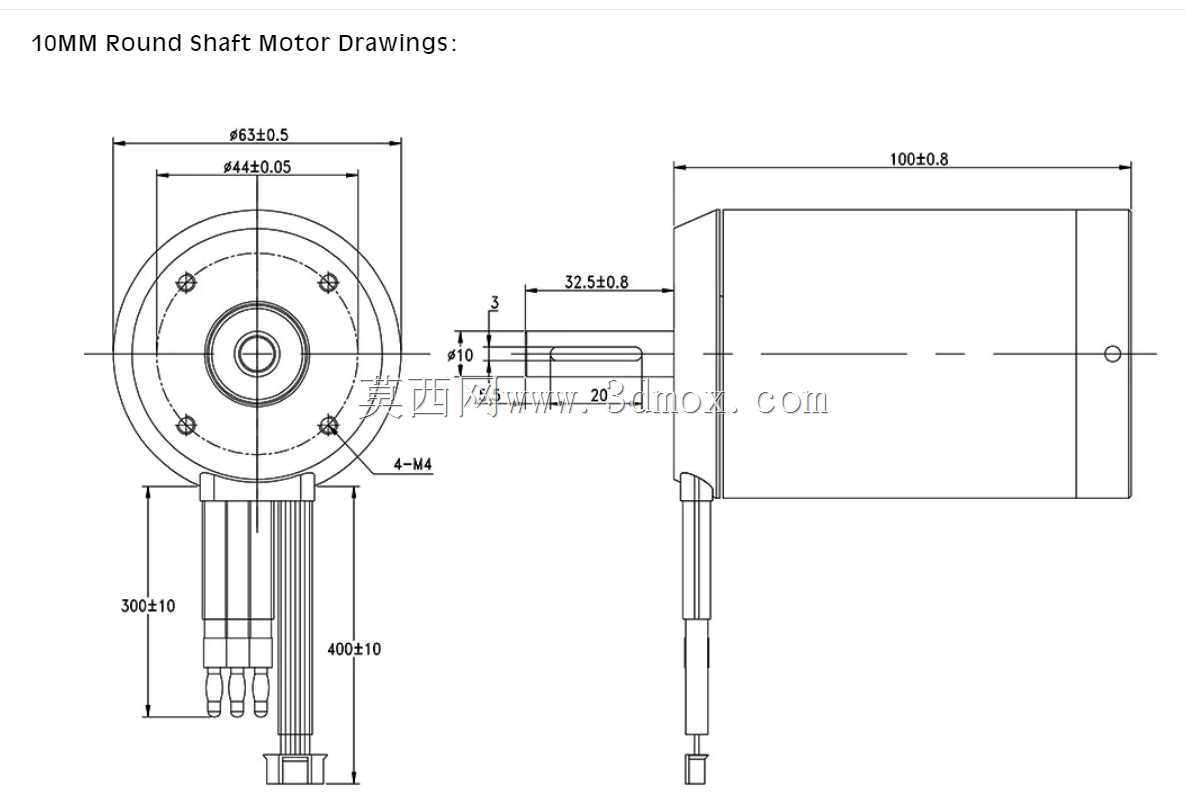

　　在工程制图和装配设计层面，该模型能够帮助设计者快速完成动力舱布局：先以电机外径确定抱箍或侧板开孔，再以输出轴高度确定传动中心高，随后根据端部螺孔布置紧固件。维护时，电机沿轴向装入或抽出的路径应保持畅通，接插件位置不宜贴紧机架棱角。若设备存在泥水、沙尘或海水环境，轴伸处需要增加密封和防腐蚀设计，支架材料也应与电机外壳形成电绝缘或防腐隔离。整体来看，该电机结构紧凑、接口明确，适合对扭矩、轴装方式和安装空间都有明确要求的小型电驱动系统。
