ArduinoUno开发板平板固定安装基座

在嵌入式开发实训台、小型自动化控制模组、开源硬件DIY项目的搭建过程中，开发板的固定安装是经常被忽略却直接影响设备运行稳定性的环节。不少项目搭建时直接将ArduinoUno板用双面胶粘贴在机架上，或是随意放置在设备腔体内，不仅容易在调试拉扯接线时造成板体移位，还可能因为板体底部焊点接触金属机架引发短路，甚至在设备搬运、震动过程中出现接线松脱、板件磕碰损坏的问题。这款平板安装基座就是针对这类实际工程痛点设计的专用固定结构，专门适配标准ArduinoUno开发板的安装尺寸，为开发板提供稳定、绝缘的安装支撑。

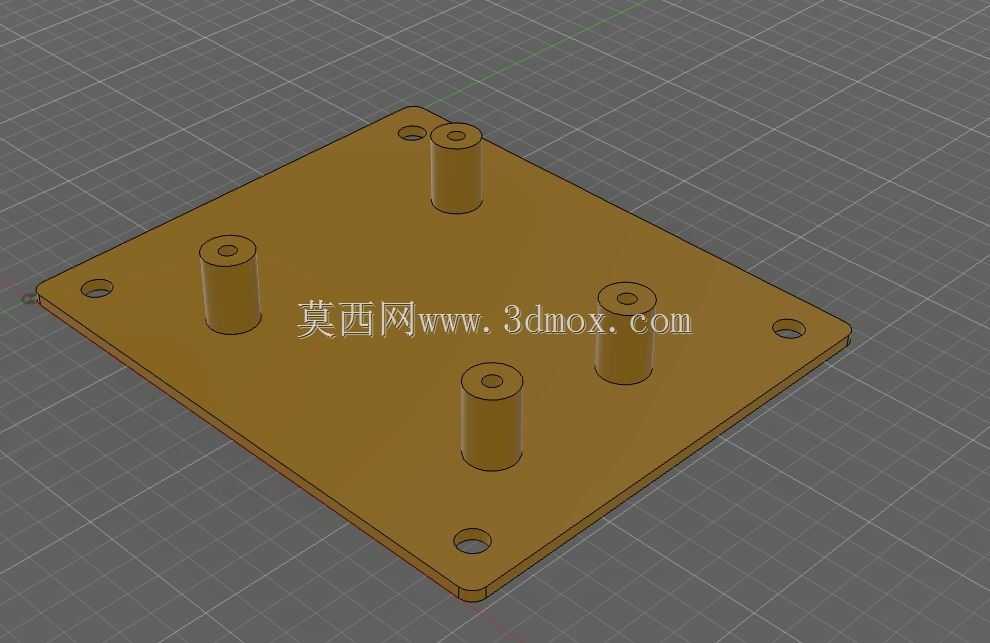

从结构设计来看，这款安装板采用方形平板作为主体承载结构，板体边缘预留了四个贯通的安装孔，可直接通过M3规格的螺丝将整个基座固定在设备机架、实训台面板、亚克力安装架或是3D打印的设备外壳内部，安装孔的位置避开了板体上的支撑柱区域，不会出现安装螺丝与开发板固定结构干涉的问题。板体上设置了四个凸起的圆柱形支撑柱，每个支撑柱的中心都预留了适配开发板安装孔的定位孔，支撑柱的高度经过精确核算，既可以让ArduinoUno板体底部与安装板平面之间留出足够的间隙，避免板体底部的焊点、插针接触安装板表面造成短路，也能为板体下方的接线、散热留出充足空间，不会因为贴装过紧导致板体散热不畅。支撑柱的顶端做了微小的倒角处理，安装开发板时可以快速对准孔位，不需要反复调整位置就能顺利将板体放置到位，降低装配时的操作难度。

在实际应用场景中，这款安装基座的适配范围十分广泛。在教学实训场景下，职业院校的电子实训台、开源硬件实验室的实验工位，可以批量使用这款安装板固定ArduinoUno开发板，避免学生反复插拔接线时板体移位，也能减少实验过程中板体被磕碰损坏的概率，延长实训设备的使用寿命。在小型自动化设备开发场景中，做小型分拣装置、环境监测节点、智能小车控制模组的开发者，可以用这款安装板将控制核心固定在设备机架上，保证设备在运行震动过程中控制板不会出现位移，接线端保持稳定连接，减少设备运行的故障点。在DIY项目制作中，无论是做桌面级的小型机械臂、智能温控风扇，还是定制化的电子展示装置，这款安装板都能提供规整的安装方案，让项目内部的走线更加整齐，结构更加稳固，避免飞线、板体晃动带来的安全隐患。

设计过程中充分考虑了安装边界的适配性，整个安装板的外形尺寸略大于标准ArduinoUno开发板的外轮廓，不会出现板体超出安装基座边缘的情况，四个边角做了小圆角处理，避免安装时尖锐的边角划伤操作人员或是划破接线绝缘层。支撑柱的位置完全对应标准ArduinoUno板上的四个固定孔位，孔位公差控制在合理范围内，既不会因为孔位偏差导致开发板无法安装，也不会因为间隙过大造成板体安装后出现晃动。安装板的平板部分厚度均匀，具备足够的结构强度，采用常规的工程塑料加工时，即使在设备长期震动的工况下也不会出现板体变形、支撑柱断裂的问题。如果需要做绝缘防护，选择尼龙、PETG等绝缘材质加工这款安装板，还能进一步提升电气安全性能，避免漏电、短路等问题。

不同于通用的万用安装板，这款结构完全针对ArduinoUno的尺寸做了定制化设计，不需要使用者自行测量孔位、裁剪板材，直接拿来就可以完成开发板的固定装配，能够大幅缩短项目搭建的时间。在做设备内部结构布局时，这款安装板的方形规整外形也方便设计者在三维建模时快速完成装配定位，不需要额外做复杂的配合结构设计，只需要在对应的安装面板上预留四个匹配的螺丝孔，就能完成整个控制模块的固定。对于需要批量制作小型控制设备的开发者来说，这款安装板的结构简单，加工成本低，装配效率高，能够有效提升设备组装的一致性，避免因为手工固定方式不统一带来的装配质量差异。
