水下动力推进用外转子无刷电机结构

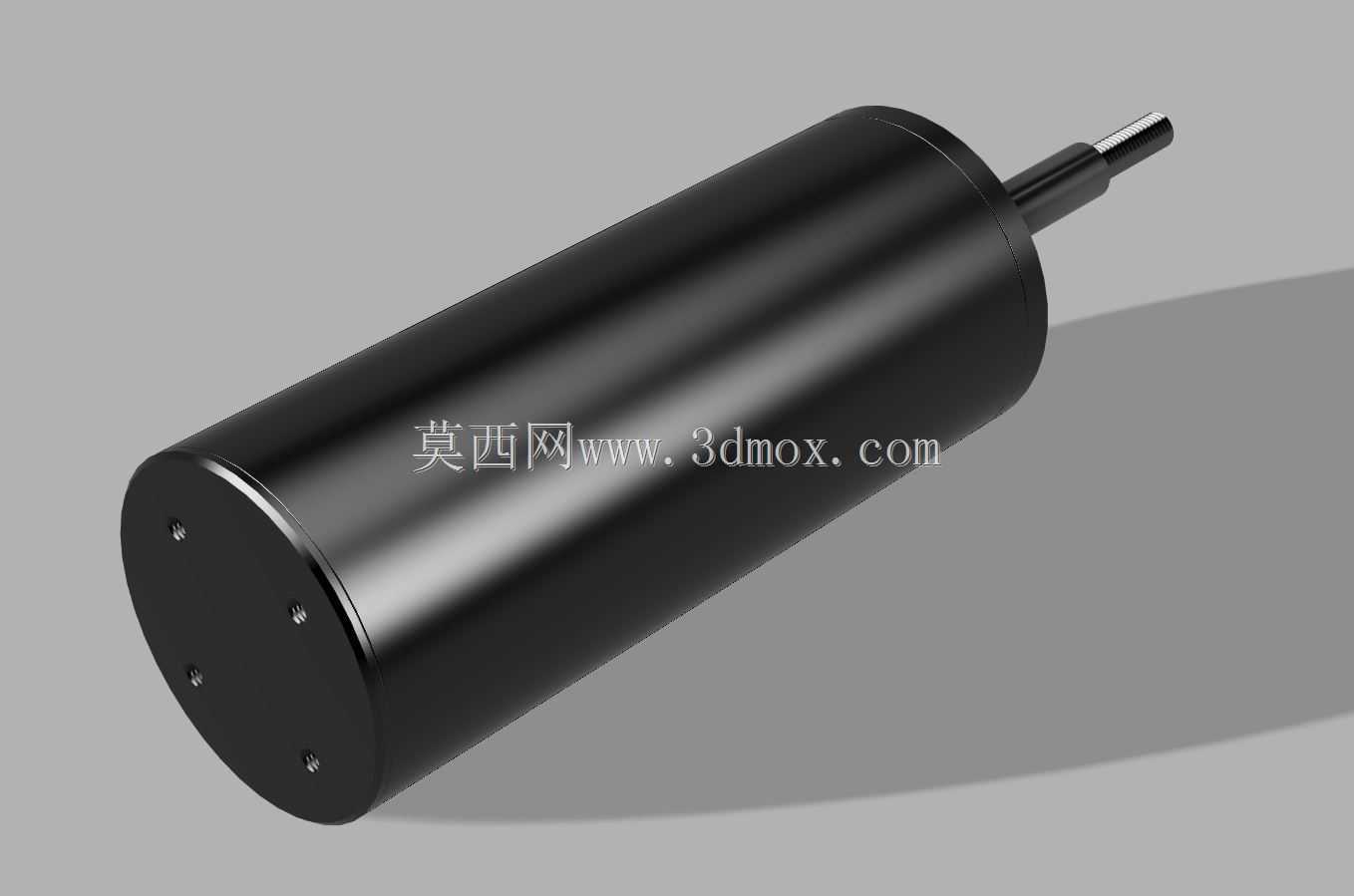

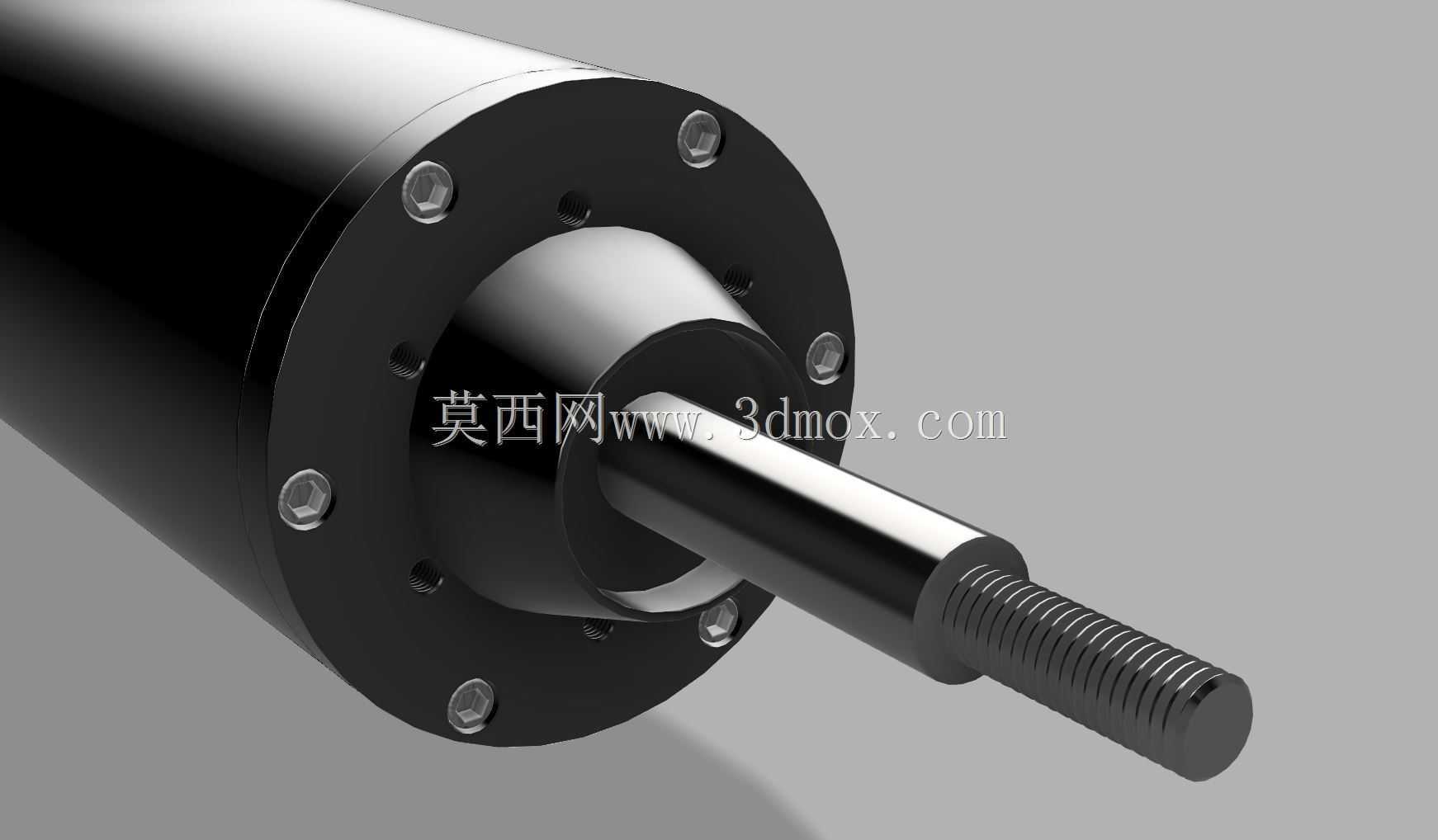

　　该动力部件的三维结构围绕水下载具推进场景展开，前端输出轴直接衔接螺旋桨或喷泵传动链路，壳体采用圆柱密封构型，适配电动冲浪板、水下机器人、小型无人艇等对轴向尺寸和径向安装空间都有约束的设备。从整机布置来看，动力段主体为长筒形，后端封闭、前端通过法兰盘完成与载具舱体的固定，输出轴从前端盖中心伸出，轴端加工出外螺纹段，可直接锁紧桨毂或传动接头，省去额外联轴器带来的轴向长度占用。法兰端面上均布多颗内六角紧固螺钉，将端盖与筒体压紧，配合端盖与轴伸处的密封结构，形成满足水下运行要求的封闭腔体，内部容纳定子绕组、转子磁钢与转轴支撑组件。

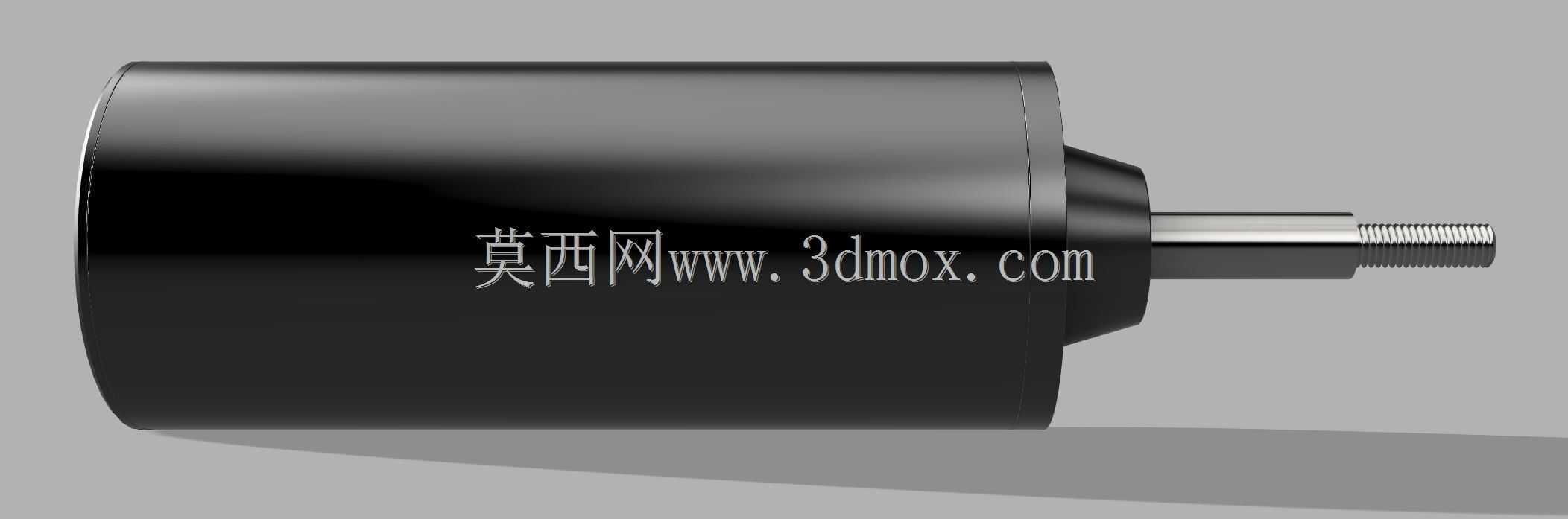

　　建模过程中先确立主轴回转基准，以输出轴轴线为全件装配基准，筒体、前端盖、法兰安装面、轴承位均保持同轴约束，避免推进运转时出现径向跳动。输出轴采用阶梯轴设计，靠近端盖的轴段与轴承内圈配合，中段光轴承担扭矩传递，末端外螺纹段用于安装锁紧件，螺纹根部设置退刀结构，轴肩位置对应桨毂定位面，保证螺旋桨安装后轴向位置固定。前端法兰盘外径大于筒体，盘面上预留多个安装孔，孔位围绕轴线圆周分布，安装时可从载具舱壁外侧穿入紧固件，也可反向从舱内锁紧，适配不同舱体的装配工艺。

　　结构设计上重点考虑水下工况的受力特点：推进时螺旋桨产生的轴向推力会通过轴系传递到端盖与筒体，法兰盘的加厚凸台、端盖与筒体的贴合面都承担轴向载荷，螺钉排布避开密封件安装区域，保证压紧力均匀分布在密封端面上。筒体外表为光滑圆柱面，既减少水下航行的附加阻力，也便于在外部加装散热套或导流罩，部分载具会在筒体外围设置水冷流道，利用航行时的水流带走绕组热量，提升持续输出能力。后端盖为一体化封闭结构，表面无突出接口，动力线缆从尾部或法兰侧的密封接头引出，接线位置避开正面水流冲击区域，降低线缆被水草缠绕的概率。

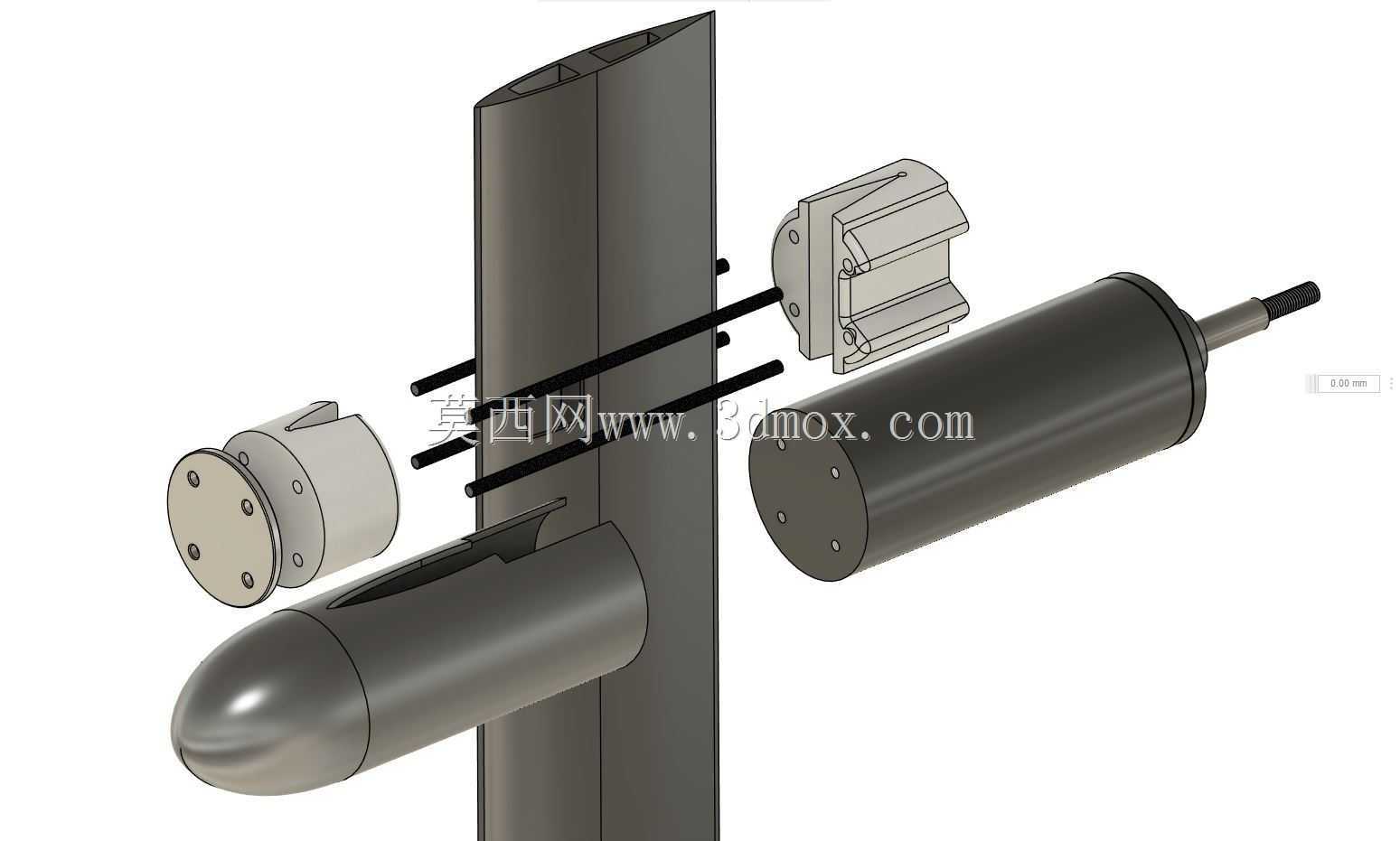

　　从安装边界来看，径向尺寸主要由筒体直径与法兰盘外径决定，法兰盘作为最大径向轮廓，在载具舱体开孔时需匹配法兰外径预留沉台，筒体部分可嵌入舱体内部或裸露在水中，两种布置方式都能保证安装面贴合。轴向尺寸从法兰安装面到轴端螺纹末端依次覆盖端盖厚度、轴伸长度与螺纹段长度，选型时需核对桨毂与舱壁之间的间距，既要保证螺旋桨旋转时不触碰舱体，也要让螺纹锁紧螺母完全压住桨毂端面，防止运转中松脱。轴伸处的密封位预留了机械密封或油封的安装空间，阶梯轴的轴肩高度满足密封件的定位要求，装配时密封件压紧量可通过端盖与筒体之间的调整垫片控制。

　　功能特性方面，该类外转子无刷动力具备低转速大扭矩的输出特点，直接驱动螺旋桨时无需额外减速机构，减少传动链路的故障点与能量损耗。转子与外壳集成转动的构型可扩大磁钢安装半径，相同体积下能输出更大扭矩，适配水下载具启动时需要克服螺旋桨水阻力的工况。筒体内部的定子绕组通过硅钢片叠压固定，绕组端部与内壁之间预留灌封空间，实际生产中可灌注导热环氧树脂，既提升绕组散热效率，也能抵御水下潮湿环境对绝缘层的侵蚀。转轴支撑采用前后双轴承布局，前轴承靠近轴伸端，主要承受螺旋桨的径向力与部分轴向推力，后轴承位于筒体尾部，辅助支撑转轴并补偿热胀冷缩带来的轴向位移。

　　在整机适配层面，法兰盘的安装孔位可根据不同载具的安装标准调整孔距，三维结构中各零件的装配关系完整保留，工程师可直接测量法兰厚度、螺钉孔直径、轴伸直径、螺纹规格与各段轴向长度，快速完成载具舱体的开孔设计与传动件匹配。模型同时还原了螺栓、轴端螺纹、法兰定位凸台等细节，在做干涉检查时可模拟螺旋桨装配、密封件安装、紧固件锁紧的全流程，提前发现轴伸长度不足、法兰孔与舱体加强筋冲突等设计问题。针对水上电动设备的维护需求，前端盖的可拆卸结构方便内部密封件、轴承的检修更换，筒体与端盖的止口配合保证重复装配后同轴度不出现偏差，降低后期维护的校准难度。
