参数化方形斜接型材结构设计

　　方形斜接轮廓在设备框架、防护栏、输送线侧梁、工装支架以及轻量化支撑结构中十分常见，其核心并不在于单段杆件本身，而在于端部斜切后相邻构件能否形成连续、封闭且受力路径明确的连接。实际项目里，这类构件常被用于直线段与转角段的过渡，例如设备外围安全围栏在平面转角处的方管拼接、机架斜撑与主横梁之间的贴合、台架支腿与斜向加强杆的交汇，以及非标自动化设备中需要按布局角度快速调整的导向梁。若端部角度、壁厚和外轮廓尺寸不能联动，设计人员每改变一次框架走向，就要重新绘制切口、核对配合面并检查干涉，重复工作量很大。参数化建模的价值，就是把方形截面、杆件长度、斜接角度和端部裁切关系纳入同一套几何逻辑，使结构在调整方向时仍保持轮廓闭合与端面贴合。

　　从受力角度看，方形空心轮廓具有较好的抗弯和抗扭表现，四个平直外壁便于安装板、铰链、导轨、防护罩和紧固件的布置。斜接位置通常承受弯矩、轴向力以及局部剪切作用，端面贴合质量会直接影响焊缝长度、粘接面积或装配间隙。模型在构建时保留了方形外轮廓与中空区域的明确边界，端部裁切面沿杆件轴向形成倾斜过渡，既体现斜接后的视觉形态，也为后续工程详图中的坡口、焊缝预留和拼缝校核提供几何基础。设计思路上，不应只把杆件看作一根拉伸实体，而应将截面尺寸、壁厚、走向向量和切口平面作为关联要素：截面决定安装边界，壁厚决定轻量化与强度平衡，走向向量决定斜接角度，切口平面则决定两件相贯时的接触状态。

　　在设备布局中，这类斜接方型材常用于空间受限的支撑部位。比如输送设备旁的斜向防护梁，需要从底部基座延伸到上部护栏，两端分别与水平框架和竖直立柱连接；又如检测工位的遮光支架，斜向方管既承担相机或光幕安装梁的作用，又要避开操作人员的动作区域；在小型工作台和移动料架中，斜撑还会承担抗侧翻和提高框架刚度的任务。此时外形尺寸不能只按理论中心线确定，必须考虑外轮廓占用的包络空间。方形截面的外侧边在旋转后会形成比中心线更宽的干涉边界，端部斜切面也会使构件在转角处产生额外投影，若三维布局中忽略这些边界，现场装配时就可能出现护板无法贴合、螺栓工具空间不足或相邻管线相碰的问题。

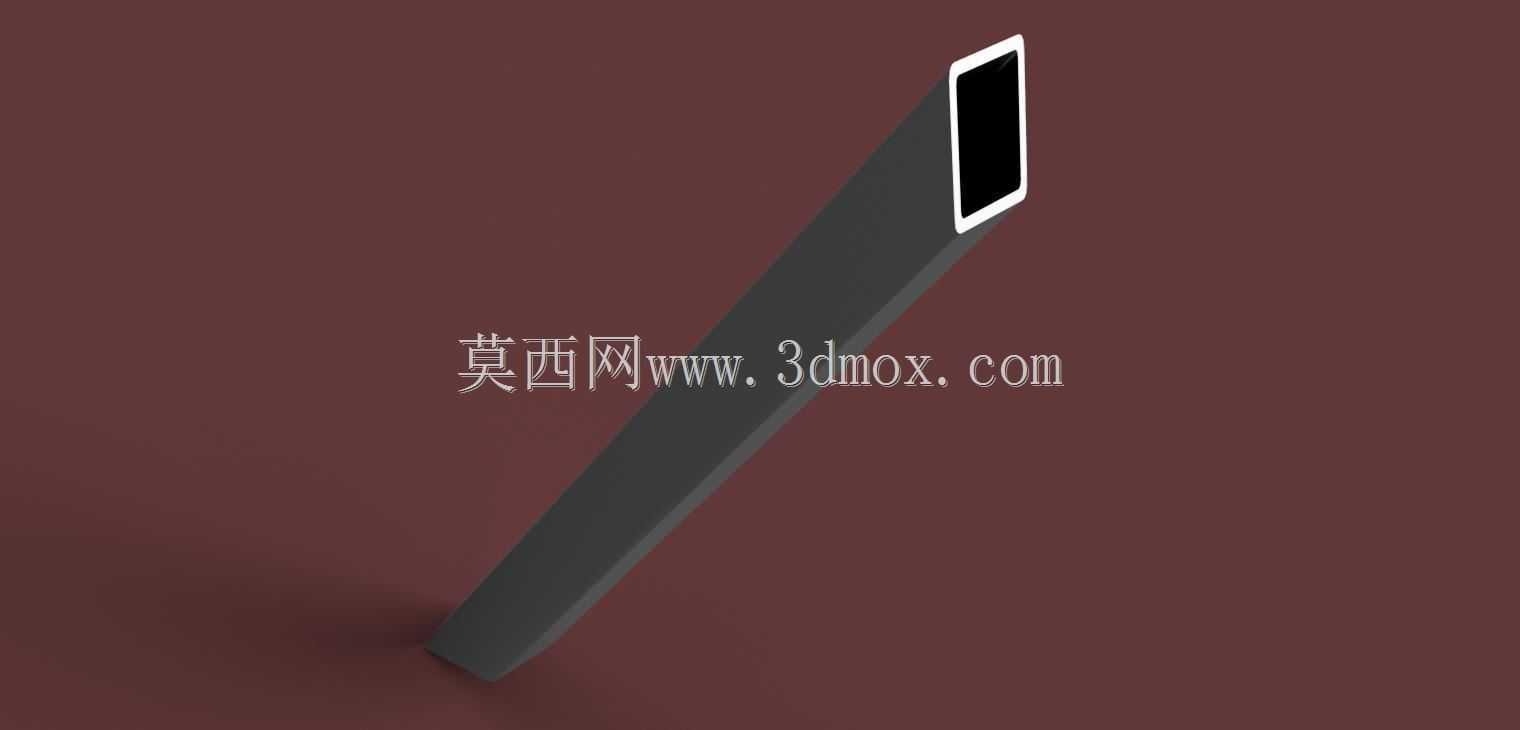

　　建模过程中，轮廓的方正性和端部开口的一致性需要重点控制。方形外壁应保持等厚过渡，斜切后端口呈现与截面相关的椭圆化视觉边界，但其本质仍是平面与空心方管相交得到的截交线。参数关系设置合理时，修改截面边长会同步影响内腔、外壁和端部裁切范围；修改斜接方向后，端口轮廓随杆件姿态更新，相邻构件可依据同一角度完成配对。这种方式特别适合系列化机架设计：同一截面可以派生不同长度、不同倾角的支撑梁，也可以在方管、矩形管或带圆角方管之间进行方案对比。对于需要焊接的场景，端面间隙、根部钝边和外侧焊缝空间可在模型基础上进一步细化；对于采用连接件或内衬套的场景，则可依据内轮廓尺寸校核插入深度和紧固位置。

　　安装边界方面，方形外表面提供了稳定的基准面，便于以面贴合方式固定附件。斜接梁与主框架连接时，通常需要在端部预留焊接边或螺栓连接区，不能让斜切面直接承担全部定位功能；若采用角件、卡扣或内衬块，则要保证外轮廓不与相邻杆件的外壁发生重叠。构件在三维空间中的最小通过尺寸，应由斜置后的外接矩形包络判断，而不是简单取用截面宽度。对于靠近人行通道的布置，还需关注斜梁端部棱角与安全距离，必要时在斜接外侧增加护罩或圆角封板。整体来看，该参数化方形斜接轮廓把常见框架构件中的截面、裁切、角度和装配边界集中表达，能够帮助结构设计人员在方案阶段快速验证杆件走向、拼接关系和空间占用，也为后续出工程图、生成焊件清单以及进行强度细化提供清晰的几何基础。
