便携式手提电子吊钩称重机结构

　　便携式手提电子吊钩称重机主要面向现场快速称重、小件搬运核验、户外作业和临时计量场景，常见于快递揽收、渔具负重测试、五金件抽检、仓储盘点、实验室辅助称量以及小型吊装作业。设备不需要固定安装台面，也不依赖复杂支架，操作人员握持主机后通过下端吊钩悬挂被测物即可读取重量，适合在空间狭窄、作业点频繁变化或无法布置台秤的位置使用。

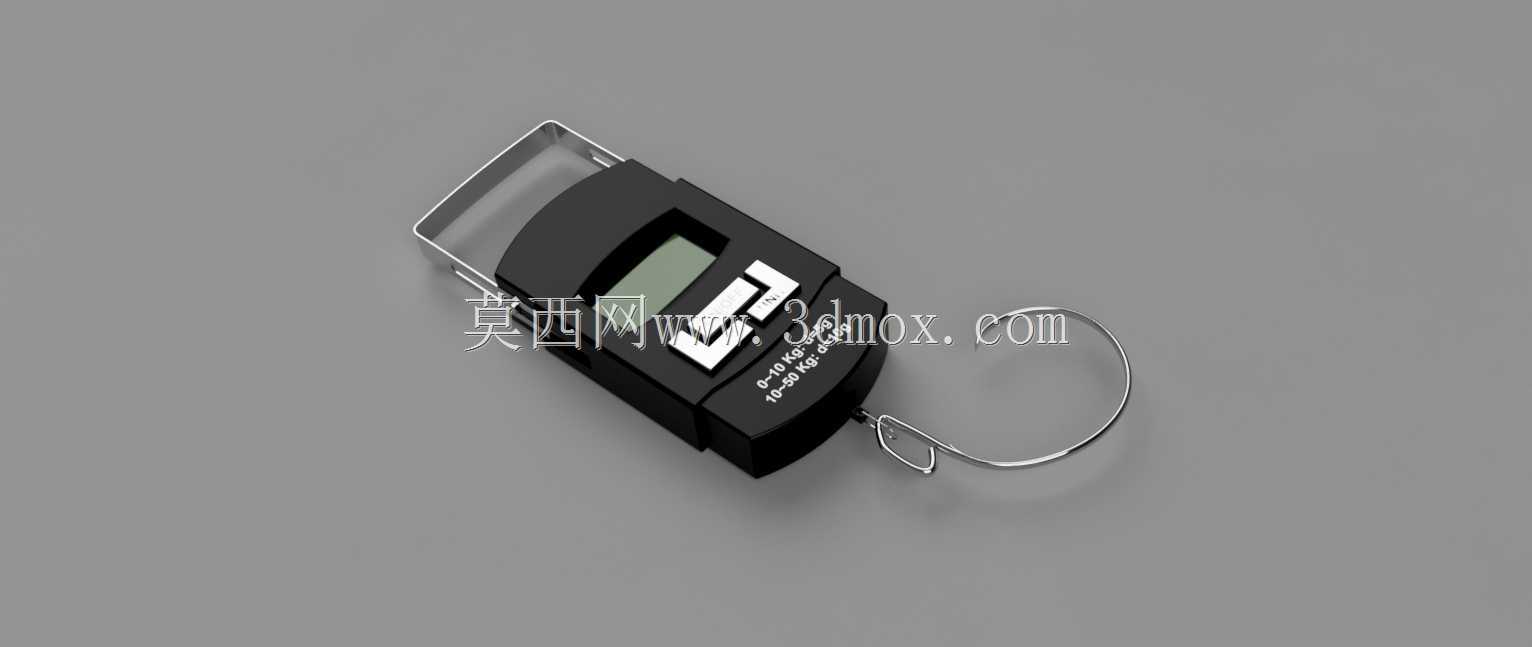

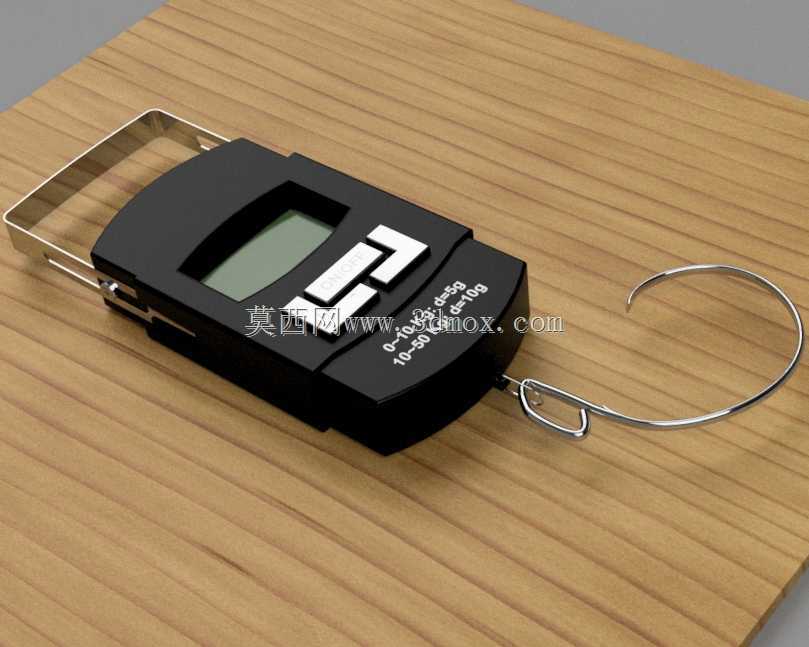

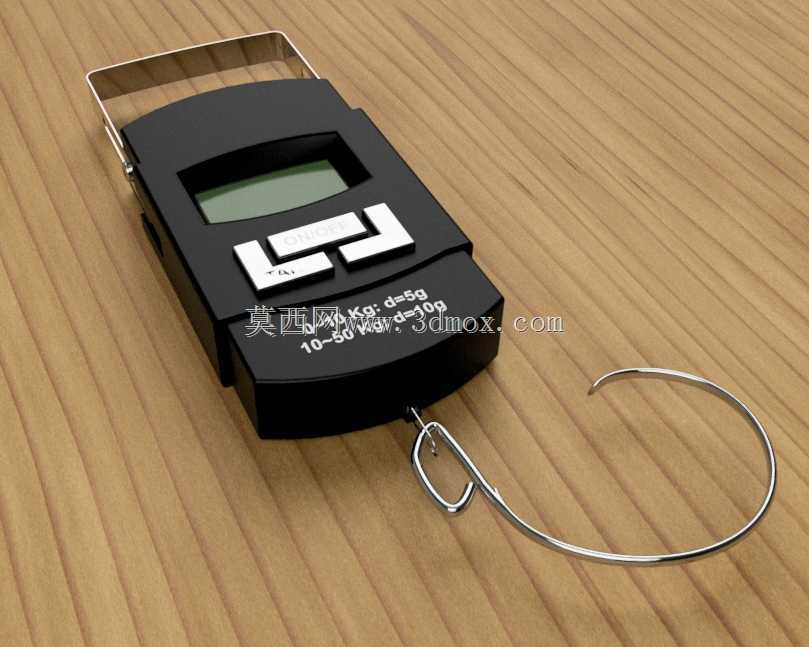

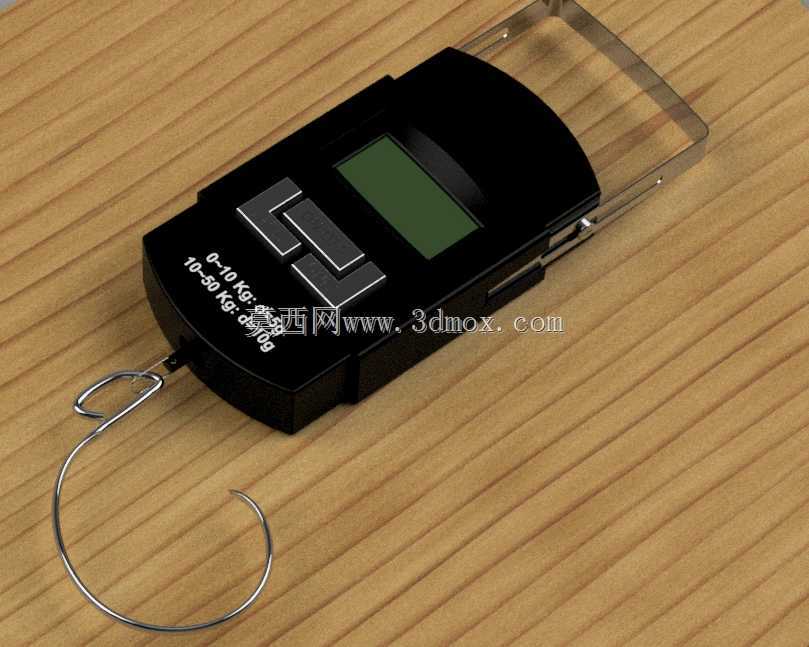

　　从整机结构看，作品采用矩形手持主机加下部金属吊钩的布局。主机外壳承担握持、防护、显示和按键承载功能，正面布置液晶显示窗口与功能按键，下部设置吊环连接区域。吊钩通过连接件与主机内部测力路径相连，载荷从钩尖传入，经钩体、连接环和受力座传递到传感单元，再由电子部分完成信号采集与数值显示。该结构把承力件、显示件和操作件集中在一个紧凑壳体内，减少了外部支架和台面占用，使整机可以随工具包携带。

　　设计时需要重点处理受力路径与手持区域的关系。吊钩承受偏摆、冲击和瞬时加载时，力线应尽量沿主机纵向中心传递，避免侧向弯矩直接作用在壳体薄弱位置。主机下端的金属连接件不能只作为外观件处理，应保证与吊钩、吊环和内部传感器之间的配合间隙合理；间隙过大会引起称量晃动和读数不稳定，间隙过小则会增加装配难度，并在受拉时产生附加摩擦。吊钩开口方向、钩尖回弯半径和钩身直径需要结合常见悬挂物形态确定，既要保证绳带、袋口、小吊环能够方便挂入，也要控制重物滑脱风险。

　　外壳造型采用圆角过渡和贴合手掌的厚度控制，正面按键区略微下沉，显示窗保持独立平面，有利于减少按键误触并保护液晶屏。手持设备在实际使用中容易受到磕碰、汗液、灰尘和轻微雨淋影响，因此壳体分模线、按键周边、显示窗边缘和下端连接口都应考虑密封与挡污结构。虽然该类迷你称重设备不等同于大型工业吊秤，但在满载提拉时，外壳仍会承受操作者握持力和载荷反力，壁厚、加强筋和螺钉柱位置需要围绕下端承力区布置，不能只按普通消费电子外壳处理。

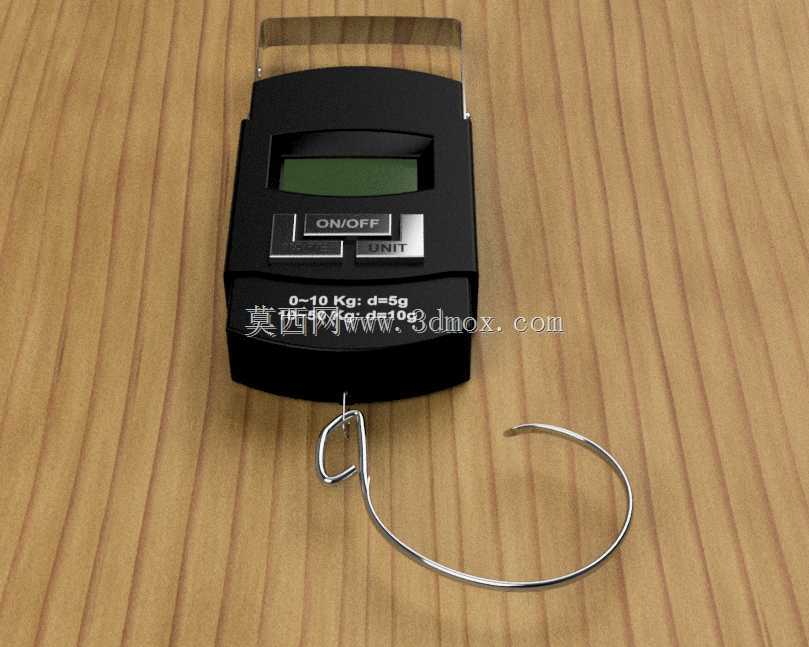

　　功能界面以快速读数为核心。显示窗位于正面上方，便于提拉时自然观察；按键承担开机、归零、单位切换和模式选择等操作，键面大小和按压行程应适合戴薄手套或单手操作。设备在使用前常需要去皮，例如悬挂网袋、托盘或绳索后清零，再读取净重，因此归零操作的响应和空载稳定性直接影响现场体验。对于不同计量单位的切换，结构设计上不需要改变机械承力部分，但显示窗口的字符高度、对比度和倾斜视角应保证在户外光线下可读。

　　量程与外形边界之间存在明显约束。小型手提秤的优势是便携，主机宽度、厚度和重量不能过大；但量程提高后，吊钩、连接环和内部测力元件都需要更大安全裕度，壳体也必须承受更高拉载。因此设计中通常将主机长度用于布置电池、电路板、显示模块和传感承力区，将宽度控制在单手握持范围内，下端吊钩在非使用时可贴近主机下方，减少外伸尺寸。吊钩完全展开后会形成下方悬挂空间，选型或建模时需要预留被测物、吊绳和手部活动距离，不能只看主机本体包络。

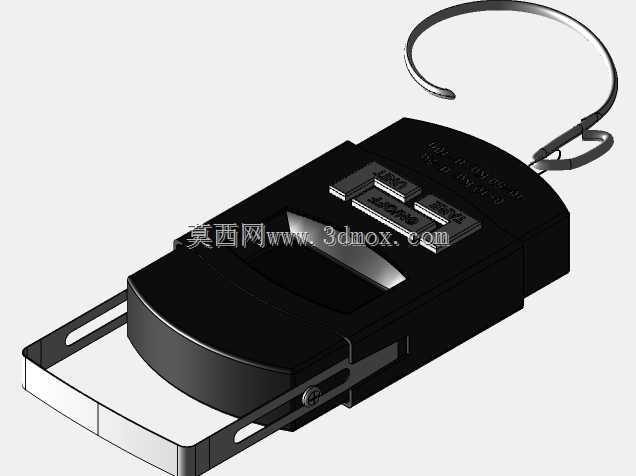

　　安装关系在该产品上体现为组件装配而非设备固定。前壳与后壳通过螺钉和卡扣组合，显示窗嵌入正面定位槽，按键位于壳体开孔或整体弹性按键区，电池仓通常布置在背部或主机上部，下端承力座与壳体加强结构连接，吊钩组件通过可转动环与承力座相连。可转动连接很重要，它允许悬挂物在轻微旋转时释放扭转，避免钩体把扭矩直接带入主机。三维建模时应分别保留吊钩弯曲段、连接环、壳体外形、按键凸起、显示窗口和底部承力口的细节，尤其要检查吊钩最大摆动角度与壳体下缘是否干涉。

　　在工程应用中，这类设备不能替代固定台秤或大吨位起重称量设备，但它填补了低载荷、移动式、快速核验的使用需求。结构设计若只追求小巧，会导致吊钩强度不足、壳体拉脱或读数晃动；若过度加强，又会失去便携意义。合理方案是在紧凑主机内建立清晰纵向承力链，让外壳主要承担握持与防护，金属吊钩和连接环节承担悬挂载荷，显示与按键区域保持易读、易操作，从而满足现场快速称重对轻便、可靠和直观的综合要求。
