克诺尔WM10称重阀结构三维设计

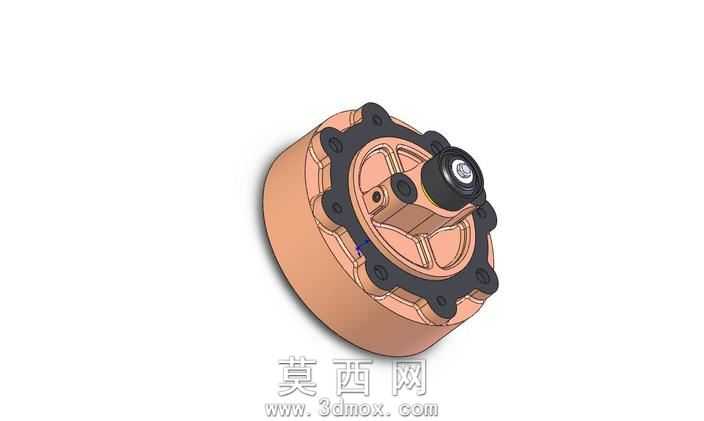

本作品为克诺尔WM10型称重阀的三维参数化建模成果，建模阶段以实物测绘尺寸为基准，在SolidWorks平台中采用自底向上的装配建模思路完成全结构复刻。首先对阀体基座进行基体特征绘制，通过拉伸、旋转、切除等基础特征构建铜质基座的主体轮廓，精准还原基座外缘的八处螺栓安装孔位、中心腔室的阶梯型结构以及侧面的气路接口定位尺寸，基座表面的倒角、圆角等工艺细节均按照实际加工要求完成参数设置，保证模型与实物的尺寸一致性。上部的密封端盖采用黑色工程塑料材质，建模时重点还原端盖与基座配合的止口结构、端盖上的定位凸台以及中心轴的安装通孔，端盖外缘的密封槽结构按照密封件的标准尺寸进行绘制，确保虚拟装配时密封件的压缩量符合设计要求。中心的传感调节组件包含阀芯、复位弹簧、调节旋钮等细分零件，阀芯部分采用多段回转体结构配合侧向的通气槽设计，弹簧零件通过螺旋线扫描特征完成建模，参数匹配称重阀实际工作的刚度与行程要求，调节旋钮的防滑纹理、顶部标识位均做了精细化还原。材质渲染阶段，基座部分赋予铜合金材质，调整金属粗糙度、反射率参数还原铸铜件的哑光金属质感，端盖部分赋予玻纤增强尼龙材质，模拟工程塑料的半哑光磨砂表面效果，金属阀芯、螺栓等零件赋予不锈钢材质，添加轻微的环境反射效果提升真实感，不同材质的区分清晰呈现各部件的功能分区。结构设计上完整还原称重阀的气路连通逻辑，基座内部的进气腔、出气腔、反馈腔的分隔结构清晰可见，各腔室之间的通气孔道尺寸与走向完全匹配实物的工作原理，装配体中添加了同轴度、配合面重合等标准装配约束，可直接用于运动仿真演示，模拟称重阀在不同气压输入下的阀芯动作过程，验证阀件的行程与通断逻辑合理性。整体建模过程严格遵循机械设计的尺寸规范，所有特征均保持全参数化可编辑状态，可根据不同的工况需求快速调整孔位尺寸、腔室容积等参数，适配不同规格的气动控制系统选型需求，模型可直接用于教学演示、产品结构验证以及后续的工程图纸导出工作。
