减压阀配套铰接式摇臂支座结构

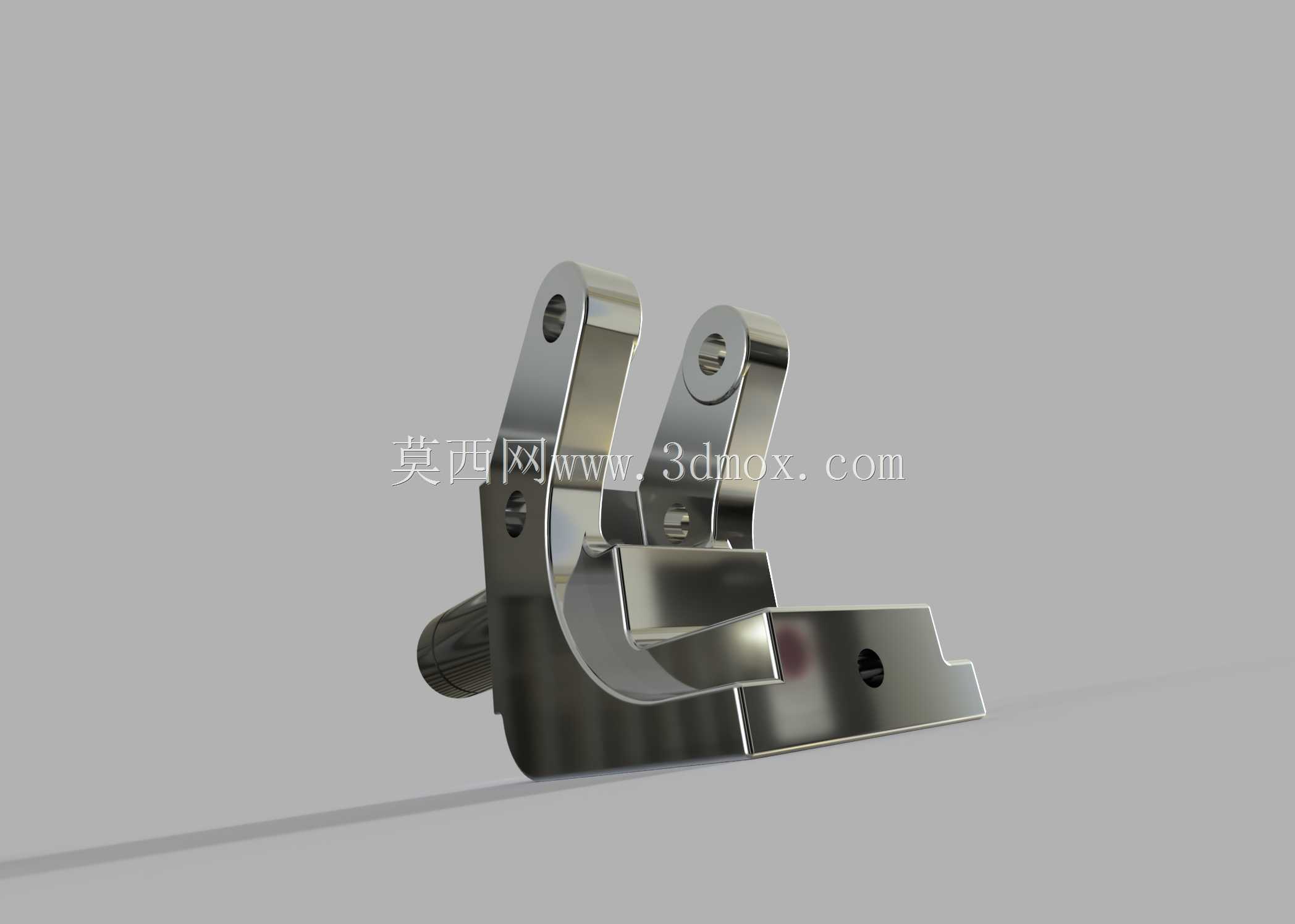

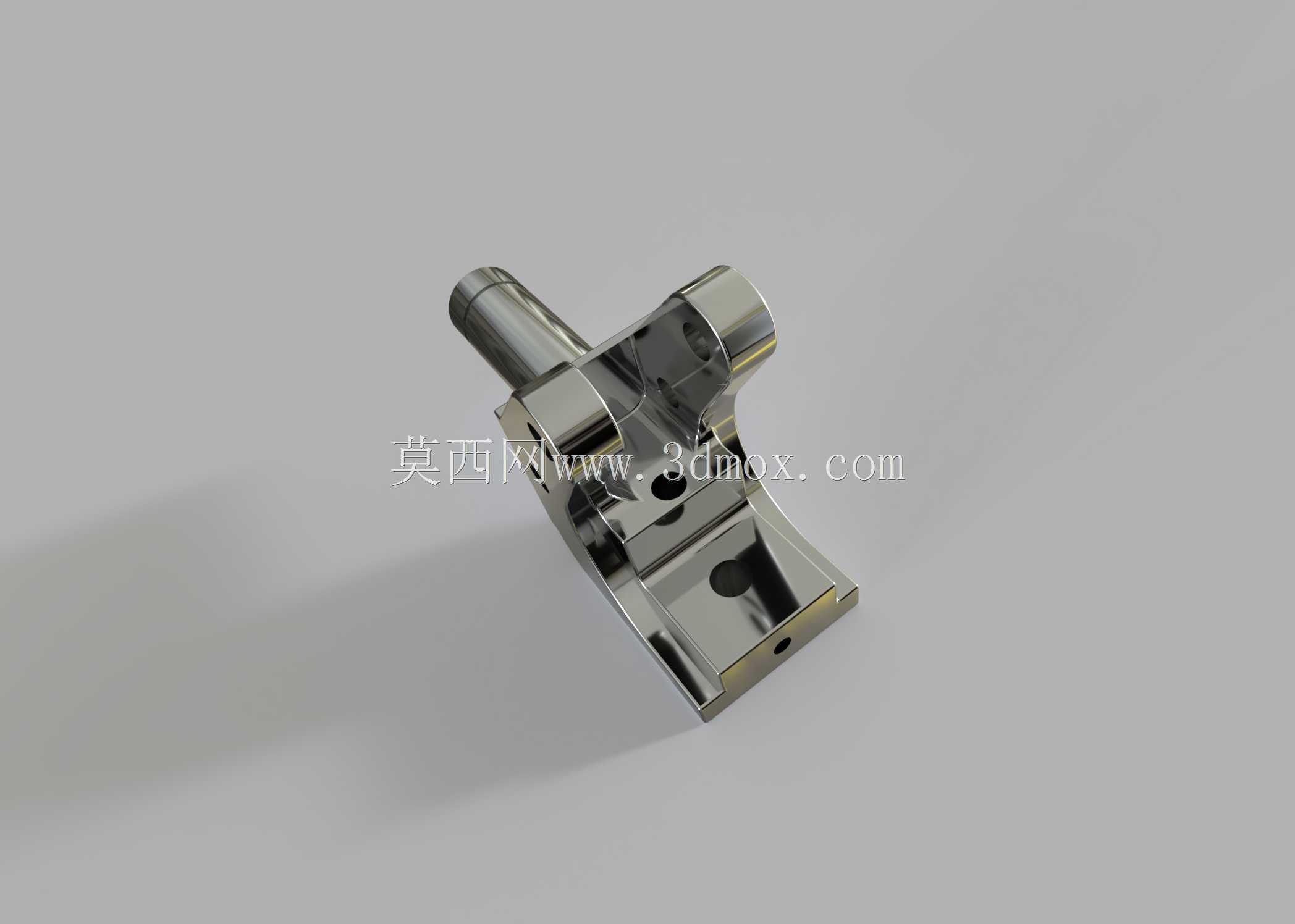

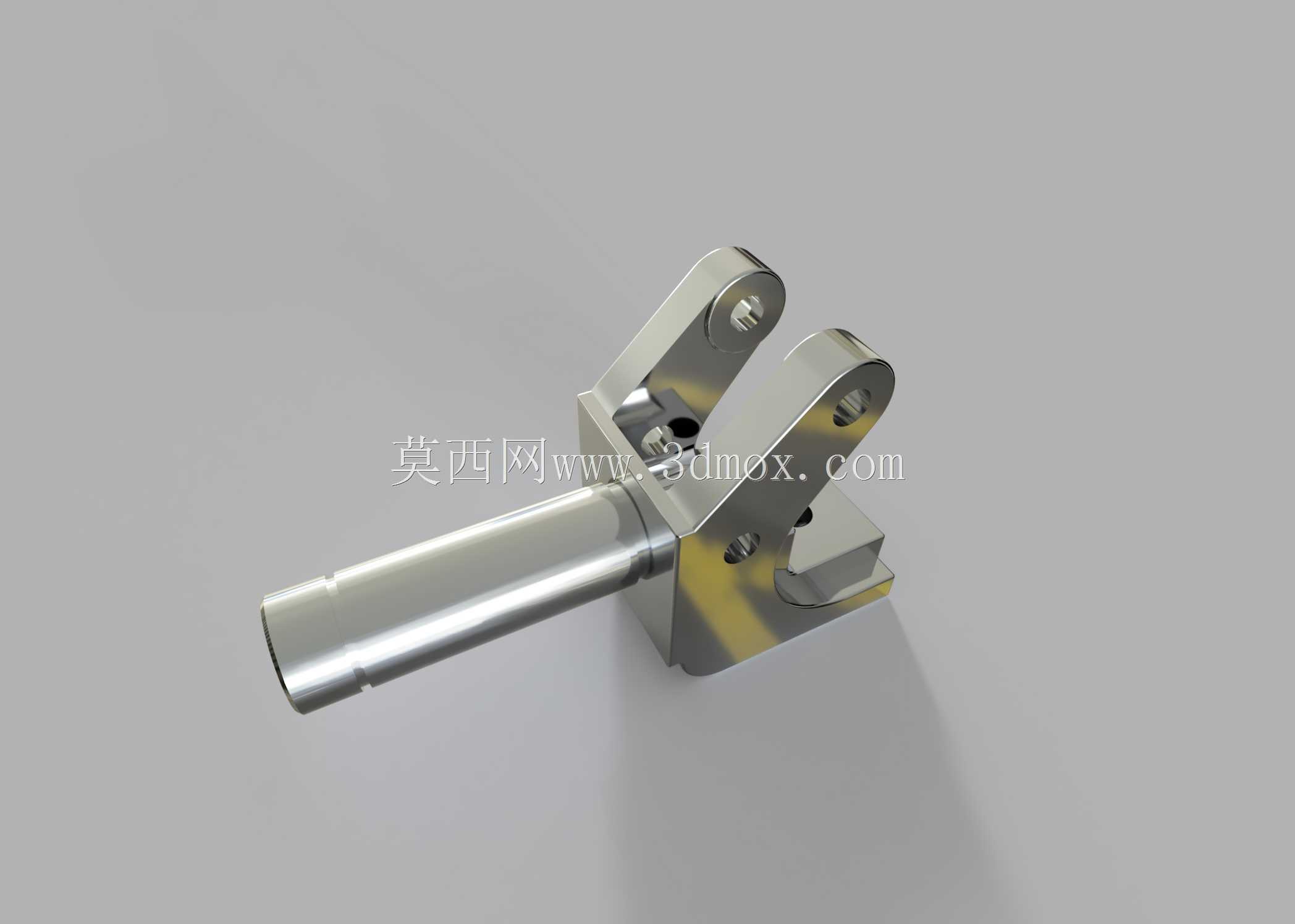

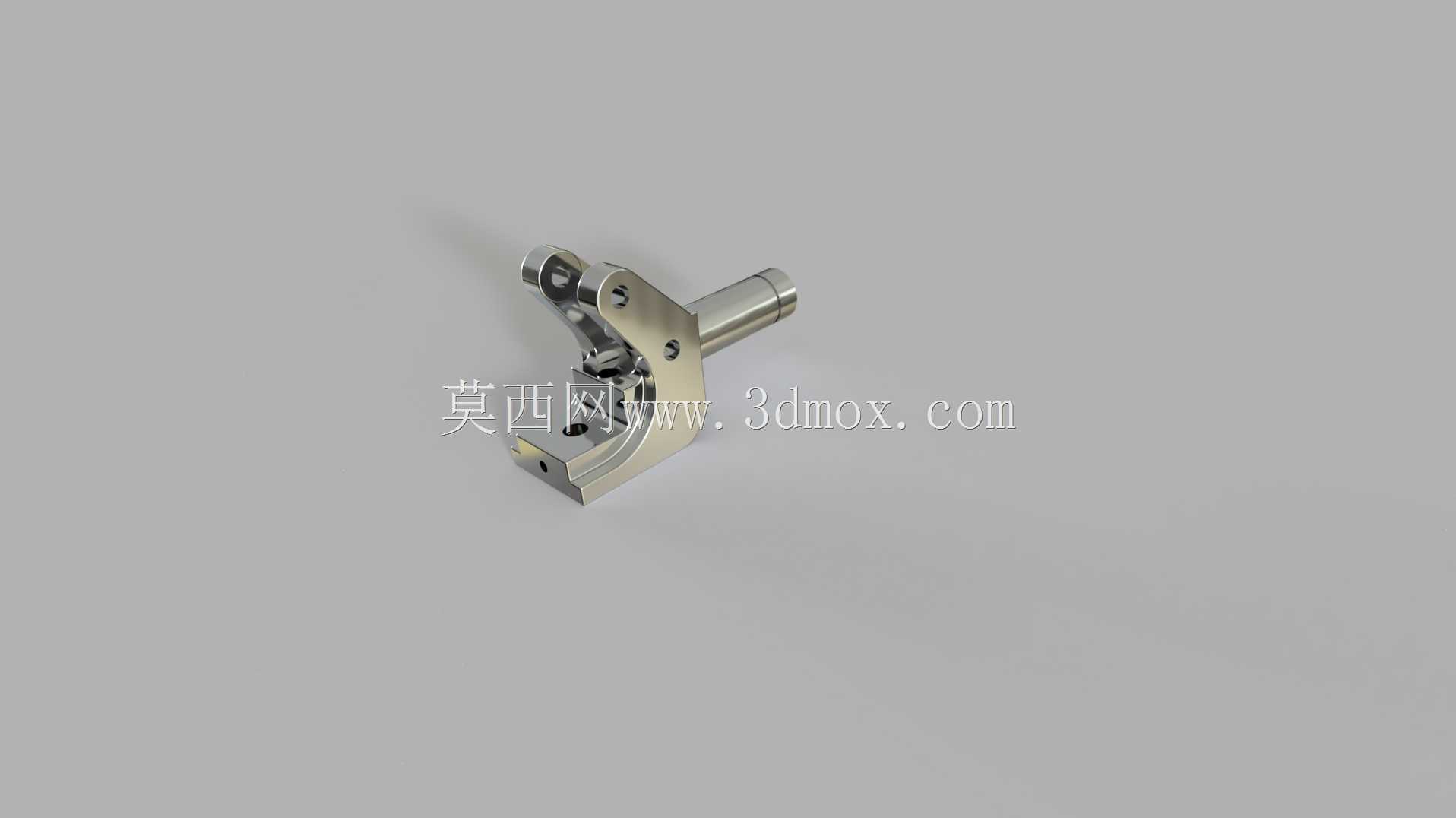

　　这套铰接摇臂支座结构常见于工业减压阀的手动调节、行程触发与阀杆联动场景，在流体管路调压工位、小型气动控制回路以及实训教学台架中都能见到同类结构。部件一端为带光滑圆柱面的长轴段，用于穿入阀体侧部的导向孔，承担径向支撑与直线滑动导向；另一端为双叉耳板布局，耳板上预留同轴销孔，可通过圆柱销连接外部拨杆、连杆或手动操作手柄，将外部摆角动作转化为阀端阀芯的轴向位移，进而改变节流口开度，实现出口压力的微调。

　　从结构设计逻辑看，长轴段与中部块状基座采用一体化过渡，根部保留加厚圆角，避免往复摆动与轴向推拉时在应力集中位置产生疲劳裂纹。双叉耳板之间留出足够开口宽度，能够容纳配套连杆端部，销孔周边做局部凸台加厚，销孔轴线与长轴轴线保持垂直，保证运动传递过程中无额外别劲。基座侧面预留紧固孔位，可在行程极限位置加装限位螺钉或定位挡块，约束摇臂转角范围，防止超程推动阀芯造成密封面损伤。

　　安装边界方面，圆柱轴段外径需与阀体导向孔保持小间隙配合，表面粗糙度控制在滑动配合要求范围内，外伸长度要覆盖阀芯全行程并保留余量，避免运动到极限位置时轴端脱出导向孔。双叉耳板的外轮廓宽度要小于阀体侧壁安装空间，摆角范围内不得与相邻管路接头、压力表座发生干涉；销孔直径按配套连杆销选取，孔端可加工沉孔用于安装轴用挡圈，防止销轴在振动工况下窜动脱落。基座下端平面可作为装配定位面，贴合阀体安装凸台后通过侧向螺钉锁紧，保证整体刚性。

　　建模时需重点保证长轴圆柱面与耳板销孔的垂直度、双耳销孔的同轴度，圆角过渡处不能出现几何褶皱，装配演练中可模拟销轴穿入、轴段滑动与摆角转动，验证全行程运动间隙，这类结构也适合作为机械连杆传动、滑动导向配合的建模练习案例，帮助理解调压阀端执行连接件的工程设计思路。
