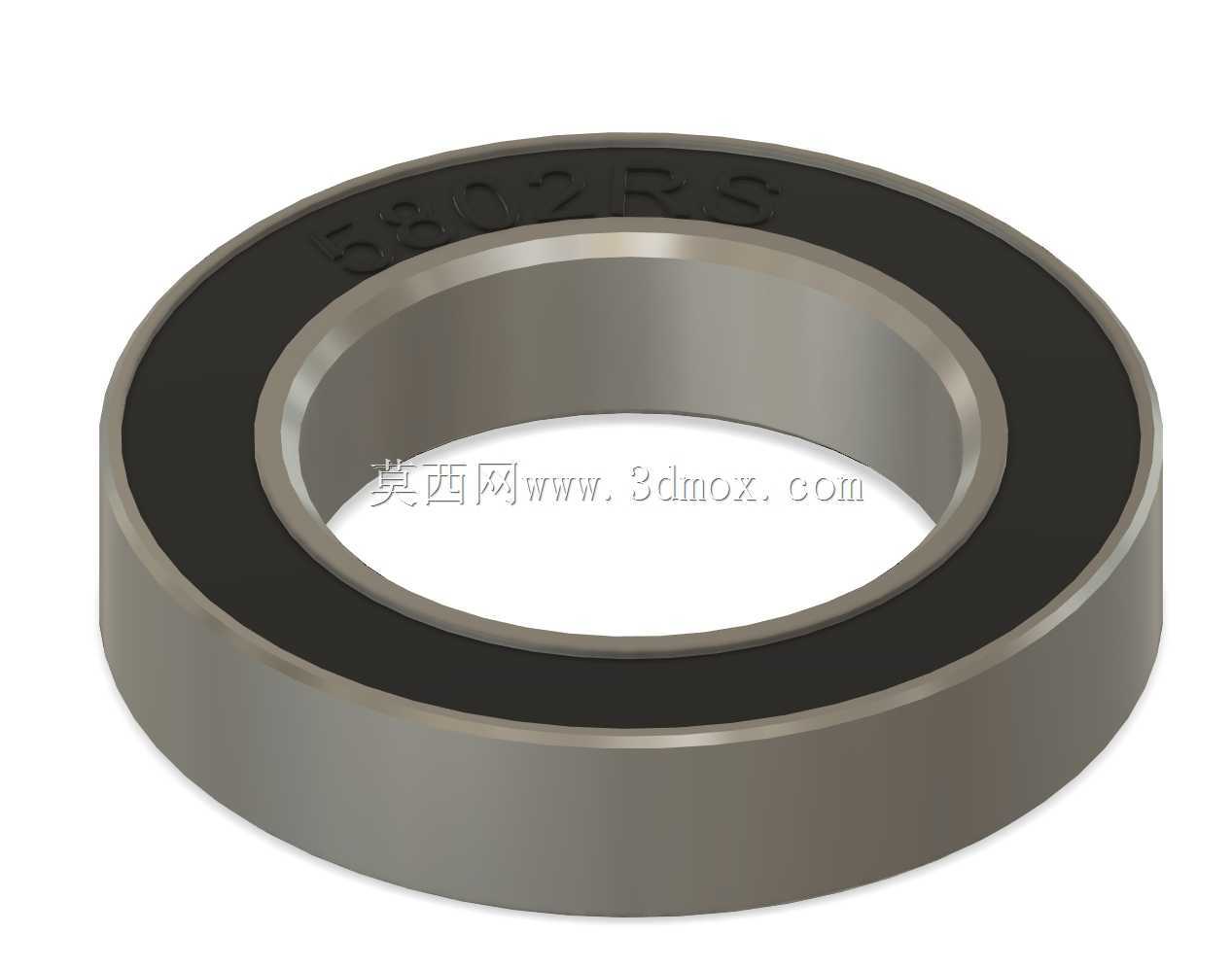

双面密封深沟球轴承5802RS三维结构

　　在轻工输送线、小型减速单元、阀门执行机构以及仪表类装置中，支承部位往往没有大型重载轴承那样宽裕的安装空间，却同样要面对粉尘、潮气、润滑脂流失和低速连续运转的问题。5802RS这类双面密封深沟球轴承，正是针对薄截面、小轴向空间和免维护倾向较强的部位建立的旋转支承方案。模型按15mm内径、24mm外径、5mm宽度的边界进行表达，能够直接用于校核轴肩、轴承座孔、端盖间隙以及相邻零件的避让关系。

　　从结构上看，该轴承由内圈、外圈、滚动体、保持架和两侧橡胶密封件组成。内圈与轴颈形成配合，外圈装入座孔后承担径向定位，钢球在滚道内滚动以降低摩擦阻力；保持架将滚动体均匀分隔，避免球与球之间接触摩擦。双面密封结构把润滑脂封闭在轴承内部，同时阻挡外部灰尘、纤维和水滴进入滚道，这在食品包装辅机、纺织小辊筒、户外小型执行器以及开放式传动支架中尤为实用。相比开式轴承，密封型结构减少了定期补脂的拆装频次，也降低了润滑脂污染产品或周边机构的风险。

　　建模时需要重点还原几处工程细节。其一是内外圈的阶梯轮廓与圆角过渡，滚道曲率、密封槽位置和端面倒角不能只按简单圆环处理，否则在装配剖切或干涉检查时会丢失真实边界。其二是密封件与内圈密封槽之间的非接触或轻接触关系，模型应体现密封唇的覆盖范围，便于判断轴肩高度是否会摩擦密封圈。其三是保持架与钢球的相对位置，虽然外观展示中滚动体不一定全部可见，但在剖面、爆炸视图或运动说明中，球组的节圆直径和兜孔形态会直接影响结构可信度。

　　实际选型时，15×24×5的尺寸意味着它更适合轻载、中等转速和空间受限的支点。轴的加工公差、座孔同轴度以及安装时的受力方式都应纳入考虑：压装力应作用在配合套圈上，不能通过滚动体传递装配冲击；轴肩圆角需小于轴承倒角，避免端面不能贴紧；相邻挡圈或端盖不应压迫外圈端面造成预紧异常。若用于高温、强腐蚀或高速工况，还需重新核对密封材料、润滑脂类型和游隙组别。

　　该三维模型可用于设备布局阶段的占位校核，也可作为轴承库零件接入轴系装配。通过剖切显示，设计人员能够检查密封片、滚道、钢球和保持架的层次关系；通过装配约束，可以验证轴伸长度、座孔深度和周边紧固件是否冲突。对教学或方案演示而言，它也能清楚说明深沟球轴承如何以紧凑外形承担径向支承，并在封闭润滑条件下维持稳定旋转。
