便携手机充电插头外壳结构设计

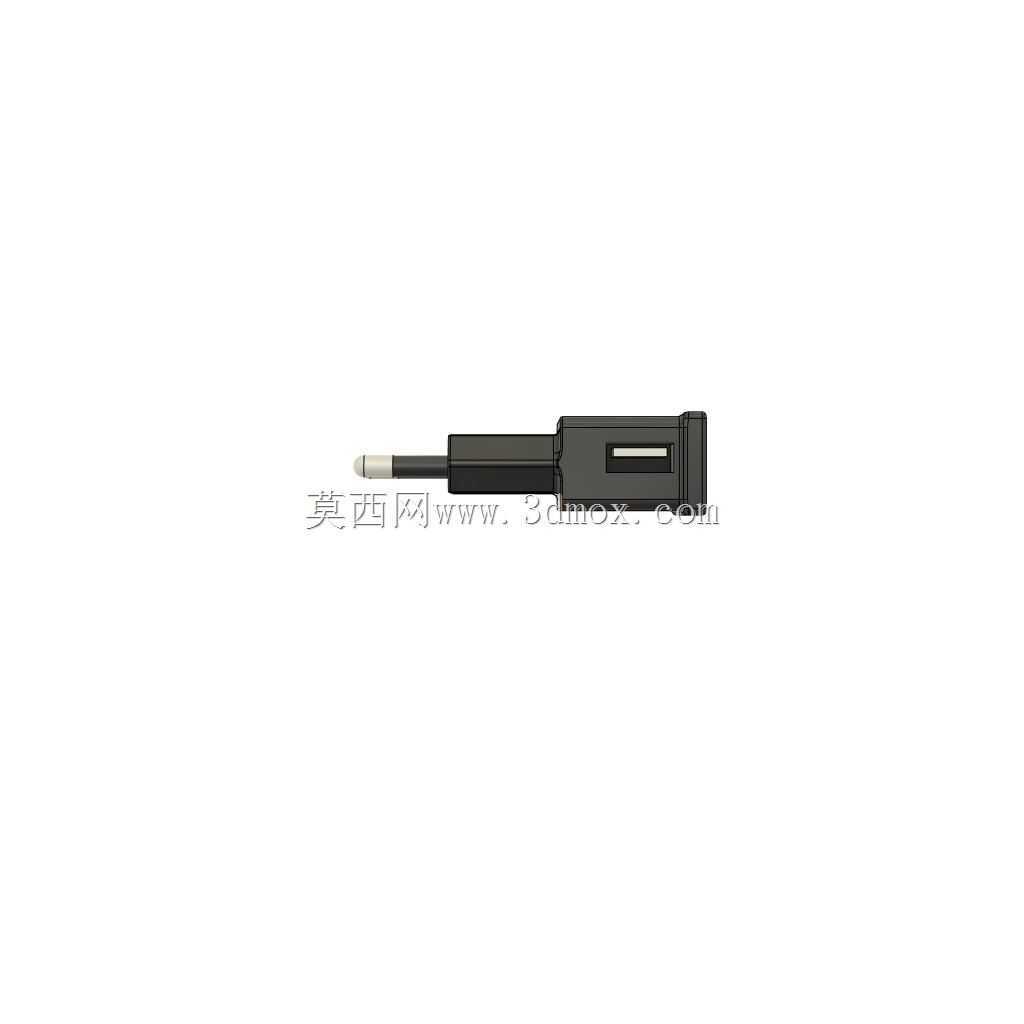

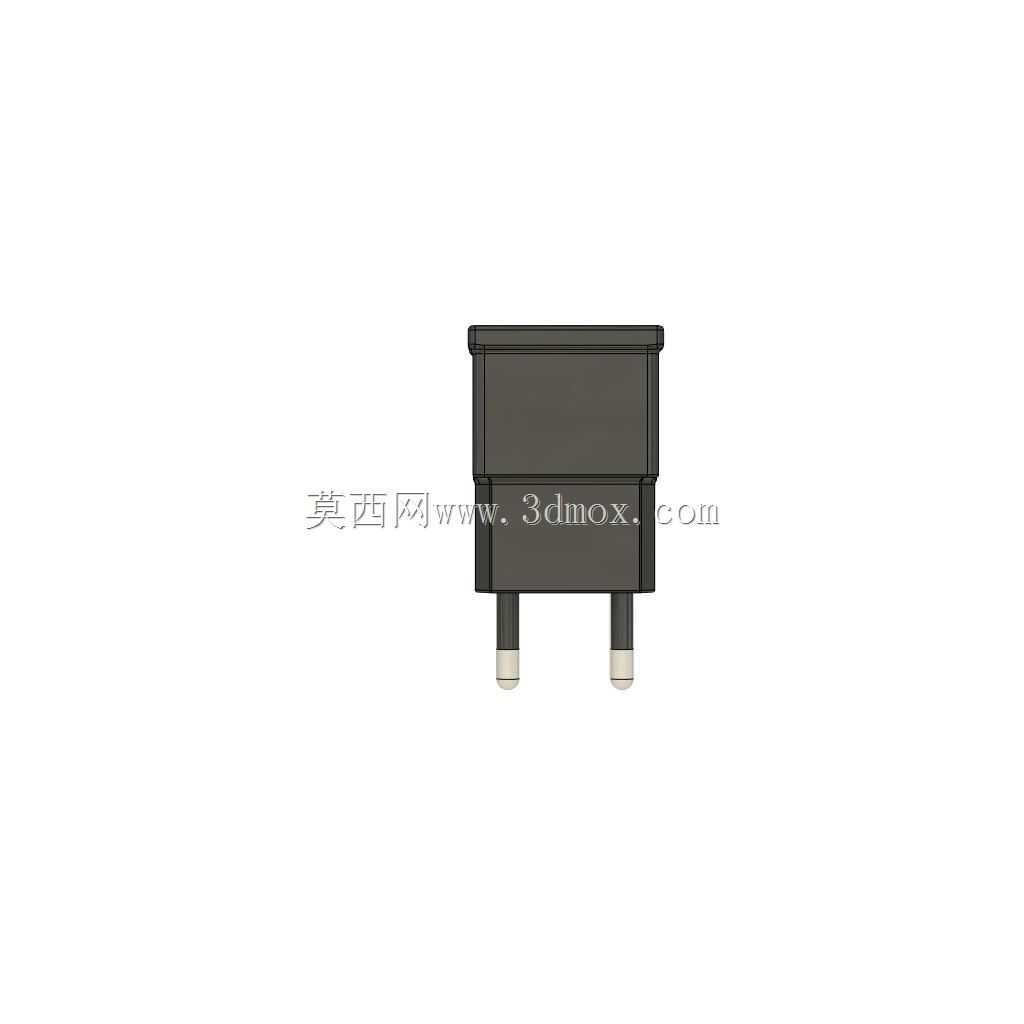

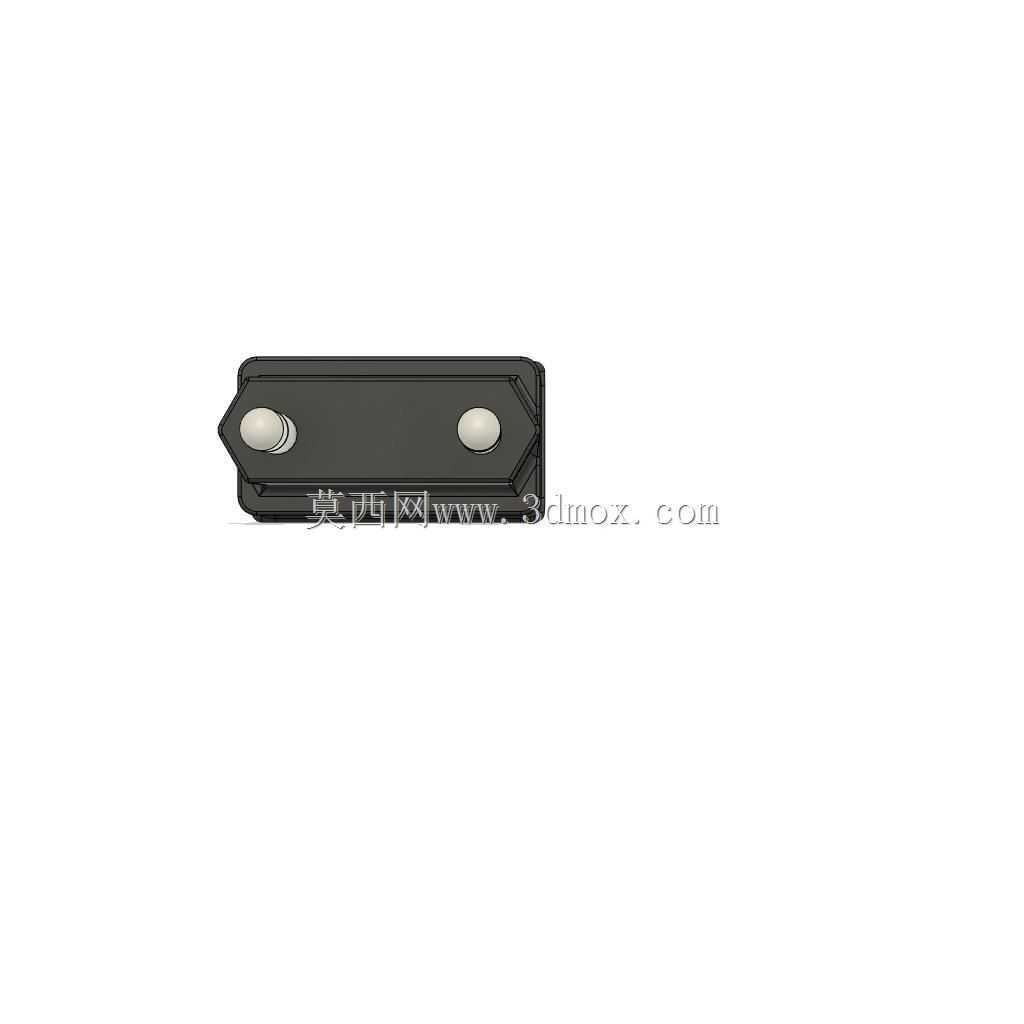

　　该结构围绕日常随身取电场景展开，主体为扁平长条形充电插头外壳，整体轮廓做了圆角过渡处理，两端分别布置插脚与输出端结构，外壳表面预留两处圆形嵌装位，可用于固定内部电气元件或装饰标识件。

　　从实际使用边界来看，扁平壳体能够在拥挤的排插上减少相邻插孔占用，圆角外形避免随身携带时剐蹭包内物品；外壳内部预留的安装空间可容纳整流电路板、插脚导电片与输出接口组件，两处圆形点位对应内部元件的定位柱或卡扣位置，保证装配后元件不会在壳体内晃动。

　　设计过程中优先考虑手持插拔的受力路径：插脚根部做局部加厚，插入墙面插座时外力能够沿壳体加强筋传递，避免薄壳区域出现应力发白；壳体分模线沿侧边布置，既方便注塑后上下壳扣合，也让外表面保持完整，减少灰尘积存缝隙。

　　针对旅行、办公桌面、床头插座等常见使用环境，壳体长宽比例控制在单手握持范围内，插拔时手指可按压壳体两端圆形区域，施力更稳定；内部电气腔与插脚通道之间设置挡筋，降低装配时导线偏移触碰壳体的风险。输出端开口位置根据常用线材接头尺寸预留间隙，避免插头接入后线材根部过度弯折。

　　建模时将外壳、插脚、内部固定位分别拆分为独立组件，装配关系按照实际生产顺序约束：先固定导电插脚，再放置电路板，最后扣合上下壳。圆形嵌装位与壳体主体采用同轴约束，侧边圆角与整体外轮廓保持连续曲面，方便后续做拔模分析与壁厚检查。壳体壁厚按照常见充电头外壳的成型要求均匀过渡，卡扣位置局部增加厚度，既保证拆装时的弹性，也避免长期使用后断裂。

　　该结构可作为小型消费电器外壳设计的参考样件，用于验证便携充电设备的外形比例、元件布置与安装固定方式。
