减压阀传动摆臂连杆结构设计

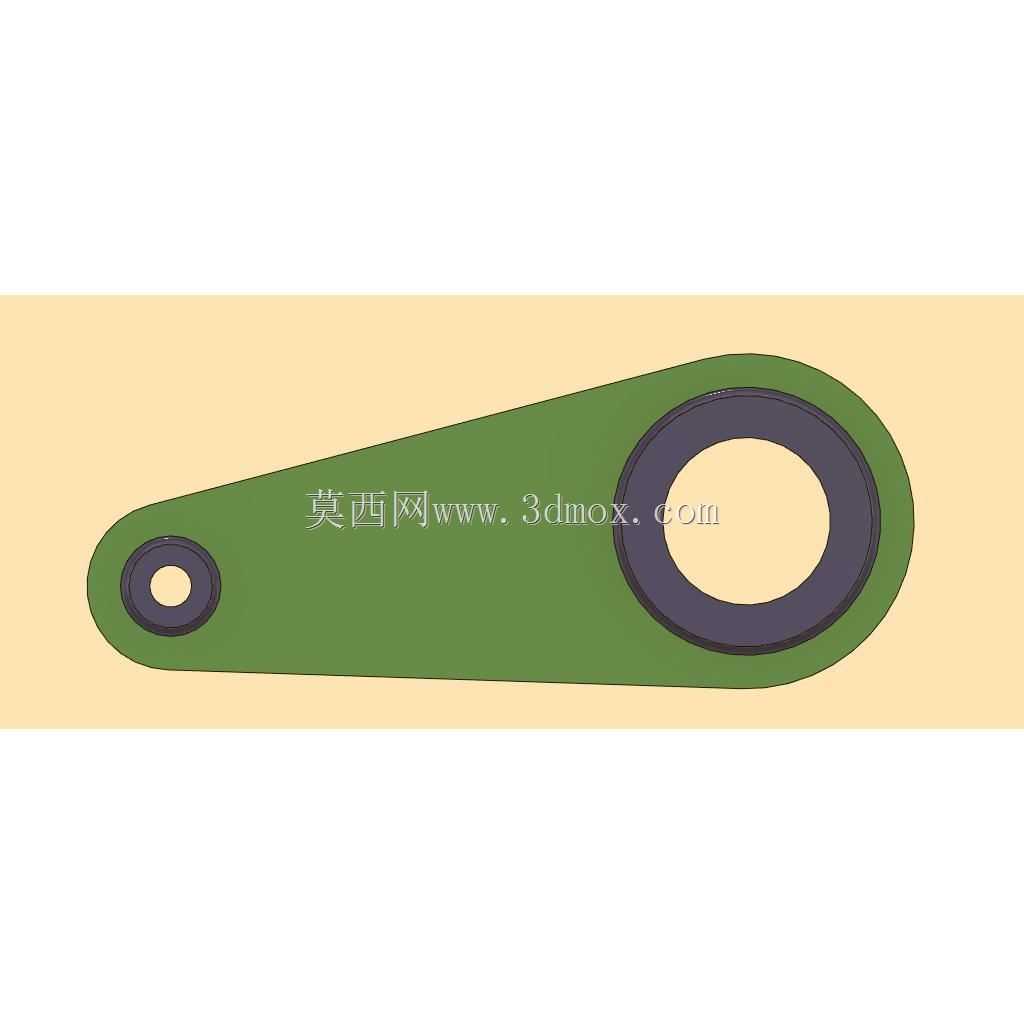

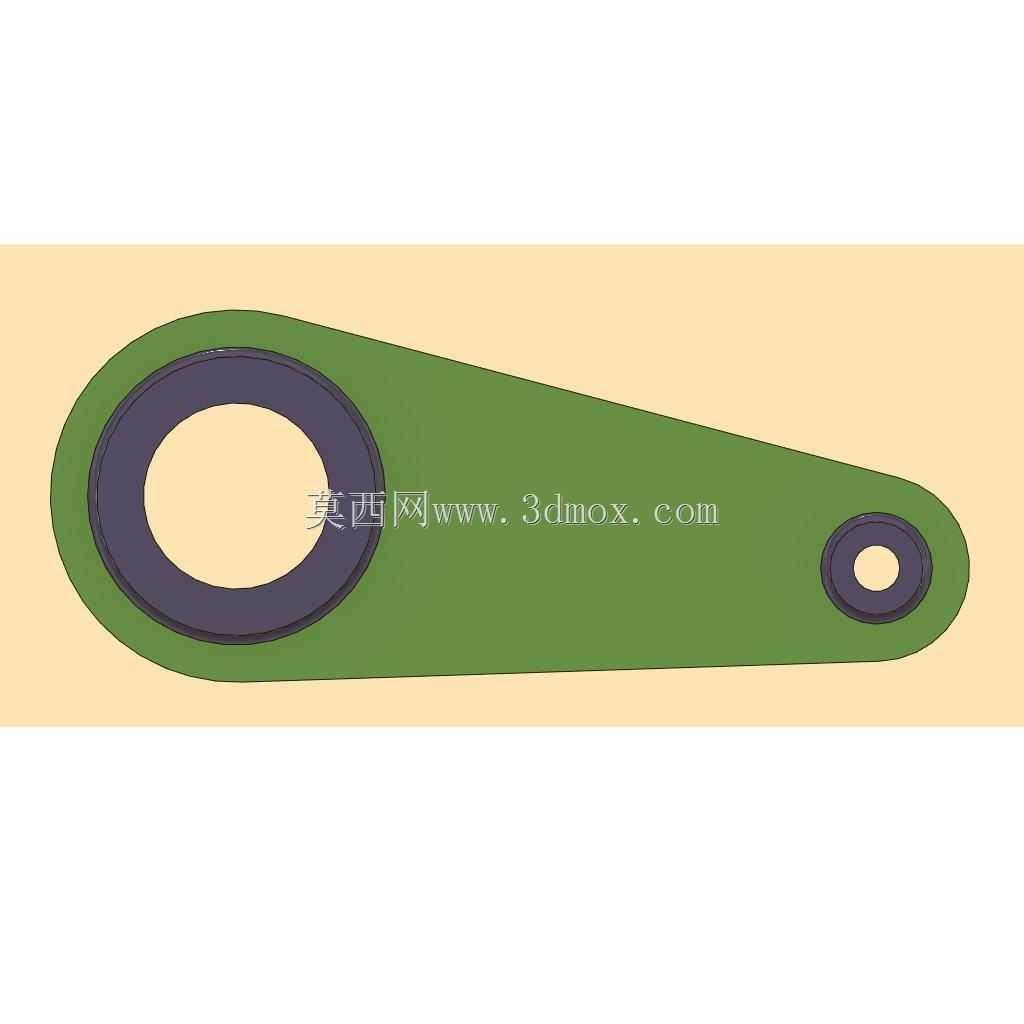

　　该摆臂连杆类零件主要配套在减压阀的手动调节、阀位联动或者外置执行机构的力矩传递路径中，在调压工位承担把输入端的小角度扳动转化为阀芯端直线位移的作用，现场常见于仪表阀组、试验台气路管控单元以及小型流体控制装置的安装支架侧。零件整体采用长条形异型材轮廓，一端为小直径铰接孔，用来和调压手柄、销轴或者复位拉板做回转配合，另一端为大尺寸同轴环座，环座内圈预留衬套压装余量，工作时和阀杆端的偏心轴套嵌套，把摆臂绕远端铰点的圆弧摆动转化为阀杆的升程变化，中间的实体臂身做了等强度过渡，轮廓从大端环座向小端铰点逐步收窄，既避开周边管路接头的干涉空间，也把扳动时的臂身弯曲变形控制在弹性区间内。

　　从安装边界来看，大端环座的外径决定了整个摆臂的回转扫掠范围，布局时需要在环座外侧预留出不小于环壁厚度的安全间隙，避免摆臂抬升过程中和阀体顶面的安装凸台、调压弹簧护罩发生剐蹭；小端铰接孔的中心距是整个传动链的核心尺寸，这个孔位的公差会直接映射到阀芯行程的起始零点，建模时两个孔的中心连线要和阀杆的理论运动方向做运动学校核，确认摆臂在全行程转角范围内，小端销轴不会从配合槽内脱出。臂身的厚度方向要和配套销轴的悬臂长度匹配，两侧留出平垫或者开口销的装配空间，大端环座的端面要和偏心轴套的台阶面贴合，装配后环座端面的跳动量需要控制在允许范围内，避免转动时出现卡滞。

　　设计思路上没有采用额外的焊接拼接结构，整体为一体式成型臂身，轮廓转角处全部做了圆角过渡，消除应力集中的尖角位置，大端环座的壁厚按照传递的最大扳动力矩做补强，小端铰孔周边局部加厚，避免反复扳动后孔位出现椭圆磨损。实际选型适配时，该摆臂可以直接替换同安装孔距的老旧减压阀联动配件，也可以作为工装夹具里的压紧摆臂使用，在手动夹紧工位绕小端孔回转，大端环座位置安装压紧滚轮，完成对工件侧面的快速压持，臂身的轻量化轮廓在保证刚性的同时降低了运动件的惯量，手动操作时扳动手感平顺，没有多余的晃动余量。
