CETOP03液压叠加式减压阀歧管集成块

　　该集成油路块面向中小吨位液压站、工装夹具液压系统、机床辅助夹紧回路以及小型自动化液压执行单元的阀组搭建场景，采用CETOP03标准叠加阀安装界面设计，核心作用是将减压阀与通径6规格的方向阀、流量阀通过叠装方式整合在同一安装基准面上，省去外接管路的接头与布管空间，降低油路泄漏点。

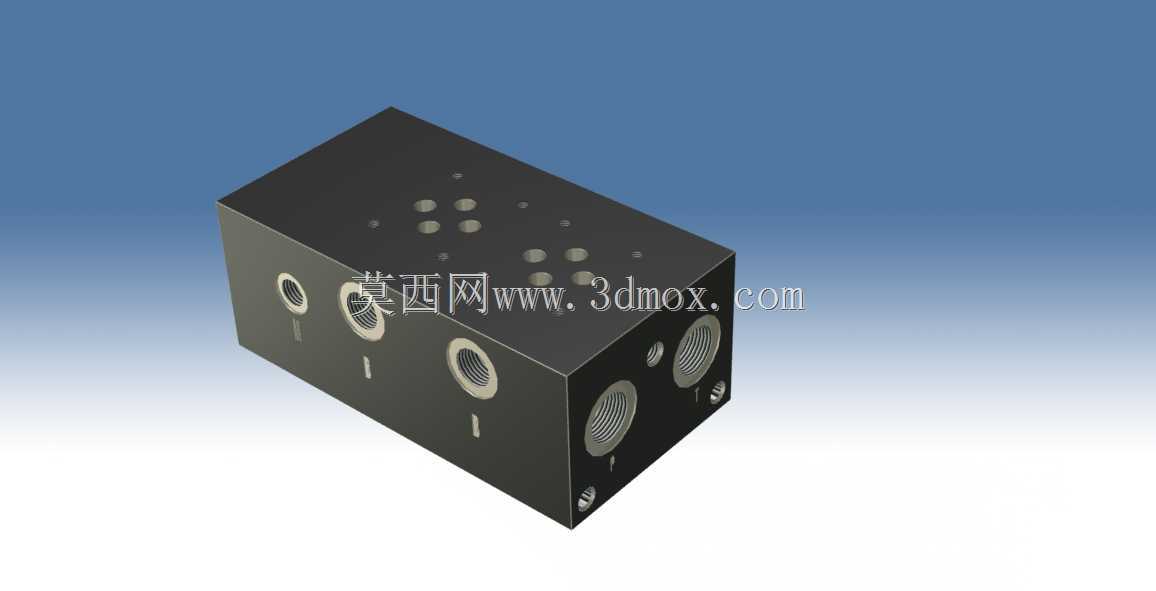

　　从实际使用逻辑来看，这类歧管块多用于需要对单路执行元件进行独立压力调节的回路：比如同一液压站同时驱动多个夹紧油缸，主系统压力较高，但某一路薄壁工件夹紧回路需要限制最高压力避免压伤工件，即可在该叠装位接入减压模块，将输出支路压力稳定维持在100-350bar区间内的设定值，不受主油路压力波动干扰。块体侧面预留的横向通油孔分别对应压力进油、回油、泄油以及A/B工作油口，底部与顶部的CETOP安装面孔位完全匹配NG6系列电磁阀的安装孔距，叠装时只需在各阀层之间加装对应密封O圈，用长螺栓贯穿拉紧即可完成阀组组装，无需额外加工连接管路。

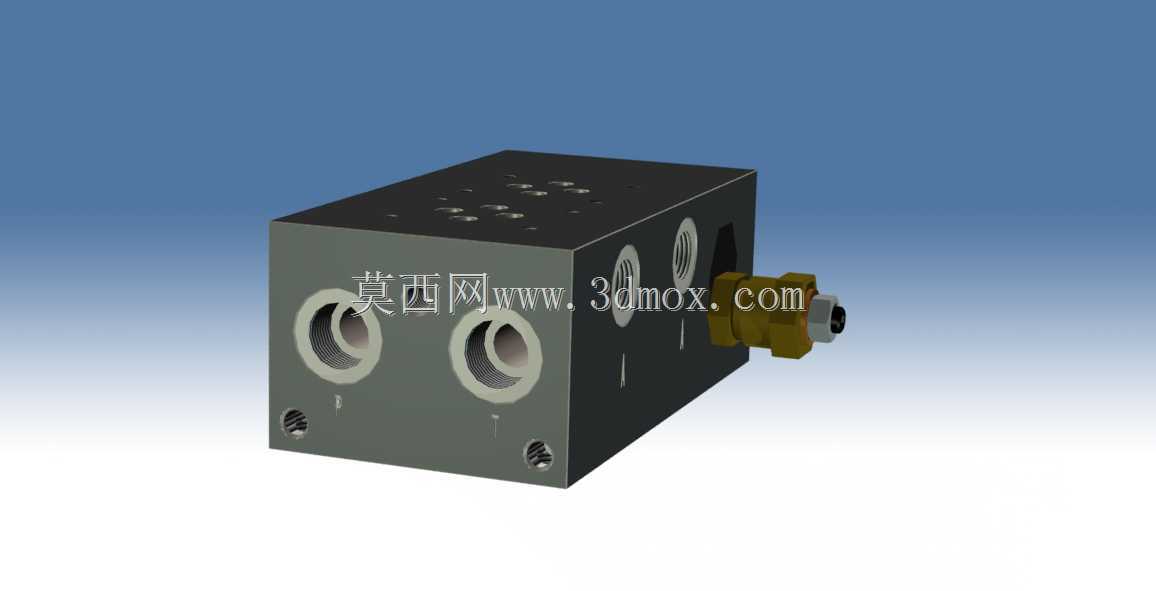

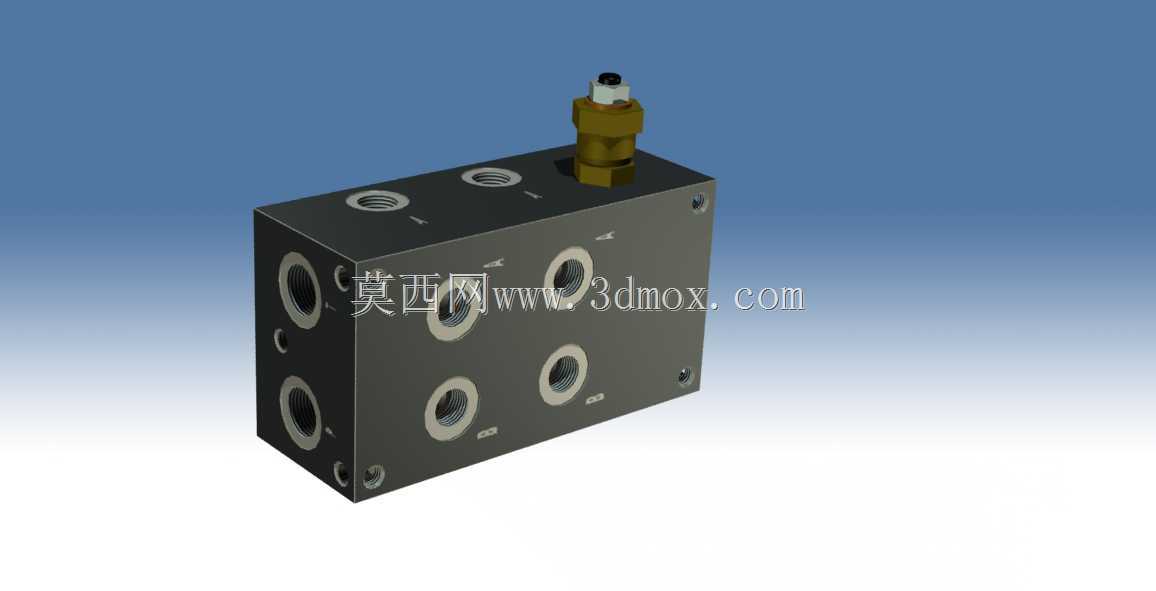

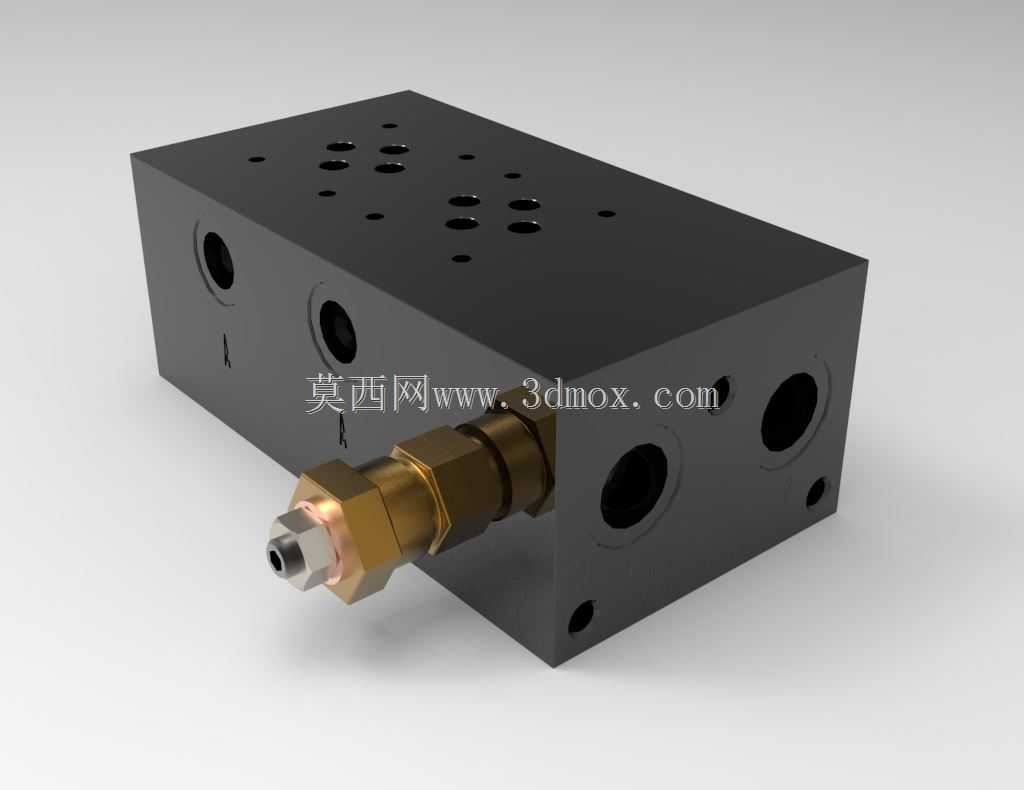

　　设计过程中首先优先保证安装面的平面度与孔位位置度，顶面的螺纹孔按照NG6阀的标准排布，各油口的通径匹配6通径阀的额定流量，避免流道截面突变造成过大的压力损失；内部流道钻孔时优先采用正交直孔布局，工艺孔端部采用钢球封堵，减少复杂斜孔带来的加工难度与渗漏风险。侧面伸出的调压组件集成了调压弹簧、阀芯与锁紧螺母，调压时旋动端部螺塞即可改变弹簧预紧力，调整完成后锁紧螺母即可锁死设定压力，避免设备运行中振动导致压力偏移。

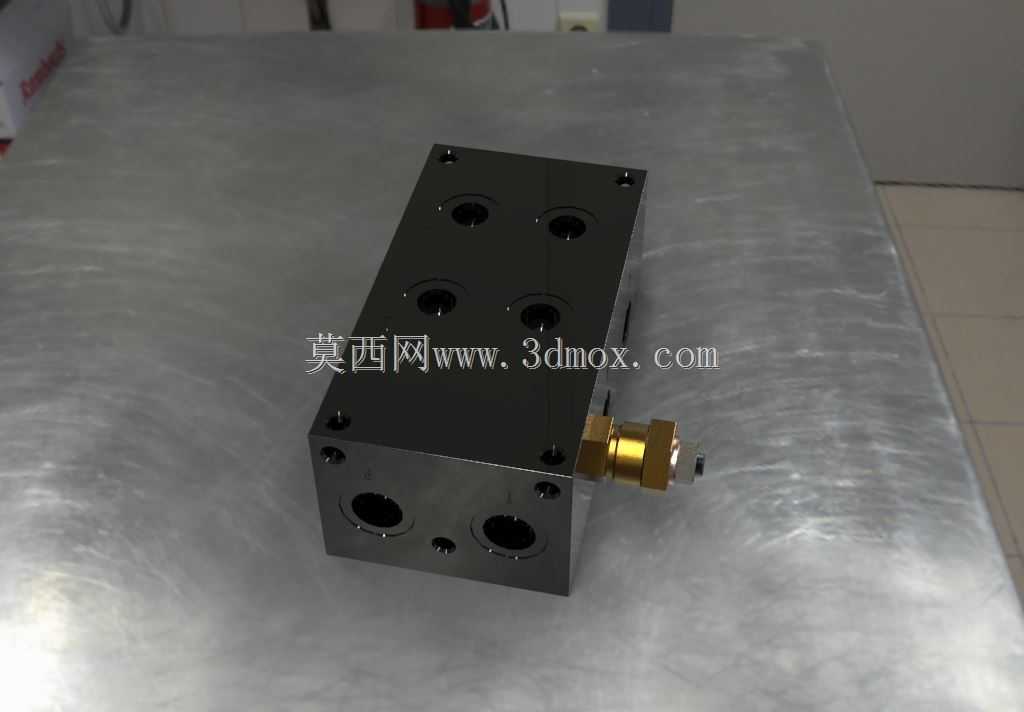

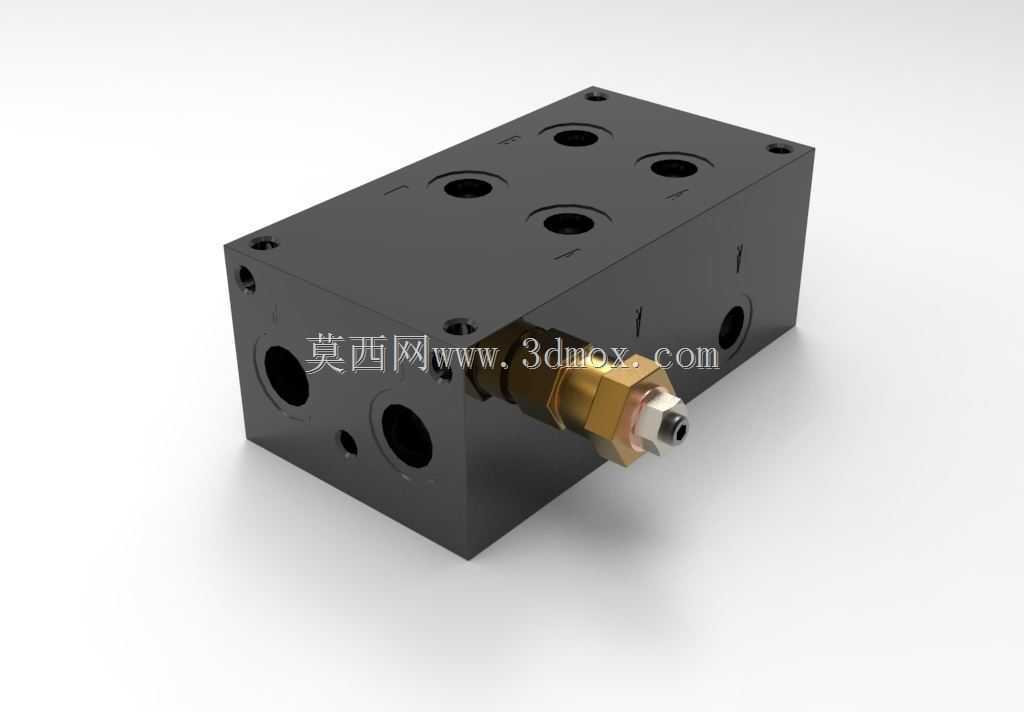

　　安装边界方面，块体整体为长方体钢制结构，底面可直接固定在液压站阀块安装支架或者油箱顶面上，四周预留的侧向油口可通过管接头对接外部油缸管路，顶面叠装阀组后的总高度由叠加的阀片数量决定，单块歧管自身的安装孔位兼容标准CETOP03阀组的安装尺寸，设计选型时只需确认总通流能力满足支路最大流量、调压范围覆盖工况所需压力即可，块体所有外露油口在未装阀时都配有防护堵，避免加工与储运过程中铁屑、杂物进入流道造成阀芯卡堵。这类集成块相比分散管式连接的阀组，结构紧凑、压力损失小、抗振性强，在批量液压工装系统中能大幅减少装配工时与后期维护的漏点排查工作量。
