双曲柄滑块交叉传动机构三维设计

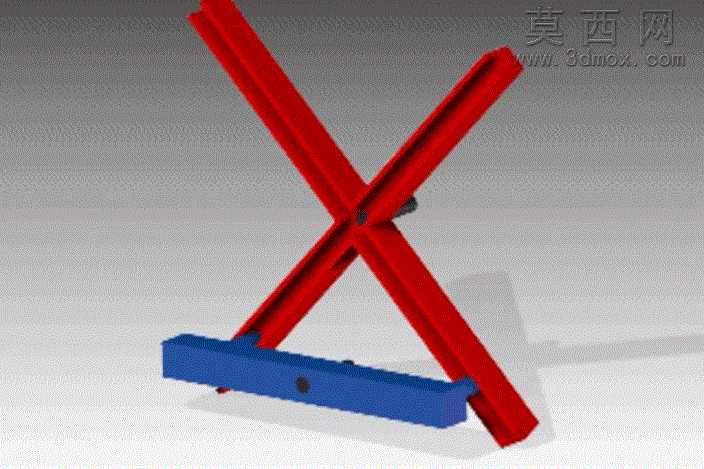

本作品为双曲柄滑块机构的三维数字化建模成果，建模阶段严格遵循运动学几何原理，先完成核心参数的推演确定：以交叉布置的双曲柄为核心运动构件，明确曲柄回转中心距、滑块行程、连杆长度的匹配关系，确保机构运动过程中无死点、无干涉，传动路径顺畅。建模过程中先绘制各构件的二维草图，对交叉曲柄的交叉铰接位、滑块的导向配合面、曲柄与滑块的连接端做精准的尺寸约束，保证各铰接孔的同轴度、配合面的平面度符合机械加工的公差要求。构件建模完成后进行虚拟装配，按照实际运动逻辑添加铰接配合、滑动配合约束，逐一验证各运动副的自由度：交叉双曲柄可绕中心铰接点同步回转，两个曲柄的端部分别与下方滑块对应位置铰接，滑块可沿水平方向做往复直线运动，全程无卡顿、无构件穿模问题。材质与渲染阶段，为交叉曲柄构件赋予醒目的红色金属材质，模拟合金钢构件的表面质感，添加细微的磨砂纹理还原实际机加工后的表面效果；为下方滑块赋予蓝色金属材质，与曲柄形成清晰的视觉区分，便于观察运动过程中各构件的相对位置变化；场景采用浅灰色渐变背景，搭配柔和的漫反射光照，添加柔和的地面阴影增强模型的空间立体感，让机构的结构层次一目了然。设计过程中参考了成熟的运动学模型资源，将纯运动学的几何原理转化为可直观演示的三维模型，完整还原了双曲柄滑块机构将回转运动转化为直线往复运动的传动特性，可用于机械原理教学演示、机构运动方案验证等场景，通过三维建模的方式直观呈现了该类机构的运动逻辑与结构组成，帮助使用者快速理解曲柄滑块类机构的传动规律与设计要点。
