异径变向混合过渡连接构件

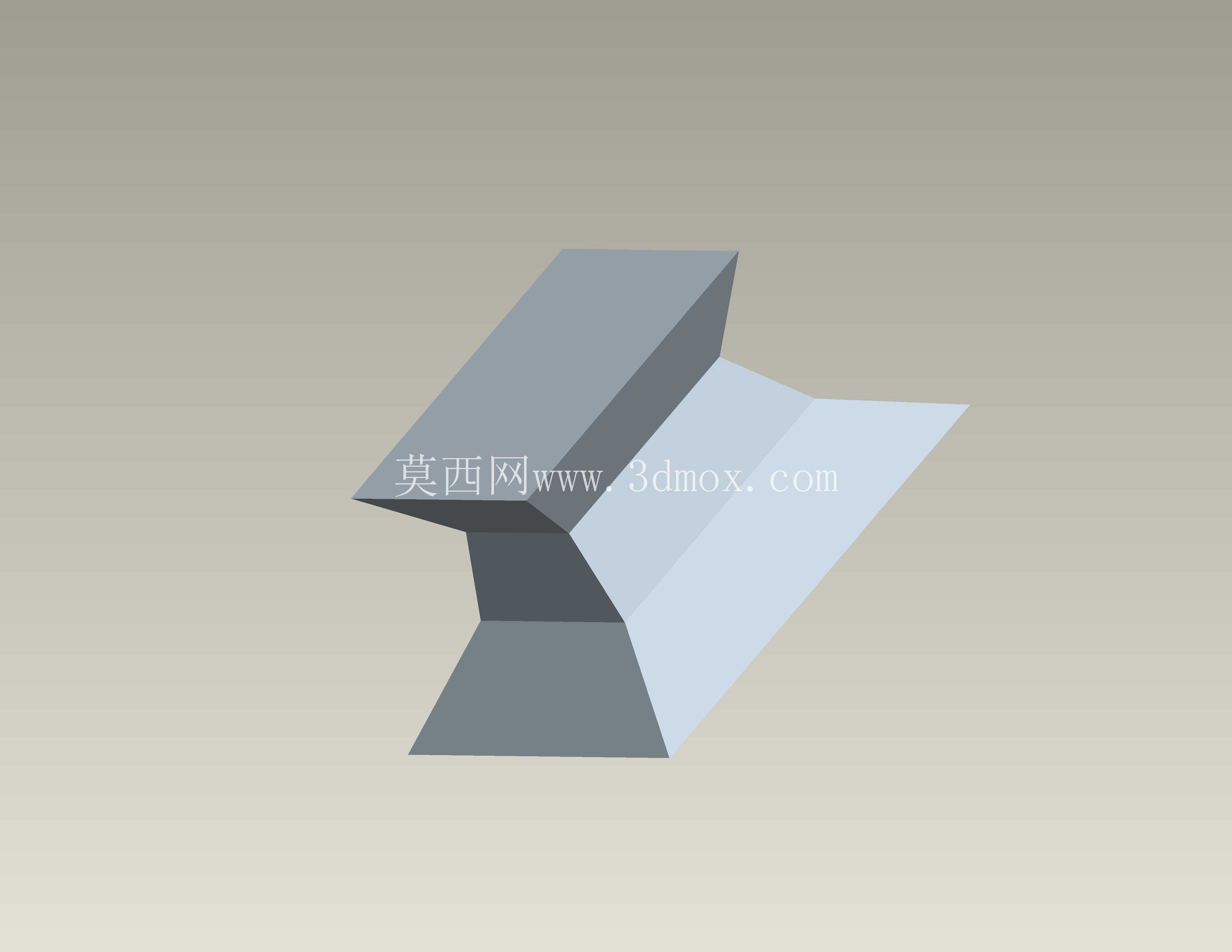

　　该混合过渡构件主要用于管路系统中两段截面形状、走向存在差异的流道衔接场景，常见于通风除尘管路、粉体输送管线、小型流体调压单元的进出口转接位置，用来替代多段弯头加变径管拼接的冗余结构，减少流道内的突变台阶与局部涡流区。从结构形态来看，构件一端为矩形平直接口，另一端延伸为斜向铺开的扁平敞口，中间过渡段通过多组连续折面完成截面的渐变扭转，没有额外加装法兰、加强筋或连接支座，整体为等壁厚薄壁折弯成型结构。在实际设备布局里，这类构件往往布置在设备出风口与方形风管之间、料仓下料口与倾斜输送溜槽的衔接段，或是减压阀出口需要改变流向同时扩大通流截面的位置，能够在有限的安装空间内同时完成转向、变径两个功能，省去多个标准管件拼接带来的接缝密封工作量。

　　建模过程中优先锁定两端接口的安装基准：矩形端的边长、端面垂直度直接对接上游设备的接口螺孔分布，斜向敞口的边线角度、延伸长度则匹配下游护罩或风管的包覆边界，过渡区域的所有折面均保持相切连续，避免折弯工序出现局部拉伸变薄或应力集中折痕。壁厚选取遵循薄壁钣金件的常规设计逻辑，在满足自身刚性、不会被管路内负压吸瘪的前提下尽可能控制材料消耗，折角处预留合理的折弯回弹余量，相邻面的交线顺滑过渡，没有尖锐的内角死角，既降低流体在转角处的滞留积料风险，也方便后续钣金展开下料与折弯加工。

　　安装时构件两端分别贴合对应对接面，矩形端可通过周边满焊或压条法兰固定，斜向敞口可直接搭入下游护罩内部做密封处理，整体占用空间紧凑，不需要额外预留大段转弯半径，在布局局促的设备内部管路改造、小型实验台流道搭建中实用性较强，结构形态也可作为同类异形过渡接头设计的参考参照，帮助工程师快速掌握多截面混合扫掠类构件的建模思路与工艺校核要点。
