笔类产品注塑成型模具三维结构设计

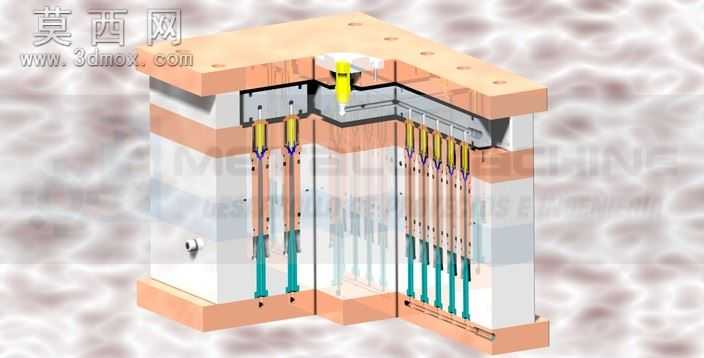

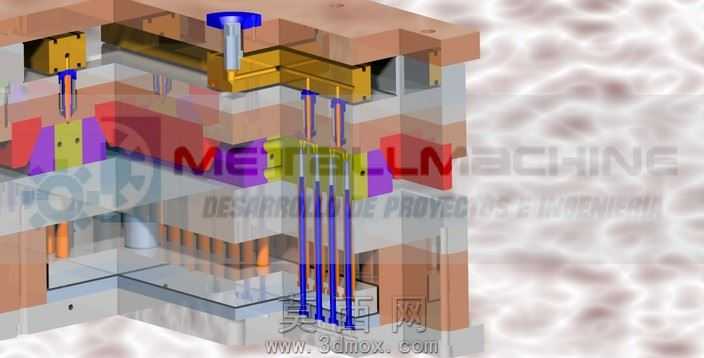

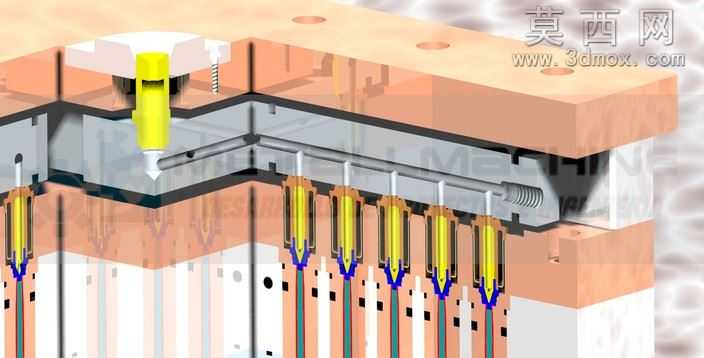

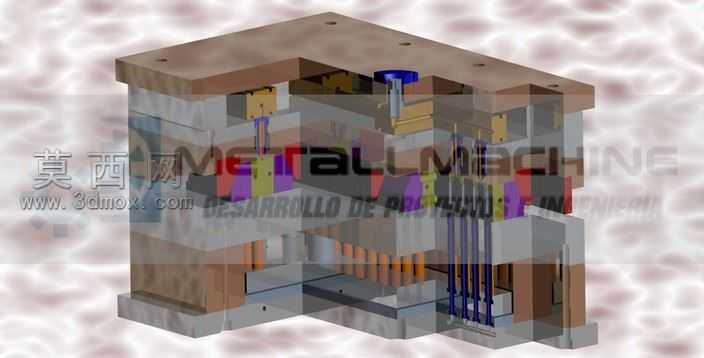

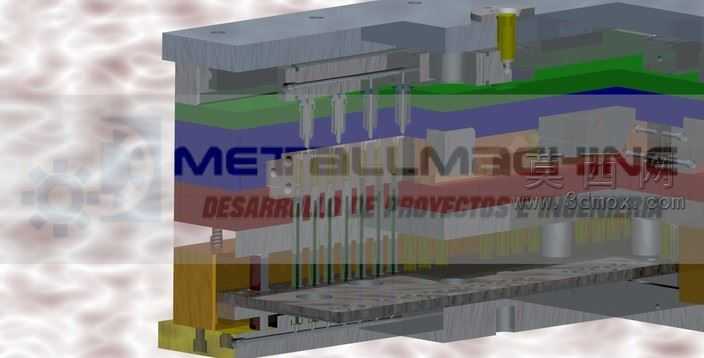

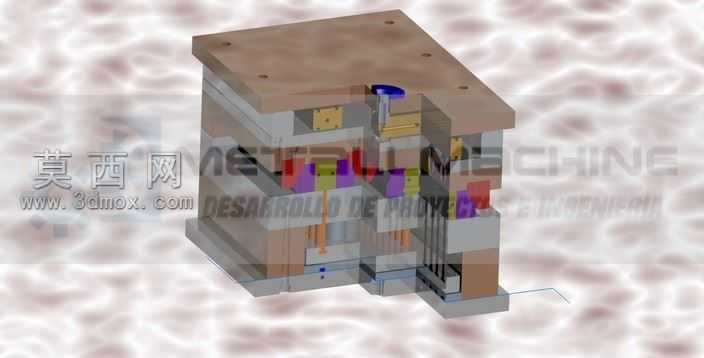

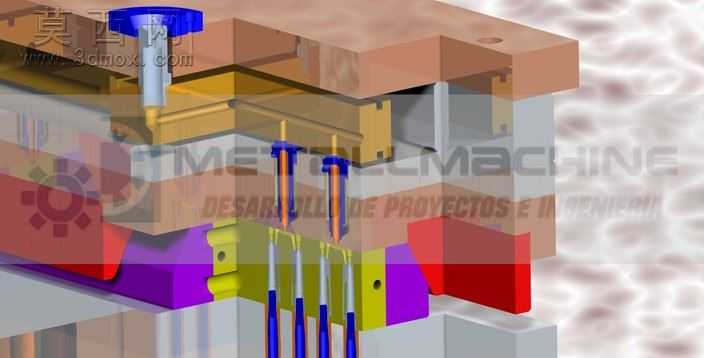

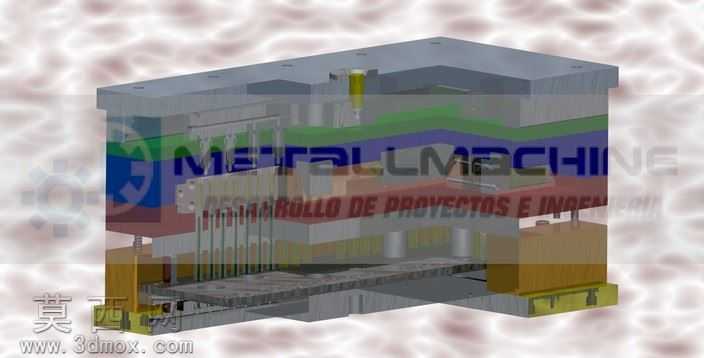

本套三维模型为笔类产品的注塑成型模具，整体采用三维参数化建模方式完成全结构搭建，完整还原了笔帽、笔身等三个配套塑件的成型模具装配关系。建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、浇注系统、冷却系统、顶出机构等核心部件进行了1:1等比例还原，各部件间的装配间隙、配合公差均按照实际注塑生产的工艺要求进行参数设定，可直接用于后续的模具加工工艺拆解与生产指导。模型在材质渲染环节，针对不同模具部件的物理属性做了区分设置：模架部分采用标准模具钢材质表现，还原金属材质的哑光磨砂质感与加工面纹理；型腔与型芯部分做了高亮抛光面的材质表现，对应实际模具中成型塑件外观面的抛光工艺要求；冷却水路、顶杆、紧固件等附属部件分别采用对应材质的色彩与质感区分，便于快速识别不同功能的结构模块。结构设计上，针对笔类塑件多为细长薄壁件的特点，在型腔布局上采用了多腔平衡式排布，保证注塑过程中各模腔的进料速度、保压压力均匀一致，避免塑件出现缺胶、飞边、变形等成型缺陷；浇注系统采用侧浇口进料形式，浇口位置设置在塑件非外观面区域，成型后浇口痕迹易于处理，不会影响笔类产品的外观质感；顶出机构采用推杆顶出与推板顶出结合的方式，针对笔帽、笔身不同的结构形态匹配对应的顶出力道，避免顶出过程中塑件出现顶白、变形问题；冷却系统采用循环水路环绕型腔排布，水路间距、水路与型腔壁的距离均按照热传导效率最优的原则设计，可有效缩短注塑成型周期，提升生产效率。整套模型的设计思路围绕笔类产品的量产需求展开，在保证塑件成型精度的前提下，尽可能简化模具的加工难度与装配复杂度，兼顾模具的使用寿命与维护便捷性，模型的各部件均为可编辑参数化结构，可根据实际生产的塑件尺寸、材料特性快速调整对应参数，适配不同规格笔类产品的注塑生产需求。
