四型腔热流道注塑模具结构设计

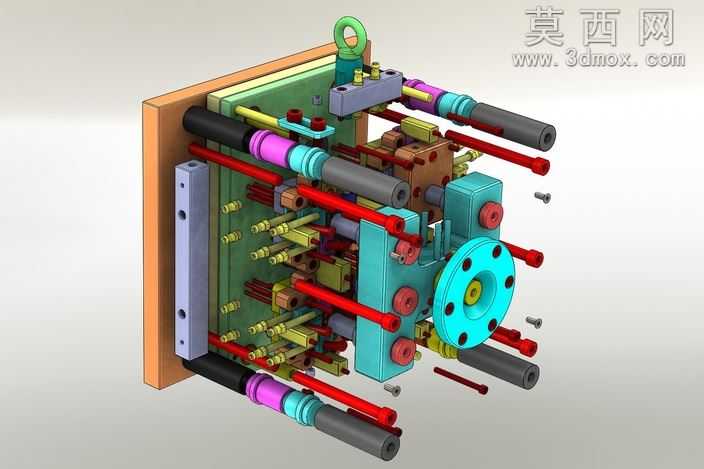

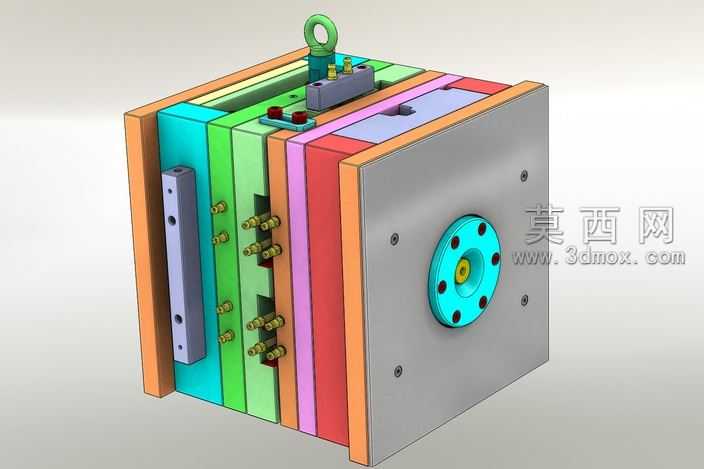

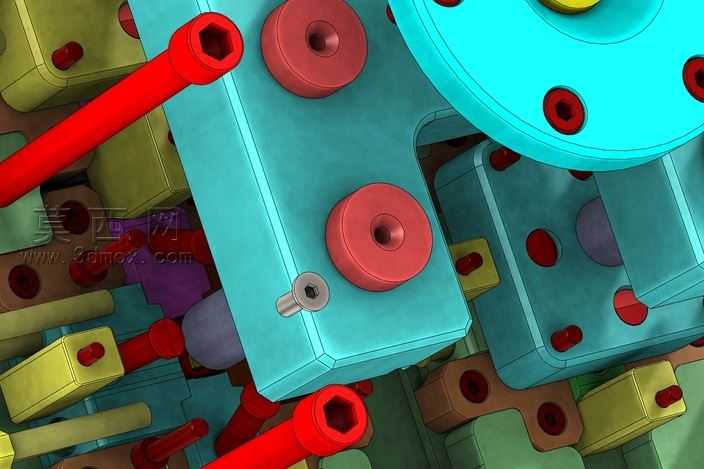

本作品为四型腔布局的热流道注塑模具三维建模设计，整体采用模块化建模思路完成全结构搭建。建模阶段优先完成模架基体的参数化绘制，对上下模架的安装基准面、定位孔位做同轴度约束，保证各组件装配时的对位精度。热流道系统作为核心结构，采用平衡式流道布局设计，四个型腔的进料路径长度、流道截面尺寸完全一致，可保证注塑过程中各型腔熔料填充同步，避免出现填充不均、飞边或缺料的成型缺陷。模型中对紧固组件做了精细化还原，不同规格的内六角螺栓、定位销均按标准件参数建模，螺栓头部的内六角凹槽、螺纹段的牙型细节都做了写实呈现，各紧固件的安装位置、锁附深度都符合模具装配的工艺要求。材质与渲染阶段，针对不同模具部件做了差异化材质分配：模架主体采用青蓝色金属烤漆材质，还原模具钢表面处理后的哑光金属质感；紧固螺栓分别做了红色氧化涂层、镀锌钝化的不同材质表现，区分不同功能的紧固件；热流道喷嘴周边的封胶位、定位圈采用亮面金属材质，突出精密配合面的加工质感。结构设计上充分考虑了模具的加工与装配可行性，各模板之间的避空槽、螺丝过孔、销钉孔的位置都做了干涉检查，开合模方向的滑动面预留了合理的配合间隙，热流道的加热元件安装位、走线槽也在模型中做了预留设计，可直接用于后续的模具加工工艺拆解、装配指导使用。整体模型结构完整，细节还原度高，既可以作为注塑模具结构设计的教学参考案例，也可用于同类多型腔热流道模具的设计参考，帮助设计者快速掌握平衡式流道布局、模架组件搭配的设计要点。
