DIN580带肩吊环螺栓结构设计

　　在重型设备装配、模具转运、大型阀门吊装这类需要频繁起吊重载构件的作业场景里，吊环螺栓是直接关系作业安全的核心受力连接件，这款带家庭座的M8-M56规格DIN580吊环螺栓，就是针对常规吊环螺栓安装贴合面受力不均、侧向载荷易变形的痛点做的结构优化。从实际选型适配来看，M8到M56的全规格覆盖，能匹配从几十公斤的小型仪器仪表、阀组附件，到数吨重的大型减速机壳体、压力容器端盖的吊装需求，不同规格对应的螺纹旋合长度、吊环内径尺寸都严格匹配对应公称直径的载荷要求，避免小规格吊环配大载荷的安全隐患。

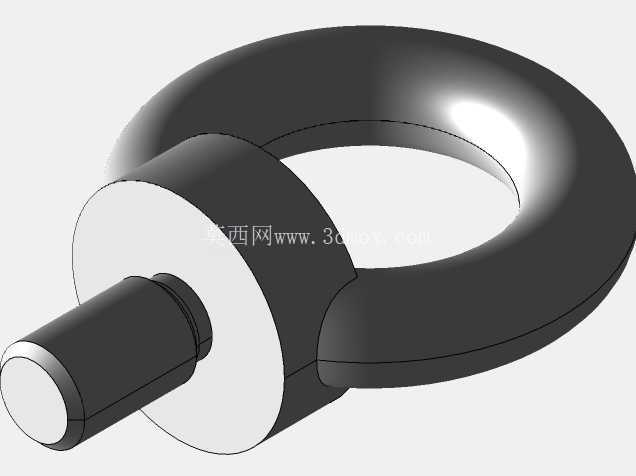

　　设计上特意在吊环与螺杆衔接位置做了加厚的带肩凸台结构，安装时这个凸台会完全贴合被吊工件的安装平面，相比无肩吊环，能把起吊时的集中应力分散到更大的接触面上，既不会因为局部压应力过大压伤工件表面，也能降低螺杆根部的弯矩载荷，就算起吊过程中出现小角度的载荷偏斜，凸台的支撑作用也能避免螺杆根部出现应力集中断裂的问题。

　　建模过程中需要重点把控几个关键尺寸边界：首先是吊环的内孔直径，要保证对应规格的卸扣、吊钩能顺利穿入，同时环体的截面直径要满足额定载荷下的抗拉、抗剪强度要求，环体与凸台的衔接位置做了大圆角过渡，完全规避直角衔接带来的应力集中问题；其次是带肩凸台的外径与厚度，凸台外径比螺纹大径大出30%左右，厚度根据规格不同从3mm到12mm不等，保证支撑面有足够的刚性，不会在重载下出现变形塌陷；螺杆部分的螺纹精度按照普通公制粗牙螺纹的中等公差等级建模，螺纹收尾位置的退刀槽尺寸严格符合紧固件通用规范，既保证能完全旋入工件的螺纹孔，也不会因为退刀槽过深降低螺杆的整体强度。

　　实际安装使用时，需要保证工件上的安装平面与螺纹孔垂直度符合要求，凸台贴合面不能有焊渣、凸起毛刺，否则会导致吊环安装倾斜，起吊时出现额外的附加弯矩；如果是用于经常需要拆装的吊装工位，还要定期检查环体与螺杆衔接位置有没有出现疲劳裂纹、螺纹有没有出现滑牙变形，一旦发现磨损超标就要及时更换。这类吊环螺栓除了直接固定在工件上作为永久吊装点，也可以配合T型槽用在大型焊接工作台、装配平台上，作为临时的起吊固定点，灵活适配不同的工位吊装需求，相比焊接式吊耳，它拆装方便，不会破坏工件表面，重复利用率更高，在阀门制造、仪器仪表装配、重型机械加工车间的应用覆盖率非常高。
