孔用弹性挡圈卡簧限位紧固结构

　　孔用弹性挡圈是机械传动与液压阀组装配中极为常见的轴向限位零件，本次建模的DIN472规格挡圈，主要应用于减压阀内腔、齿轮箱轴承孔、泵体端盖孔以及各类仪表壳体的内孔卡槽中，承担限制孔内零件轴向窜动、定位轴承外圈、锁定衬套与阀芯组件位置的作用。在减压阀的实际装配场景里，阀芯、弹簧座、调节垫片依次装入阀体内孔后，仅靠台肩定位无法完全约束零件沿轴向的位移，设备运行过程中介质压力波动、弹簧往复伸缩都会带动内部零件产生小幅窜动，在对应内孔位置加工出标准环槽，将该弹性挡圈卡入槽内，即可形成可靠的轴向止挡，避免内部组件从孔内脱出，同时省去了额外加工锁紧螺纹、加装端盖紧固的工序，大幅压缩阀类产品的轴向装配空间。

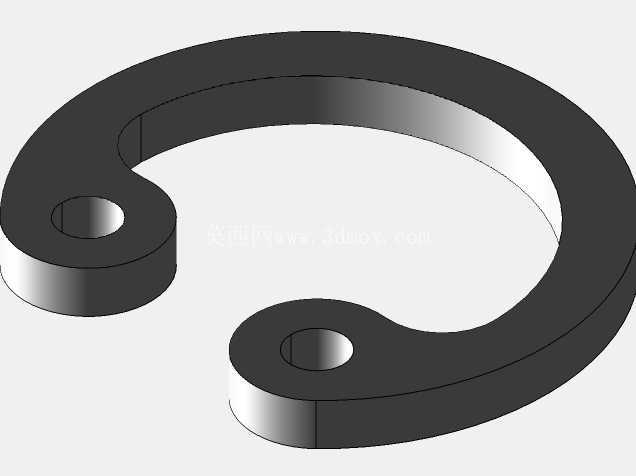

　　从结构设计思路来看，该挡圈采用开口C形环形布局，整体为等厚度冲压钣金形态，开口两端对称加工出装配工艺孔，这两个孔是卡簧钳的专用夹持位：装配时使用孔用卡簧钳的两个钳头插入端孔，施力收缩挡圈外径，使其小于被安装内孔的直径，即可顺利将挡圈送入孔内预设的环槽位置，撤去外力后挡圈依靠自身弹性回弹，外圆边缘完全卡入环槽内部，回弹产生的张紧力可保证挡圈在设备振动工况下不会从槽内松脱。挡圈的截面厚度与环槽的槽宽采用间隙配合，装配后挡圈侧面与环槽侧壁贴合，被限位的零件端面抵靠在挡圈内侧平面上，承载轴向推力时载荷均匀分布在整个环形接触面上，不会出现局部应力集中导致挡圈变形失效的问题。

　　建模过程中首先依据DIN472标准确定对应规格的公称内径适配范围，依次推导挡圈的自由状态外径、环槽配合直径、板材厚度、开口间隙宽度、两端工艺孔的中心距与孔径参数：环形主体的内外圆轮廓保证同轴度，开口处的两个端头做圆弧过渡，避免冲压成型后出现应力集中裂纹，端头的工艺孔轴线与挡圈端面垂直，孔口做轻微倒角去除毛刺。安装边界方面，设计内孔环槽时需保证槽底直径、槽宽、槽口倒角与挡圈参数匹配，环槽距离孔口的位置需结合被限位零件的轴向尺寸预留合理间隙，既不能让被固定零件存在轴向窜动余量，也不能因挡圈压合过紧导致零件卡滞；装配通道内不能存在大于挡圈收缩后外径的凸台，防止挡圈送入过程中被剐蹭变形。这类挡圈普遍采用弹簧钢冲压成型后做热处理强化，具备足够的弹性与抗疲劳强度，在频繁启停、带压力脉动的阀类设备中长期使用也能保持稳定的限位能力，是紧凑型机械结构里替代复杂轴向锁紧结构的经典通用零件。
