DIN934标准六角螺母M2至M64全系列

　　六角螺母作为机械装配中使用频次最高的内螺纹紧固件，承担着与外螺纹螺栓、螺柱配合实现轴向夹紧与载荷传递的核心作用。本套模型覆盖M2至M64全规格区间，可适配从精密仪器内部微型紧固，到重型工程机械、压力容器法兰连接、风电塔筒大载荷锁紧等跨度极大的应用场景。在常规设备设计中，小规格M2-M6螺母多用于电子设备外壳、仪表内部构件、气动元件的轻载紧固；M8-M24区间是通用机床、输送设备、阀门管路、汽车底盘装配中最常用的规格，日常拆检维护时普通开口扳手、套筒即可完成装拆；M30以上的大规格螺母则主要应用于液压机机架、重型减速机输出轴、桥梁钢结构、港口起重设备的关键连接节点，这类位置通常需要配合扭矩扳手按预紧力规范锁紧，部分工况还会叠加防松垫圈、双螺母对顶或者螺纹锁固胶来规避振动工况下的松脱风险。

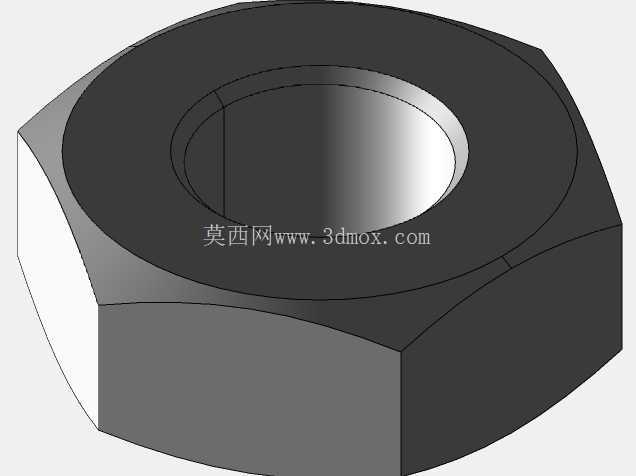

　　从结构设计逻辑来看，六角外形是工程领域长期迭代后的最优选择：六方轮廓每次只需旋转60度即可完成扳手对位，在设备内部狭窄的操作空间里，相比四方螺母扳转角度更小，相比八角螺母受力边厚度更充足，既能保证扳手咬合时的接触面强度，又不会出现棱角过多导致的外形尺寸冗余。模型严格遵循DIN934标准的尺寸边界，螺母厚度、对边宽度、对角尺寸、内螺纹小径与大径的参数均对应标准规范，两端面加工有符合要求的倒角，既可以在装配时引导螺栓顺利旋入，也能去除端面锐边避免划伤配合工件表面，同时去除螺纹入口处的不完整牙型，防止旋合时出现卡滞。建模过程中完整还原了内螺纹的牙型结构，六方外轮廓的棱边做了符合实际加工的过渡处理，没有出现建模时常见的棱角干涉、螺纹牙型错位问题。在整机装配做干涉检查时，可以直接调用对应规格的螺母模型，核对扳手操作空间是否充足：比如布局密集的阀岛安装位，要提前预留出套筒外壁和周边管线的间隙，避免实际装配时扳手无法就位；大规格法兰连接场景下，还要核对螺母拧紧后端面和法兰支撑面的完全贴合，避免出现偏载导致的螺纹受力不均。这类标准件的三维建模不需要额外做自定义结构改动，核心是保证全系列规格尺寸的一致性，设计人员选型时可以直接根据配套螺栓的公称直径匹配对应螺母，无需反复测绘核对尺寸，大幅缩短整机设计的标准件建模耗时。
