教学演示用滑动曲柄连杆传动机构

项目分类:通用机械零部件 发布时间:2024-11-27 ID:812570
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构
  • 教学演示用滑动曲柄连杆传动机构

  这套滑动曲柄连杆机构主要面向机械原理教学、小型往复运动装置开发以及传动方案验证场景,在高校机械专业课堂、职业院校实训工位、简易冲压送料单元、活塞式动力演示台里都能见到同类结构的身影。它的核心作用是把旋转轮盘的圆周运动,通过中间连杆转化为滑块的直线往复运动,也可以反向将滑块的推拉动作转化为轮盘的连续回转,是机械传动领域最经典的运动转换基础构型之一。

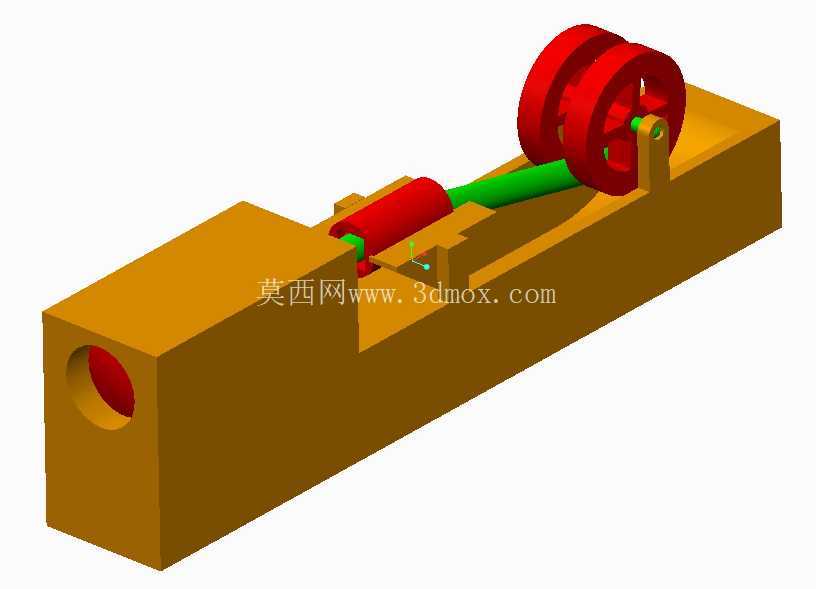

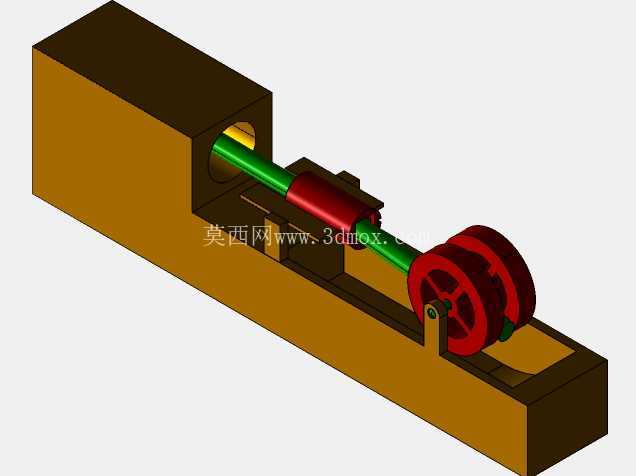

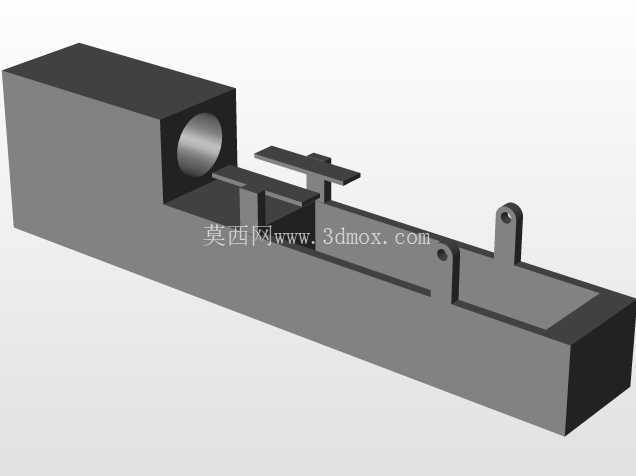

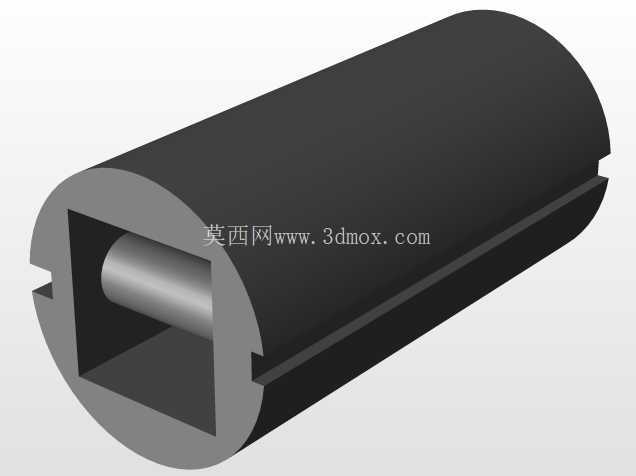

  从结构组成来看,整套装置以一体式铸铁质感基座作为承载主体,基座左端开设同轴通孔,内置红色滑动柱塞,柱塞沿基座内腔的导向槽做水平直线移动;柱塞右端通过铰接销连接绿色传动连杆,连杆另一端铰接在红色双槽飞轮的偏心轴颈上,飞轮通过立式支撑座固定在基座右端台面,支撑座内置轴承位,保证飞轮回转时的同轴度与运转平顺性。基座整体采用阶梯式开槽设计,既为连杆摆动预留了足够的运动空间,也通过两侧凸台对滑块行程形成机械限位,避免运动过程中连杆出现死点卡滞或脱出导轨的问题。

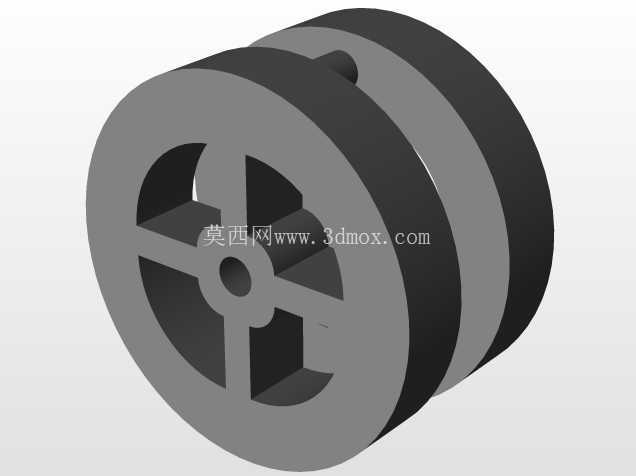

  设计过程中首先要确定的核心参数是曲柄偏心距,这个尺寸直接决定滑块的往复行程,本套结构里偏心距与连杆长度的比值控制在1:4左右,能够有效降低连杆摆角,减小滑块侧向分力,让柱塞在导向孔内的磨损更均匀。飞轮采用双轮盘叠加结构,一方面增加回转惯量,让机构越过曲柄与连杆共线的两个死点位置时不会出现停顿,另一方面轮盘外缘的槽位可搭配皮带传动,外接动力源驱动整套机构运转。基座底部为平整安装面,四周预留装配固定孔位,可直接通过螺栓锁紧在实训台架或设备机架上,安装时只需保证飞轮回转轴线与滑块运动方向的垂直度,以及连杆两端铰接孔的同轴度,即可避免运动过程中出现别劲、异响的问题。

  实际装配调试时,柱塞与基座导向孔采用间隙配合,铰接销位置预留润滑脂加注空间,长时间往复运行也能保持较低的摩擦阻力。这套结构没有复杂的精密零件,加工难度低、运动逻辑直观,既可以拆解演示曲柄连杆的运动轨迹合成原理,也能作为小型往复泵、简易空气压缩机、冲床送料机构的原理原型,帮助设计人员快速验证运动行程、动力传递路径与构件干涉情况,在基础机械传动方案迭代阶段实用性很强。
