教学演示用模拟盘式制动系统结构

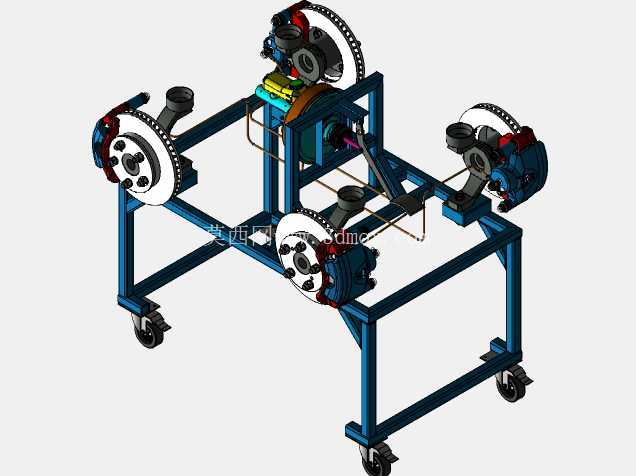

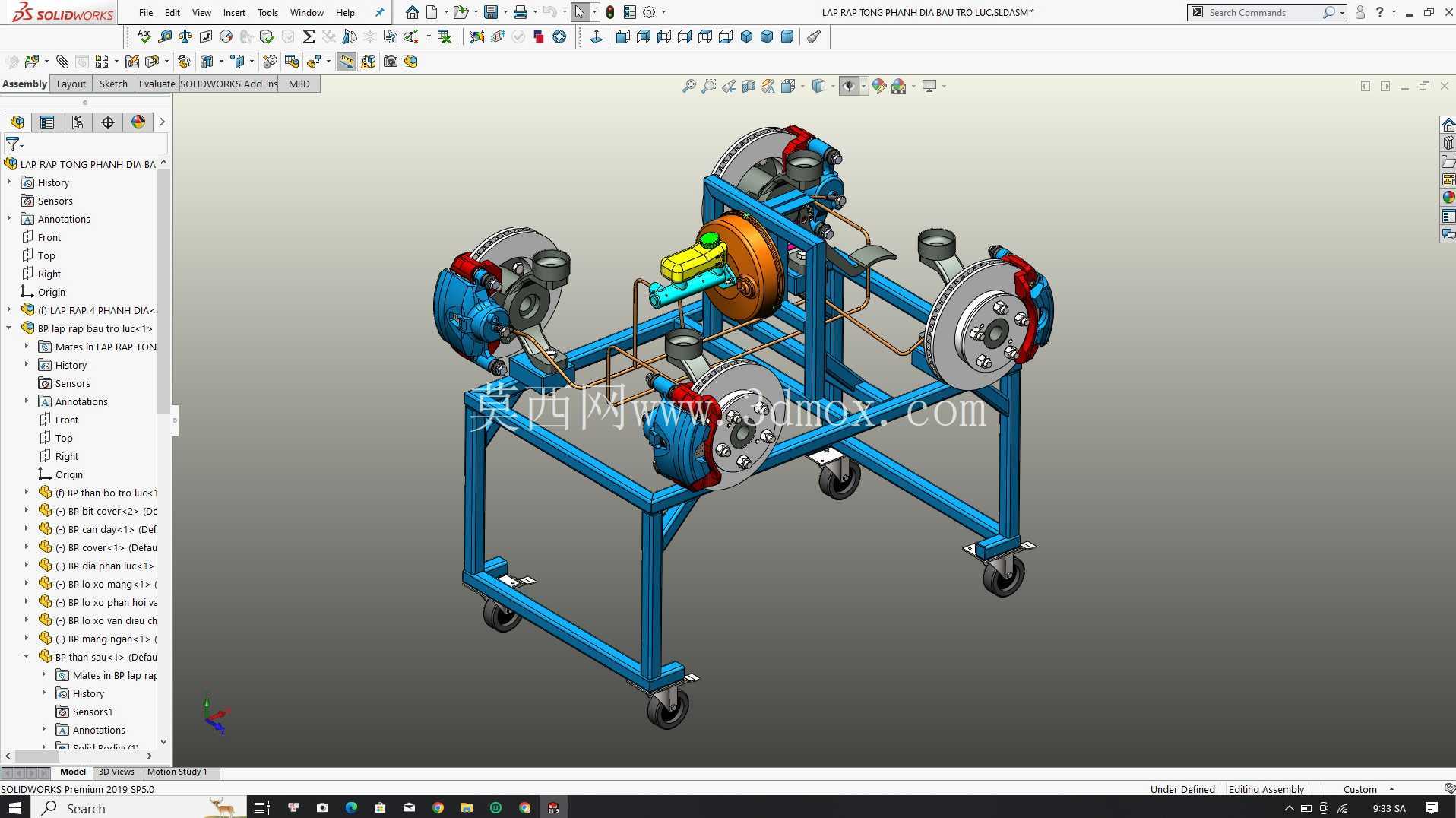

　　这套模拟盘式制动系统的三维结构，主要面向职业院校汽修实训、制动系统研发初期原理验证场景搭建，区别于实车直接拆解的台架，整体采用方管焊接的独立支撑框架作为安装载体，不需要依附整车底盘结构，可直接放置在实训教室地面或者实验室台面上，底部预留的脚轮安装位可根据使用需求选配万向脚轮，方便在不同教学区域之间转移，框架整体的安装边界控制在长1200mm、宽800mm、高900mm范围内，不会占用过多实训场地空间，适配常规实训工位的尺寸要求。

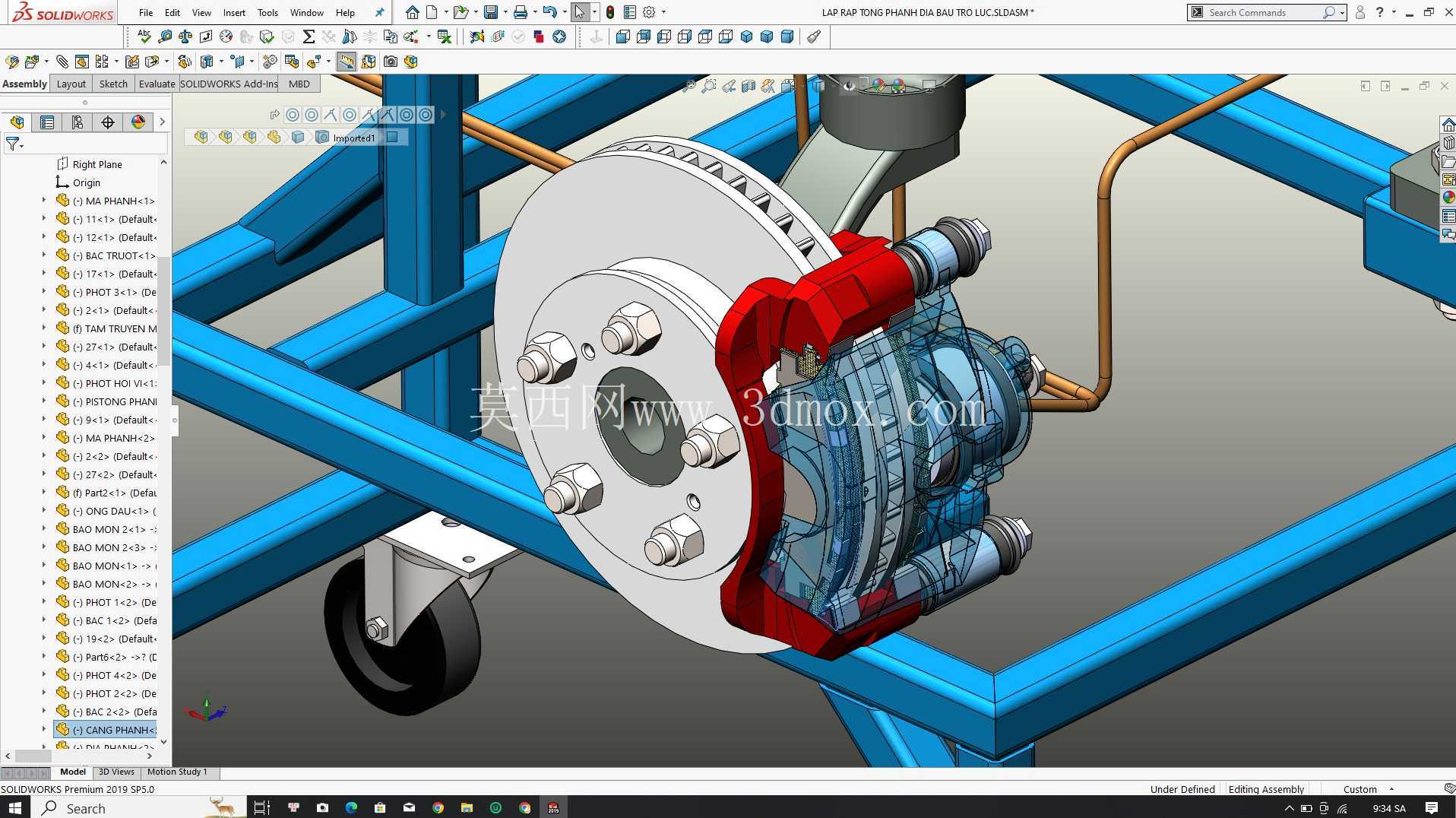

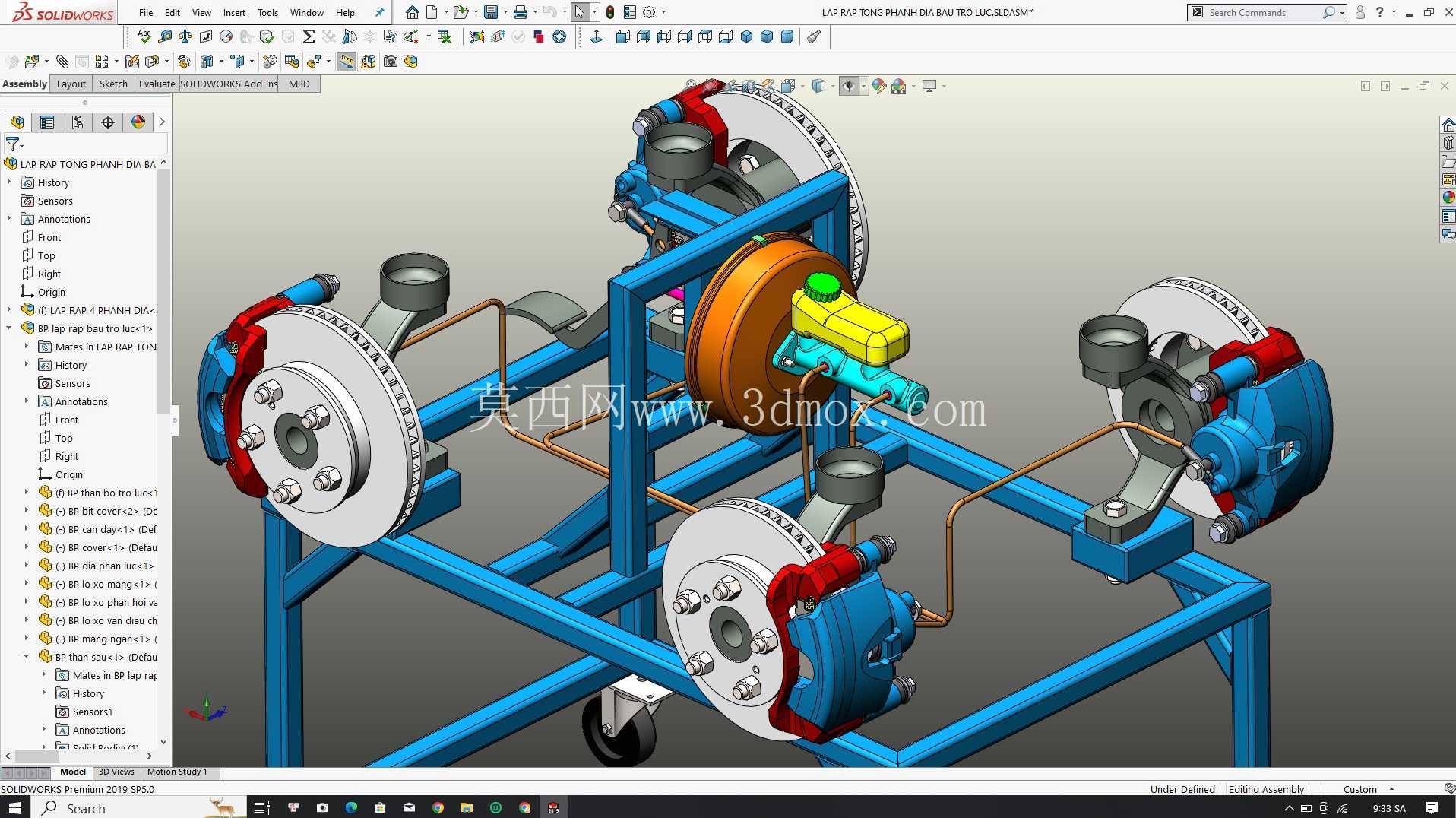

　　整套结构完整还原了四轮盘式制动的核心组成，四个制动盘分别通过模拟轮毂支座固定在框架的四个角位，每个制动盘对应匹配浮动式制动卡钳，卡钳的安装支座完全参照实车的转向节安装点位设计，制动片与制动盘的间隙预留0.15-0.2mm的标准工作间隙，和实车装配参数保持一致，方便学习者直观理解制动片的磨损行程与间隙调整逻辑。中间位置集成了制动总泵、真空助力鼓以及制动液储液罐的模拟结构，铜质制动管路按照实车的管路走向布置，每一段管路的弯折半径都参考实车布局，避免出现过小弯折导致的制动液流动阻力过大问题，管路与卡钳、总泵的连接位置都预留了标准的螺纹接口，完全可以对接真实的制动液压系统，通入制动液后即可实现踩下模拟制动踏板时四个卡钳同步夹紧制动盘的真实动作。

　　设计过程中特意将所有核心部件都做了外露处理，没有设置多余的遮挡盖板，不管是卡钳内部的活塞结构、制动盘的通风道结构，还是管路的分支走向，都可以直接从外部观察到，不需要拆解部件就能看清内部的配合关系，这一点和实车装配后大部分部件被底盘护板、轮拱遮挡的情况有明显区别，更适合教学演示场景使用。制动踏板的安装位置参考了实车的人机工程高度，距离框架底部地面的高度为180mm，踩踏行程预留120mm，和真实乘用车的踏板踩踏感受保持一致，学习者操作时可以获得和实车接近的操作反馈。

　　在安装边界的设计上，每个制动盘的中心高度距离框架底部平面为450mm，刚好匹配人站立时的视线高度，观察制动盘与卡钳的动作时不需要弯腰或者垫脚，长时间观察演示也不会产生疲劳。卡钳的安装位置预留了足够的拆装空间，使用常规的套筒扳手就可以完成卡钳、制动片的拆卸与安装操作，完全满足实训过程中反复拆装练习的需求，不会因为空间不足导致工具无法伸入，也不会因为结构设计过于紧凑造成拆装过程中磕碰部件。制动管路的固定采用标准的管卡结构，管卡的安装间距控制在200mm，避免液压建立时管路产生晃动，同时也方便学习者理解实车制动管路的固定方式。

　　这套结构在功能上除了可以完成静态的结构认知教学，还可以拓展接入压力传感器，实时显示不同踩踏力度下各个制动分泵的液压压力，帮助学习者理解制动系统的压力分配逻辑，也可以用于制动系统故障模拟，比如通过松开某一段管路的接头模拟管路泄漏故障，观察不同位置泄漏对制动效果的影响，相比纯理论教学的接受度要高很多。框架的焊接位置都做了倒角处理，没有尖锐的边角，避免实训操作过程中划伤人员，所有部件的安装螺栓都采用标准件，替换维护成本很低，即使某个部件在反复拆装过程中损坏，也可以快速找到替换件，不需要单独定制非标零件。
