带杠杆驱动对夹式蝶阀阀体总成

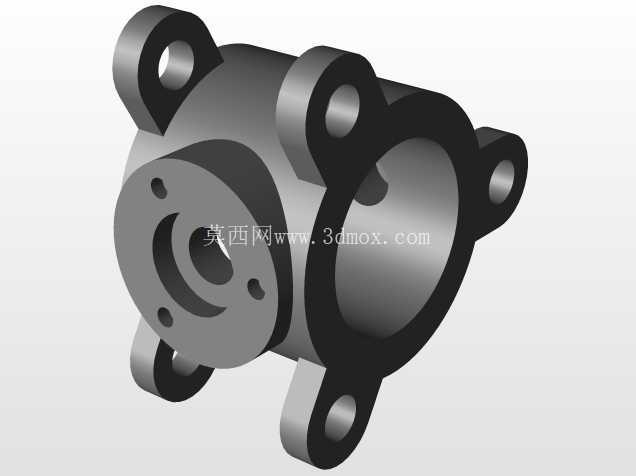

　　这套蝶阀结构面向中低压管路中的通断与节流工况，常见于水处理泵站、暖通循环水、化工配料支管以及中小型设备冷却回路。阀体采用两端带安装耳的对夹式布局，耳轴孔围绕流道周向布置，安装时可直接夹装在两片管路法兰之间，依靠穿装螺栓完成定位，不需要在阀体本体上加工完整法兰密封面，能够明显压缩轴向占用尺寸。流道部分为直通圆筒形内腔，介质经过时流阻较低，阀板绕流道直径方向回转，全开状态下阀板近似顺流布置，压损小于同口径截止类阀件。

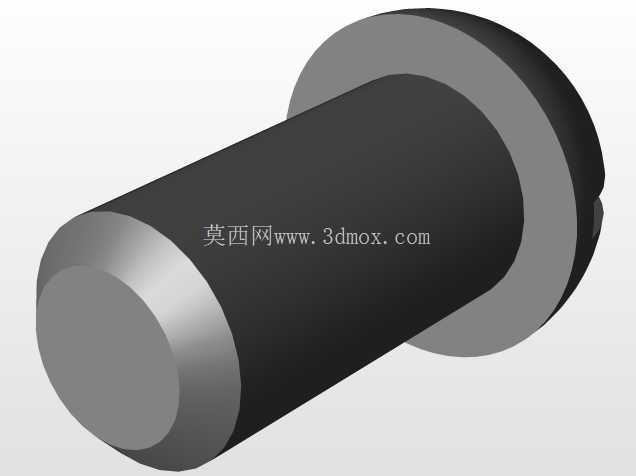

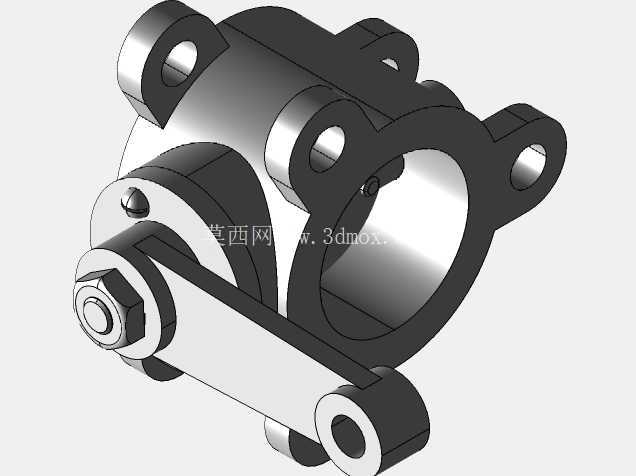

　　从结构组成看，模型包含圆筒形阀体、上部阀杆支承凸台、侧向杠杆驱动组件、锁紧螺母、铰接销以及外置摇臂。上部凸台内部形成阀杆回转支承区域，两侧加强筋与阀体外壁圆滑过渡，用于承受阀板启闭时产生的扭转和径向载荷。耳轴孔位置向外延伸出凸耳，凸耳背面与主筒体之间保留足够壁厚，避免螺栓预紧时局部应力集中。驱动端没有采用电动或气动执行器，而是通过摇臂把外部直线或手动摆动转化为阀杆旋转，结构简单、维护点少，适合现场人工操作或与简易连杆机构联动。

　　设计思路上，该类阀件优先保证密封回转中心与流道中心的同轴关系。阀板在关闭位置贴靠阀座，开启后随转角改变流通面积，因此阀杆支承孔、流道内孔和端部密封面需要在建模时保持明确基准。摇臂与阀杆端部通过扁位或多边形配合传递扭矩，末端螺母用于轴向压紧，防止操作过程中松脱。摇臂远端设置铰接孔，便于连接气缸、电动推杆或人工拉杆，孔边做加厚处理，以承受反复拉动产生的接触应力。

　　外形边界方面，最大外廓集中在阀体耳轴和侧向杠杆两处。选型布置时，管路两侧法兰之间需预留阀体筒段厚度，耳轴外侧要留出穿装螺栓和扳手空间；阀杆轴向的上部凸台需要预留检修高度，摇臂摆动范围内不得与管道支吊架、护栏或设备壁面干涉。若用于自动化联动，还应根据摇臂长度核算启闭行程，确认推杆安装点在全关到全开过程中不出现死点。模型把铸件壁厚、凸台过渡、销孔位置和紧固件关系表达得较清楚，可用于管路布置校核、阀门结构学习以及非标驱动机构设计参考。
