英制长铣削夹具底座工装结构

　　这套英制长铣削夹具底座主要面向小型铣削工位的工装搭建场景，常见于教学实训、小批量零件装夹以及非标设备侧部安装单元。底座本体采用铸铁类厚重结构思路，整体轮廓为长条形，主体尺寸边界控制在1.25英寸厚、6.00英寸宽、9.00英寸长，长宽比例接近1.5:1，能够在有限工作台面上提供稳定的支撑平面。

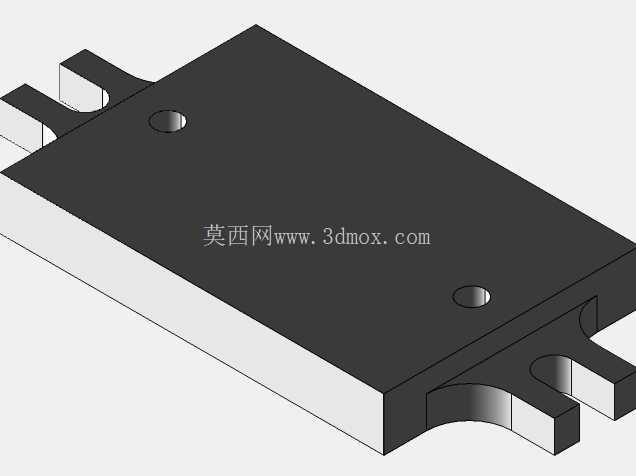

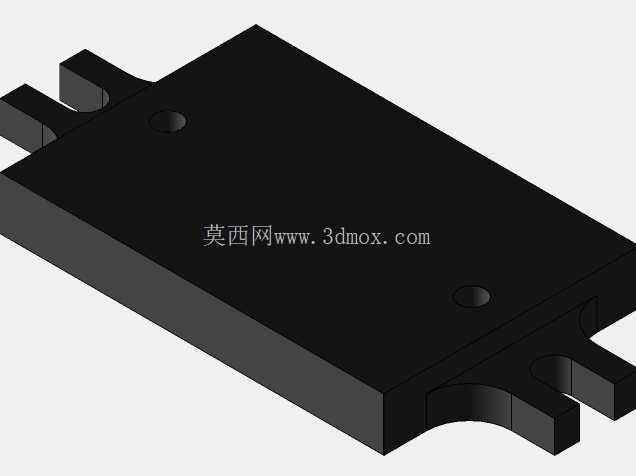

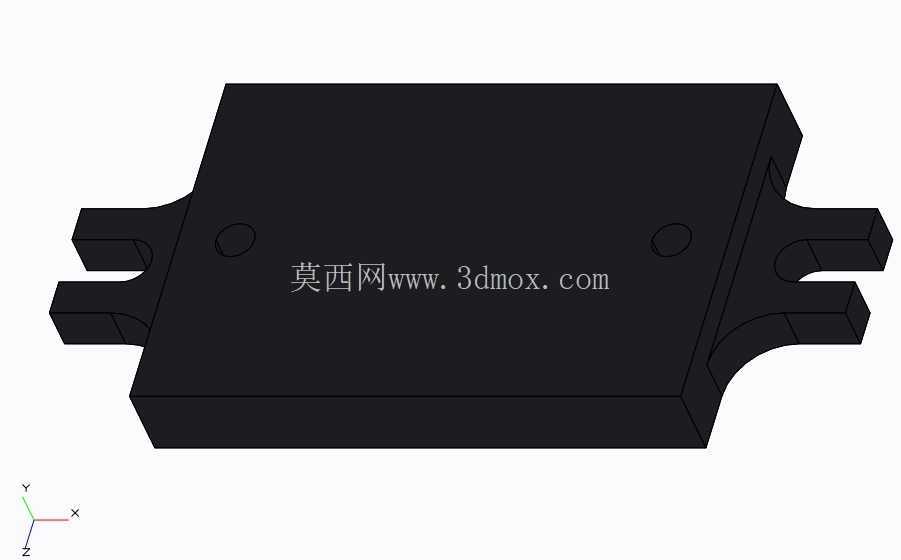

　　从实际用途看，它并不是直接参与切削的刀具或被加工件，而是承担夹具与机床台面、侧方法兰之间的过渡连接。底座中部预留大面积平整承托区，可用于安放定位块、压板、侧向挡销或专用钳口组件；两端伸出的耳板结构则承担安装固定功能，耳板上开设连接孔，按照ANSI 13/16英寸螺栓规格进行布置，便于与侧方法兰或铣削台支架对齐锁紧。

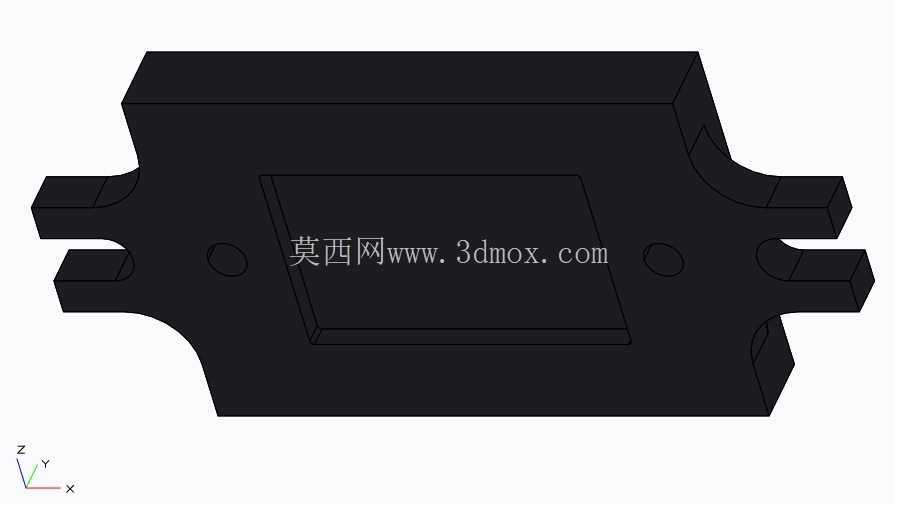

　　结构设计上，底座顶面设置内凹矩形区域，既可以作为夹具元件的粗定位边界，也能减少大面积精加工面积，降低配合面加工成本。两侧轮廓采用圆弧与直边组合过渡，避免尖角应力集中，同时让铸件在冷却和受力时变形更均匀。底座侧面还布置有圆形工艺孔位，可用于销钉定位、辅助吊装或安装侧向锁紧螺钉。

　　安装边界方面，底座总长度约9英寸，适合安装在中小型铣床工作台或专用铣削夹具架上；宽度方向约6英寸，能够容纳常见长条状工件的支承需求；厚度约1.25英寸，保证压板受力时不易产生挠曲。底座上还配置2又5/8英寸夹具键孔，可与机床工作台上的定位键配合，实现快速找正，减少每次换装时的打表时间。

　　在三维建模过程中，这类底座需要重点控制安装孔位、键孔位置、承托面平面度以及耳板孔间距。外形虽然简单，但孔系坐标必须与英制标准一致，否则现场装配时会出现螺栓无法穿入、定位键偏移等问题。厚重底板与延伸耳板的组合，使它既能作为独立夹具底座使用，也能嵌入多工位铣削夹具系统中，承担基础承载和定位连接作用。
