铸铁材质铣床加工专用夹具底座结构

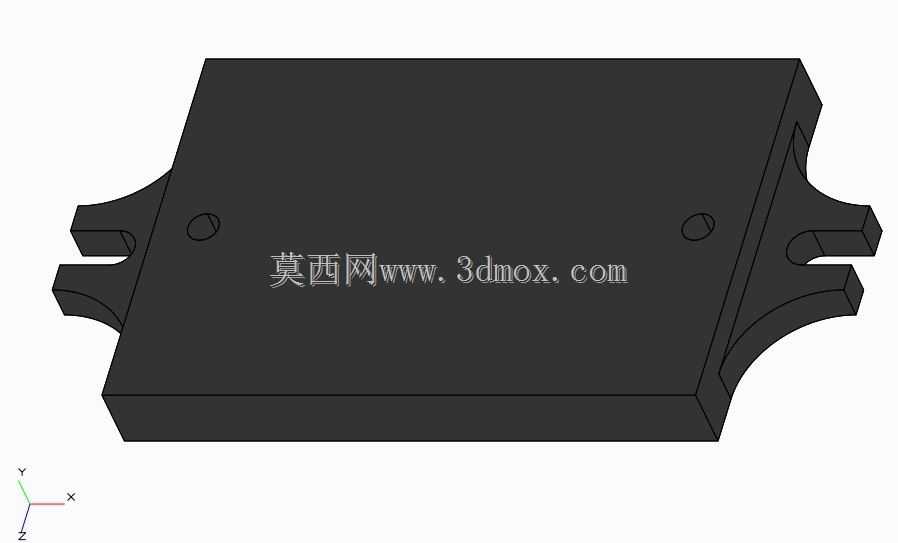

在常规立式铣床、卧式镗铣床的通用加工场景中，这类铸铁夹具底座承担着工件定位基准与工装承载基体的核心作用，区别于焊接式工装底座的易变形缺陷，采用铸铁材质的底座具备优异的减震性能，能够在高速铣削走刀过程中吸收刀具切削产生的高频振动，避免振纹传递到被加工工件表面，保障加工面的粗糙度与形位公差精度。从安装边界来看，底座整体的长宽高尺寸适配常规中小型铣床的工作台T型槽间距，两侧伸出的法兰结构上预留的螺栓过孔，对应13/16英寸规格的紧固螺栓，安装时可直接穿过工作台T型槽配合T型螺母完成锁紧，无需额外制作过渡转接板，能够大幅缩短工装换装的调试时间，适配小批量多品种的机加工生产节奏。

底座本体的结构设计充分考虑了铣削加工的受力特性，整体采用中间厚、两侧法兰适度减薄的变截面结构，既保证了核心承载区域的刚性，又尽可能控制了整体自重，避免工装过重增加工作台的负载负担。底座上平面预留的两个5/8英寸直径定位孔，是整套夹具的基准核心，孔位的位置度公差按照IT7级精度设计，安装时可配合圆柱定位销完成上层夹具模块的快速定位，重复定位精度能够控制在0.02mm以内，满足绝大多数铣削、钻削工序的定位要求，不需要每次换装都重新打表找正，有效提升设备的有效加工时长。

从实际使用场景出发，这类底座既可以作为通用工装基体，在上方加装台虎钳、分度头、专用工件定位架等不同的工装附件，也可以直接作为定制夹具的固定基座，针对特定形状的工件设计对应的压紧结构安装在底座上。底座侧面的圆弧过渡结构并非单纯的造型设计，而是为了避让铣床工作台的行程极限位置，避免工作台移动到边缘位置时底座与机床床身、防护罩发生干涉，同时边角处的倒圆处理也能消除应力集中，避免铸件在长期承受切削冲击力的过程中出现开裂问题。

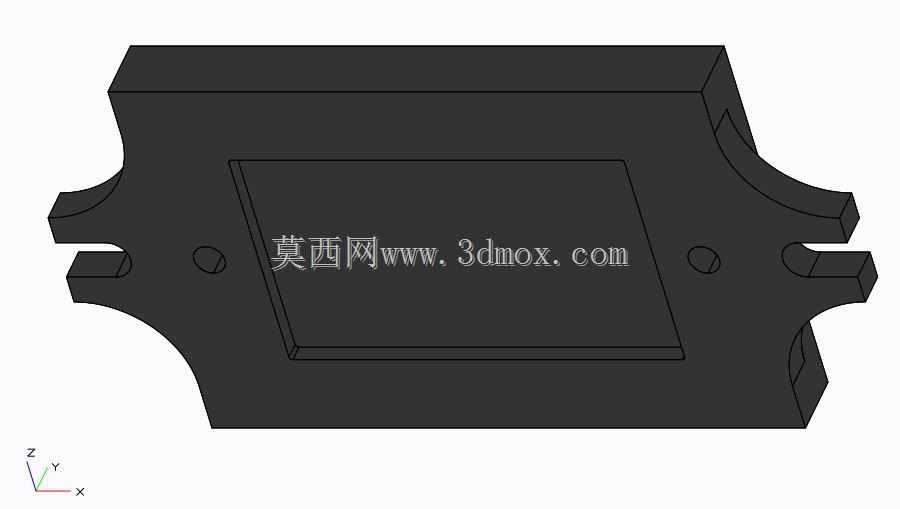

设计过程中优先考虑了铸件的工艺可行性，所有壁厚保持均匀过渡，没有出现急剧的壁厚差，能够有效避免铸铁浇注过程中产生缩孔、冷隔等铸造缺陷，底座背面预留的工艺减重槽，在不影响整体刚性的前提下减少了铸件的材料消耗，同时也为加工过程中的排屑预留了空间，铣削产生的铁屑可以顺着减重槽的斜面滑落，不会堆积在定位面附近影响装夹精度。底座的上表面经过精铣处理，平面度控制在0.01mm/100mm以内，能够保证上层工装安装后的贴合度，避免出现贴合间隙导致装夹刚性不足的问题。

在实际生产应用中，这类夹具底座尤其适合阀门类小型零件、仪表仪器结构件的批量铣削加工，配合不同的定位压板组件，可以快速完成不同规格工件的装夹切换，相比直接将工件固定在工作台上的装夹方式，能够减少80%以上的装夹辅助时间。底座两侧的法兰上还预留了辅助定位的小凸台，安装时可以靠紧工作台的定位边，进一步缩短找正时间，对于教学实训场景下的工具设计练习、小型加工车间的通用工装配置，这类底座都具备很强的适配性，不需要针对每一种工件单独制作整体式夹具，只需要更换上层的定位模块即可完成不同工件的加工，大幅降低了工装制作的综合成本。
