ANSI标准铸铁铣床夹具底座结构

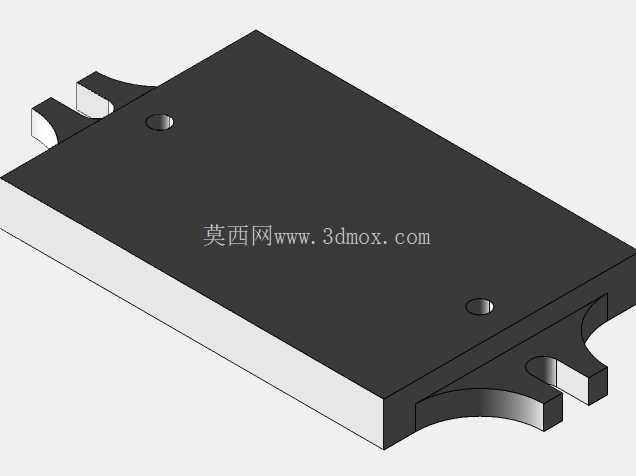

　　在常规立式铣床、卧式镗铣床的通用工装配置场景里，这类铸铁材质的夹具底座承担着工件定位基准与机床工作台衔接的核心作用，区别于定制化焊接夹具底座的一次性适配属性，该类标准化底座可重复用于多批次中小尺寸零件的铣削加工装夹，大幅降低工装重复搭建的时间成本。从实际安装边界来看，该底座整体外形尺寸适配常规小型铣床的工作台T型槽间距，两侧预留的标准13/16"螺栓槽可直接穿过机床工作台的T型螺栓完成底座固定，槽位预留的调节余量允许底座在工作台长度方向做一定范围的位置调整，适配不同加工行程下的工位排布需求。底座本体采用通用铸铁材质铸造后经时效处理，可有效抵消加工过程中的切削振动，保证装夹刚性，避免铣削过程中因底座形变导致的工件尺寸超差。

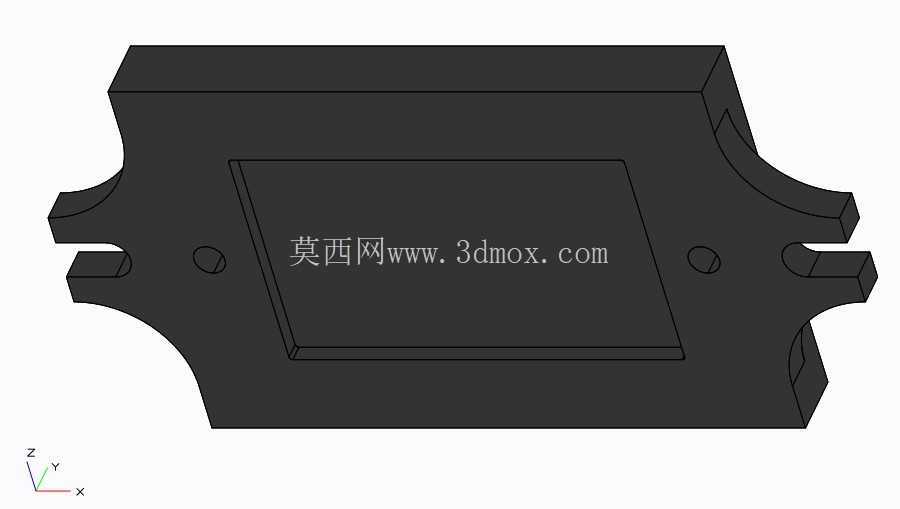

　　底座上设置的两个5/8"夹具键孔，可与标准规格的定位键配合，实现底座与机床工作台的快速定位找正，无需每次安装都反复打表校准底座的平行度与垂直度，能将工装安装准备时间压缩六成以上。设计阶段充分考虑了铸铁件的铸造工艺性，底座主体采用等壁厚结构，避免厚薄不均导致的铸造缩孔、应力集中问题，中间区域的凹陷结构一方面减轻了底座整体自重，方便人工搬运调整工位，另一方面也为上方安装的专用夹具、定位元件预留了安装基准面，凹陷区域的平面度经铣削精加工后可直接作为夹具的安装定位面，无需额外加装过渡垫板。

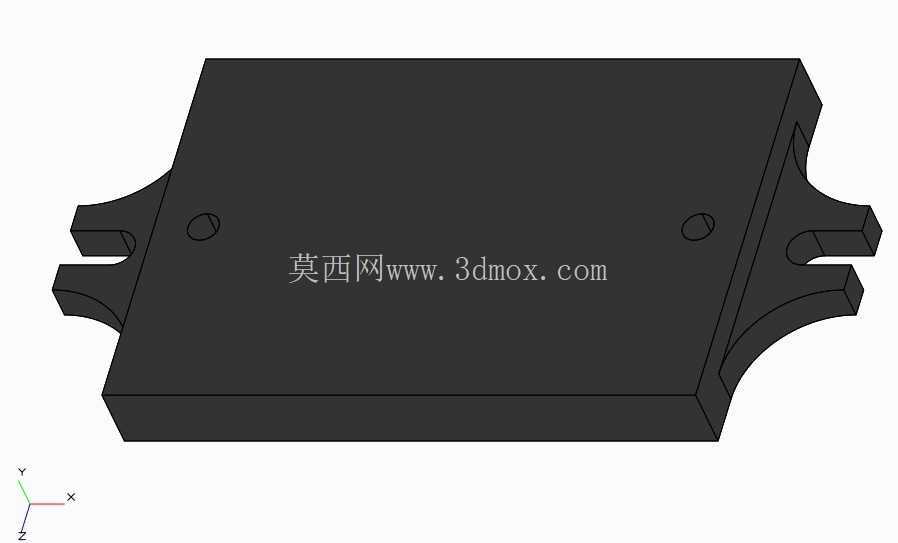

　　两侧的凸耳结构除了开设螺栓固定槽外，边缘的圆弧过渡处理可避免安装调整过程中尖锐边角对操作人员造成磕碰伤害，同时也能减少铸造过程中的应力集中点，提升底座的整体结构强度。在实际生产应用中，这类底座上方可根据加工零件的外形定制安装钳口、定位块、压紧机构等夹具元件，无需重新制作整体夹具基座，仅需更换上部的定位压紧模块即可快速切换不同零件的加工装夹方案，特别适合多品种小批量的机加工生产场景，能有效提升机床的有效加工时长占比，减少工装等待造成的设备闲置。

　　底座底部与机床工作台接触的平面经精磨处理，保证与工作台面的贴合度，避免装夹后出现底座翘曲，影响上部工件的加工精度，所有安装孔、槽的位置公差均严格遵循ANSI相关标准，可与同标准的机床附件、夹具元件实现完全互换，无需二次修配即可完成组装。
