减压阀配套衬套用布什块结构件

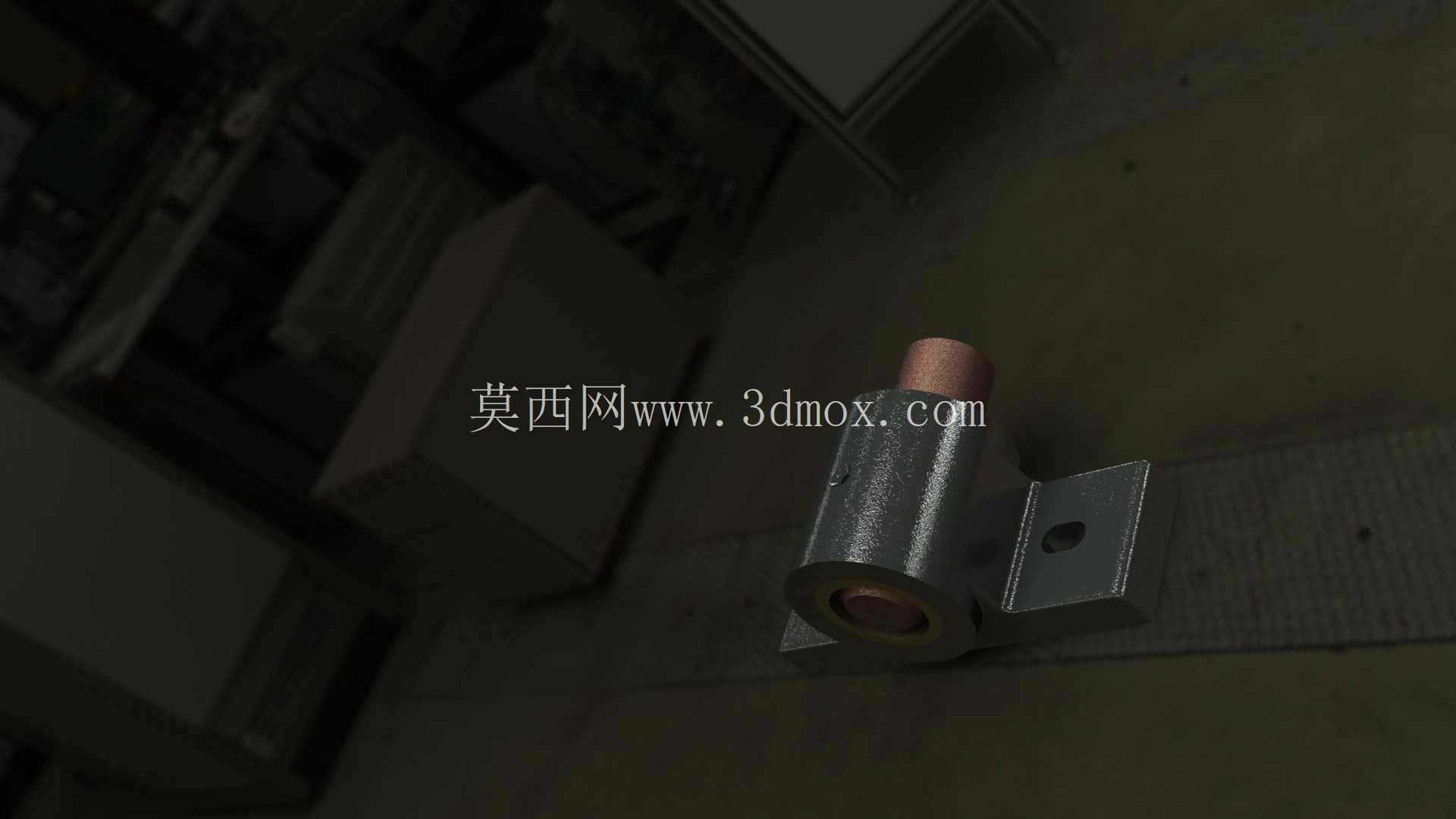

　　在工业流体管路的减压阀装配环节，布什块作为衬套组件的核心定位承压零件，直接承担着阀杆导向、密封面限位以及交变载荷传递的作用，这类零件看似结构紧凑，却对配合精度、安装同轴度有着极高要求，一旦衬套孔位出现偏移，减压阀在长期调压动作中就会出现阀杆卡滞、密封偏磨、出口压力波动超差等故障。从实际工况来看，该布什块多用于中低压气动、液压减压阀以及仪表测量管路的阀体内腔，安装时嵌入阀体预设的安装槽内，方形底座的侧边与阀体槽壁形成止转配合，避免衬套在阀杆往复转动过程中跟随偏转，上方伸出的圆柱段内孔与阀杆衬套采用过渡配合，既保证衬套压装后不会出现轴向窜动，又能为阀杆提供稳定的回转支撑。

　　建模过程中首先梳理了零件的安装边界：方形底座的底面为装配基准面，需要与阀体槽的底平面完全贴合，因此底座的平面度公差需要控制在0.02mm以内，避免压装后出现局部悬空导致受力不均；圆柱段的外圆与底座结合处做了圆角过渡，消除热处理以及压装过程中的应力集中，防止尖角位置出现裂纹。内孔的设计尺寸需要匹配所选衬套的外径，孔壁的粗糙度要求达到Ra1.6，保证衬套压入后不会出现内壁变形，同时内孔与底座底面的垂直度公差设定为0.015mm，确保阀杆穿入后与阀芯的同轴度符合装配要求。

　　从功能特性上分析，该布什块的方形底座侧面开设的定位缺口，可与阀体内部的凸台配合实现周向锁止，不需要额外加装定位销，减少了装配工序的零件数量；圆柱段的轴向长度经过匹配计算，既保证衬套有足够的支撑长度来抵消阀杆的径向偏载，又不会占用阀腔内过多的流道空间，避免对介质流动造成额外节流。在选材层面，这类承压衬套座通常采用黄铜或者高强度合金结构钢加工，黄铜材质的自润滑特性可以减少衬套与座孔之间的微动磨损，钢制件则多用于高压、强振动的工况，表面做发黑或者镀硬铬处理来提升抗腐蚀能力。

　　现场装配时需要先将阀体安装槽清理干净，确认槽内无加工毛刺与铁屑，再将布什块沿导向方向压入槽内，压装过程中要保证底座底面均匀受力，禁止直接敲击圆柱段导致内孔失圆。零件的外形尺寸完全适配常规减压阀的阀腔安装空间，底座的对角尺寸小于阀腔的开口宽度，无需从阀体外部进行焊接或者额外固定，后续维护时可直接将衬套从布什块内孔顶出更换，大幅降低了减压阀的后期检修成本。在结构设计阶段还对零件的壁厚进行了校核，圆柱段的侧壁厚度满足公称压力下的强度要求，在1.5倍额定水压试验工况下不会出现变形或者渗漏，方形底座的边角位置做了倒角处理，既方便装配时快速对准槽位，也避免锐边划伤安装人员或者损坏密封件。
