直插式多引脚无线传感射频模块

项目分类:通讯工具类 发布时间:2024-11-27 ID:813009
  • 直插式多引脚无线传感射频模块

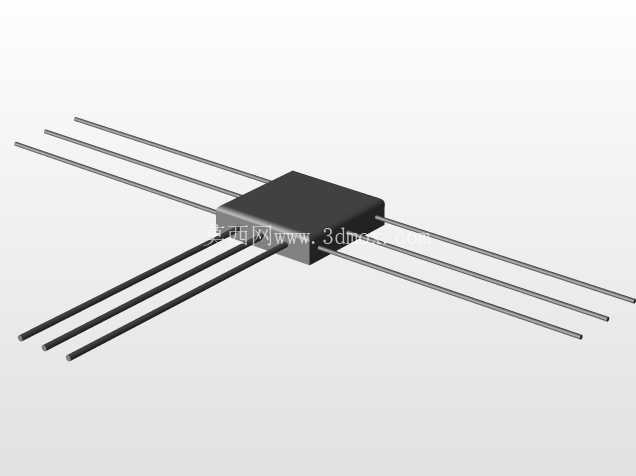

  这款直插排布的多引脚无线模块,在工业现场的分布式采集场景里承担短距离无线信号收发的核心作用,常被嵌入传感节点、小型测控终端、物联网采集板当中,替代有线布线完成现场数据到上位网关的传输,在车间设备状态监测、农业墒情采集、老旧设备改造加装无线功能的场景中使用频率很高。模块本体采用方正的塑封方块结构,引脚从本体两侧对称引出,单侧排布三根直插金属引脚,整体引脚沿同一平面向外伸展,引脚长度预留充足,既可以直接插装在标准面包板上做原型功能验证,也能够穿过PCB板的对应通孔完成波峰焊或者手工焊接,引脚间距在建模时严格对照常用直插元件的排布规范,避免出现插装时引脚对位偏移、孔位干涉的问题。

  建模过程中优先还原元件的实际装配边界:塑封本体的棱边做了微小的倒角处理,还原量产塑封元件的脱模圆角,没有尖锐的直角棱边;金属引脚采用细长圆柱实体建模,每根引脚的同轴度、伸出长度保持一致,引脚与塑封本体的衔接位置还原封装根部的包胶结构,不会出现引脚和本体衔接错位的穿模问题。在整机结构设计阶段,这类模块的安装空间需要同时兼顾两部分尺寸:一是塑封本体的占位长宽高,二是两侧引脚向外延伸的总长度,布局时不能在引脚伸展路径上布置其他过高的元器件,避免插装、焊接操作时工具没有操作空间;如果是采用插座搭配模块的可拆卸方案,还要额外预留插座本体的高度,以及模块插拔时手指的操作余量。

  模块的引脚功能通常包含电源供电、接地、串行数据通讯几类,直插的结构形式相比贴片元件,在小批量试制、教学实验、需要频繁更换模块的调试场景里容错率更高,焊接难度低,维修替换时不需要热风枪,普通电烙铁就可以完成拆换。建模时将塑封本体和六根金属引脚拆分为独立的零件实体,既可以在出工程图时分别标注本体外形尺寸、引脚直径、引脚伸出长度、引脚中心距这些关键装配参数,也能够在做整机装配干涉检查时,直观核对模块和周边壳体、接插件、电路板的间隙,避免外壳装配后挤压模块引脚、造成引脚弯曲变形甚至相邻引脚短路的问题。

  在低功耗无线采集节点的结构设计里,这类模块往往和主控板、传感元件、电池仓共同布置在防护外壳内部,模块的引脚朝向可以根据板内布局调整,既可以平卧贴板安装降低整体高度,也可以通过排座直立安装缩减板面占用面积,三维模型完整还原了两种安装姿态下的空间占位,设计人员可以直接把模型调入装配环境,快速评估不同安装方向的可行性,省去自行测绘元件尺寸、反复核对封装参数的工作量。
