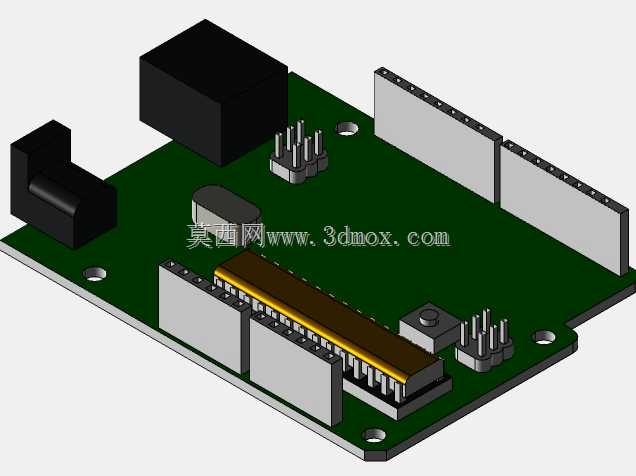

ArduinoUno开源开发控制板结构设计

这款开源控制板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求搭建，在做结构建模时首先考虑的是创客项目、小型自动化装置原型、教学实验场景下的安装适配问题。板载元件的布局完全遵循实际量产板卡的排布逻辑，电源输入接口布置在板边左侧位置，预留了足够的插拔操作空间，不会和周边排针、外接模块产生干涉；板卡四角设计了标准的安装固定孔，孔位间距匹配通用亚克力外壳、3D打印固定支架的安装尺寸，不管是直接用铜柱固定在设备机架上，还是嵌入定制外壳内部，都不需要额外做孔位适配。板上的排针排布完全兼容官方标准的引脚定义位置，两侧的数字IO排针、模拟输入排针高度统一，外接传感器扩展板、功能模块时可以直接插接，不会出现高度差导致的接触不良问题；板载的USB接口、电源稳压模块、主芯片的位置都做了避让设计，主芯片上方预留了散热空间，即使长时间运行大负载程序，也不会因为周边元件遮挡影响散热。做结构设计时特意还原了板上所有元件的实际外形尺寸，包括复位按键的凸起高度、电源指示灯的位置、晶振元件的占位，不管是用来做设备整体装配的干涉检查，还是用来做产品演示的结构爆炸图，都能直接复用模型，不需要二次调整元件位置。在安装边界的考量上，板卡整体厚度控制在标准PCB加元件的最大高度范围内，嵌入设备内部时，只需要预留对应长宽的平面安装位，不需要额外给板上最高的元件预留多余的高度空间，所有外接接口的朝向都平行于板边，布线时可以顺着板边走线，不会出现线缆弯折过度的问题。对于做小型智能装置开发的结构工程师来说，这个模型可以直接导入整机装配体，提前验证控制板和周边结构件、传动部件的位置关系，避免打样后出现元件干涉、接口被遮挡的问题，也能用来做教学演示的可视化模型，直观展示开源控制板的硬件组成结构。
