插入式土壤湿度检测探头结构设计

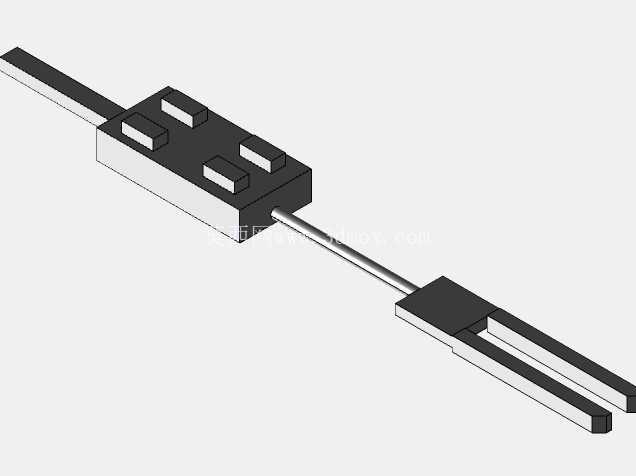

　　这款插入式土壤湿度检测探头，主要面向设施农业墒情监测、户外绿化土壤参数采集、盆栽作物水分管控等场景设计，核心作用是插入不同深度的土壤层，实时获取对应位置的体积含水率数据，为灌溉系统触发、土壤墒情预警提供可靠的前端数据支撑。从结构设计逻辑来看，整体采用分体式布局，一端为信号处理与电路封装腔体，另一端为双叉式插入探针，中间通过硬质连接柄实现两个功能段的刚性衔接，这种布局首先考虑的是田间作业的实际使用需求：双叉探针的平行间距经过反复校核，既能够保证两个电极之间的土壤采样范围足够稳定，避免因探针间距过小导致采样区域仅覆盖探针间隙的少量土壤、数据代表性不足，又不会因间距过大造成插入阻力陡增，增加人工插装或者自动设备搭载时的负载。

　　探针部分采用扁平长条式结构，边缘做了小角度倒角处理，插入土壤时可以顺着刃口破开土层，减少土壤颗粒对探针的侧向挤压应力，同时探针长度覆盖了常见作物根系的主要活动层深度，能够满足从表层土到根区中层的单点检测需求，不需要额外加装延长杆就可以适配多数旱地作物、绿化苗木的监测深度要求。中间的连接柄采用等径硬质结构，一方面作为探针与电路腔体的结构支撑，避免插装过程中探针受力弯折导致与内部电路的连接松脱，另一方面也作为插入深度的物理参照，操作人员可以根据连接柄没入土层的长度快速判断当前探针的插入深度，不需要额外携带深度测量工具。

　　电路封装腔体采用方正的块式结构，顶面预留了四个凸起的定位卡点，这些卡点一方面是用于和外部防护外壳做卡扣式装配，不需要额外打螺丝就可以实现腔体的密封固定，方便后期校准或者维护时快速拆开腔体调整内部电路参数，另一方面凸起结构也可以增加腔体表面的摩擦力，操作人员插拔探头时可以握持该区域发力，避免手滑导致探头掉落。腔体尾部引出的信号输出线缆做了防弯折过渡处理，线缆与腔体衔接的位置做了应力释放结构，避免田间布线时线缆反复弯折导致线芯断裂，适配户外长期布设时的线缆拉扯、风吹晃动等工况。从安装边界来看，这款探头的探针段截面尺寸较小，插装时不需要提前在土壤中预钻孔，直接对准检测点位按压即可完成安装，不会对周边土壤结构造成大范围扰动，也不会因为钻孔导致检测点位的土壤孔隙率发生变化影响检测精度；电路腔体的整体尺寸控制在手持设备的适配范围内，既可以单独作为便携式检测设备的前端探头，搭配手持读数仪做移动巡检式的土壤湿度检测，也可以通过尾部线缆连接到固定式采集终端，做长期定点的墒情监测站配套探头。

　　在结构细节处理上，探针与连接柄的衔接位置做了台阶式限位，当探针插入到设计最大深度时，台阶面会贴合土壤表面，避免过度插入导致土壤颗粒挤入连接柄与探针的衔接缝隙，长期使用后造成缝隙积土腐蚀内部连接结构；电路腔体的所有拼接缝都预留了密封胶条的安装槽位，装配后可以达到户外露天使用的防护等级，能够耐受田间的高湿度、土壤腐殖质腐蚀以及日常的雨水喷淋，不需要额外加装防雨罩就可以在户外长期工作。双叉探针的平行度在建模时做了严格的公差约束，确保两个探针插入土壤后始终保持平行，不会因为插装受力出现外张或者内收的情况，保证不同插装深度下的电极间距一致，让检测数据的稳定性不受插装操作的影响。
