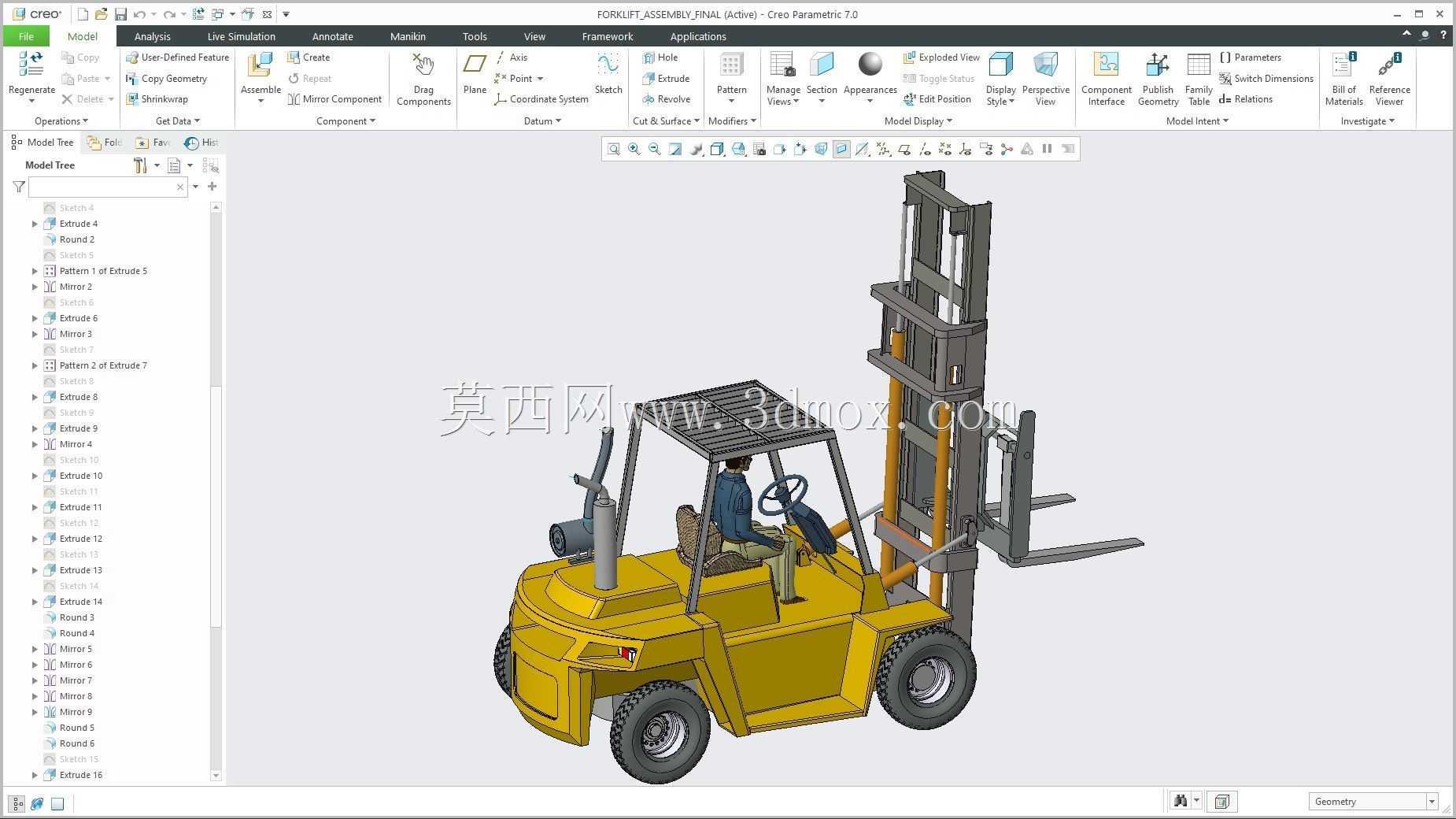

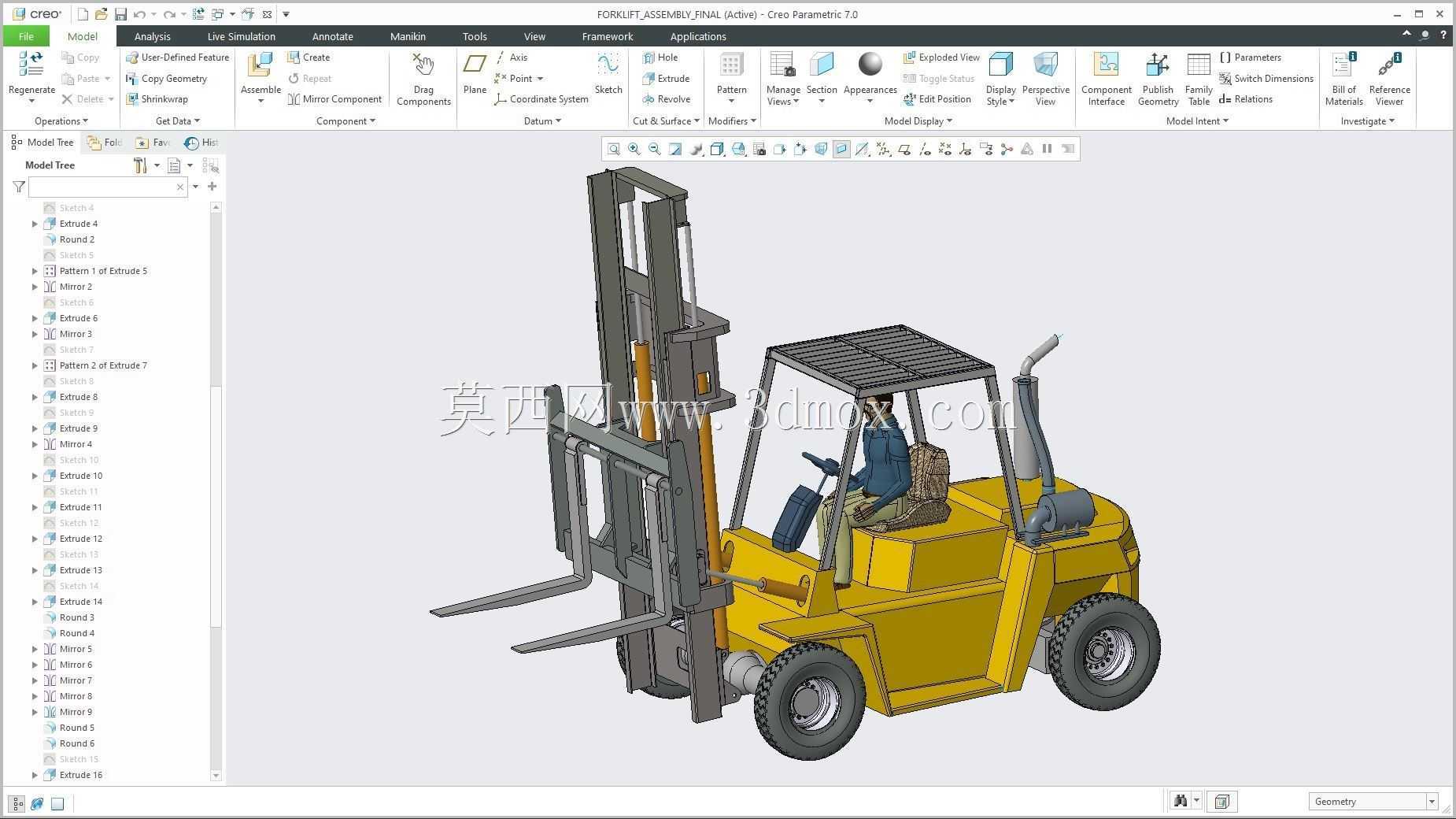

工业平衡重式叉车整机结构三维设计

　　这款平衡重式叉车的三维结构设计，完全围绕厂区内部物料转运的实际工况展开，覆盖生产车间原材料入库、线边物料配送、成品仓装卸货、堆场堆垛作业等核心场景，能适配1-6米堆高、2-5吨级载荷的常规厂内搬运需求，是离散制造、仓储物流场景里应用最广的场内机动搬运设备。从结构设计逻辑来看，整车采用经典的后置平衡重布局，将配重块设置在车体尾部，用来抵消前部货叉承载时产生的倾覆力矩，无需额外支撑腿即可完成作业，适配标准托盘、非标料箱、裸装重型工件的叉取转运，作业时不会与托盘底部产生结构干涉，适配市面上绝大多数标准欧标、国标工业托盘。

　　设计过程中优先考虑了作业视野与操作空间的平衡，驾驶室采用敞顶带防护顶棚的结构，顶棚的格栅式框架既满足防坠物的安全防护要求，又不会遮挡驾驶员观察门架起升高度、货叉对位的视线；驾驶位的操作手柄、方向盘、座椅的相对位置，完全按照人机工程学的操作 reach 范围设定，长时间作业时能降低驾驶员的操作疲劳，座椅旁预留的手刹、液压操纵杆的安装位，完全匹配实际量产车型的操纵机构布置，不会出现建模完成后无法装配操纵件的问题。

　　门架部分采用两级伸缩的槽钢焊接结构，内置起升油缸与链条传动机构，起升过程中货叉的升降速度、门架的前倾后仰角度都预留了液压管路的布置空间，货叉架的挂板结构采用标准挂钩式设计，可根据作业需求快速更换不同长度的货叉、属具，比如纸卷夹、砖块夹、倾翻叉等，拓展设备的作业适配范围。行走部分采用四轮布局，前轮为驱动轮搭配大尺寸深花纹工业轮胎，后轮为转向轮，转弯半径的参数设定完全匹配厂内狭窄通道的作业需求，常规3吨级车型的最小转弯半径控制在2.4米左右，能在3米宽的通道内完成直角堆垛作业；车体底部的电池舱、发动机舱（根据动力形式不同可切换电动或内燃动力模块）的安装边界完全对齐，建模时预留了动力总成、液压泵站、转向系统的装配间隙，不会出现部件干涉的问题。

　　外形尺寸方面，整车总长（含货叉）控制在3.8米以内，车体宽度1.2米左右，护顶架高度2.1米，能顺利通过绝大多数厂区的标准车间大门、电梯入口，不会出现超高超宽无法通行的问题；尾部平衡重的外形做了圆弧过渡处理，既避免转弯时剐蹭周边设备，也能优化整车的配重分布，让前后桥的载荷分配在空载、满载状态下都处于轮胎的承载阈值范围内。建模时对所有运动副都做了约束处理，包括门架的起升滑动、转向轮的转动、货叉的俯仰动作，可直接用于运动仿真验证，校核作业过程中的结构干涉、运动行程是否符合设计要求，也能为后续的有限元分析、CFD流场仿真（比如内燃车型的散热系统仿真、电动车型的电池热管理仿真）提供精准的模型基础。
