手动液压托盘搬运车结构三维设计

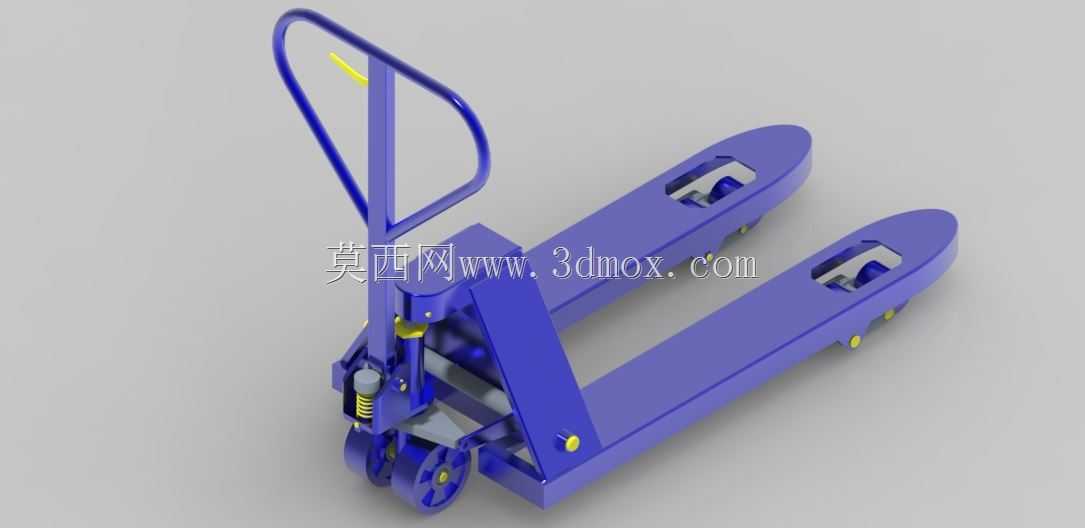

　　这款手动液压搬运设备是仓储物流、生产车间场景中应用极广的短距离托盘货物转运工具，日常作业中主要负责完成装卸货区域到货架存储区、生产线边到物料暂存区的重载托盘移位，无需额外动力源，仅依靠人力即可完成2到3吨级标准托盘货物的起升与移动，适配绝大多数欧标、国标通用托盘的叉取作业。从结构设计逻辑来看，整体采用一体化焊接的叉臂主体作为承载核心，两根平行叉臂的间距、长度完全匹配常规川字底、田字底托盘的进叉空间，叉臂前端做了渐薄的导向坡口，作业时无需反复对位即可顺利插入托盘底部的进叉间隙，能有效减少对位耗时，提升仓内作业效率。

　　液压驱动单元布置在车体靠近操作手柄的一侧，集成了手动泵芯、卸荷阀、溢流保护结构，通过上下扳动手柄即可驱动液压油缸顶升叉臂，最大起升高度控制在120mm左右，刚好满足托盘离开地面完成无阻碍移动的高度需求，不会因为起升过高带来车体稳定性下降的问题；卸荷手柄集成在操作扶手端部，捏下即可缓慢控制货叉下降，下降速度可通过阀芯开度微调，避免重物快速下落造成的托盘磕碰、货物倾翻风险。操作扶手采用大弧度弯管设计，高度适配成年作业人员的自然站立操作姿态，扶手与车体转向节直接连接，可实现接近180度的转向角度，在狭窄的货架通道、集装箱内部也能灵活转向调整位置。

　　行走轮采用前后轮组搭配设计，前轮为承载轮，布置在叉臂前端下方，采用聚氨酯包胶材质，既可以承载重载，也能避免对环氧地坪、固化剂地面造成压痕损伤；后轮为转向轮，集成在液压单元下方，和扶手转向结构联动，转向时阻力小，推行过程中噪音极低。整体结构的安装边界充分考虑了仓内作业的空间限制，车体最外侧宽度控制在685mm的常规窄通道适配尺寸，可在1.2米宽的标准货架通道内顺利完成转向、叉取作业，无需额外预留过大的操作空间。结构设计上所有受力焊缝都做了加强处理，叉臂根部和液压单元安装座位置设置了三角加强筋，避免长期重载使用出现叉臂变形、焊缝开裂的问题；所有铰接转动位置都预留了润滑注油孔，日常维护时可直接加注润滑脂，减少转动磨损，延长设备使用寿命。
